Клапани безпеки Серія MC
3D
мс
мс
Завантажити каталог

Параметри сортування:

Опис

Клапани безпеки Серії МС (3/2 лин. / Поз.) Призначені для блокування повітря на вході в блок підготовки повітря. Клапани безпеки розроблені таким чином, що вихідний тиск повітря може бути скинуто, підведення повітря перекритий, а клапан заблокований.

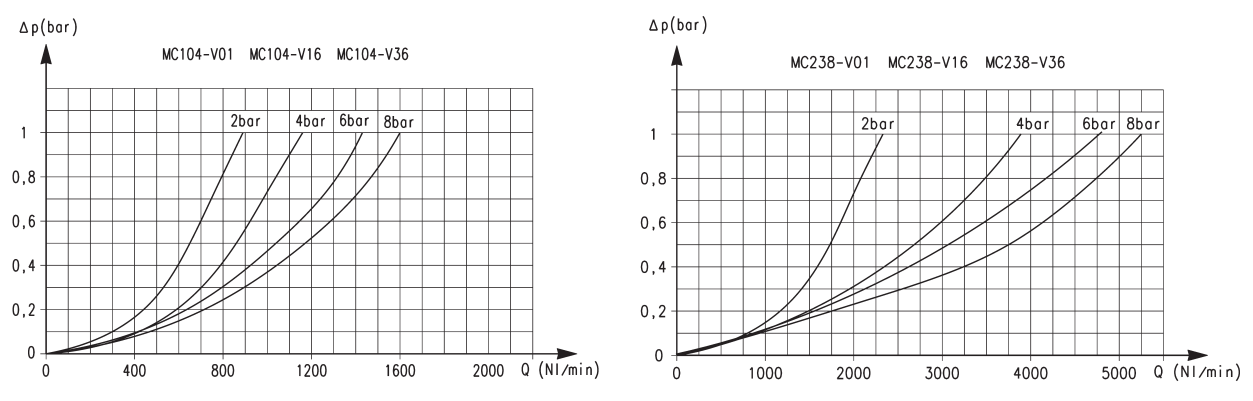

ГРАФІКИ ВИТРАТИ



1
Для Мод.
MC104-V01
MC104-V16
MC104-V36
Δр = Падіння тиску
Q = Витрата		Для Мод.
MC238-V01
MC238-V16
MC238-V36
Δр = Падіння тиску
Q = Витрата



______________________________________________________________________________________________________________________________________

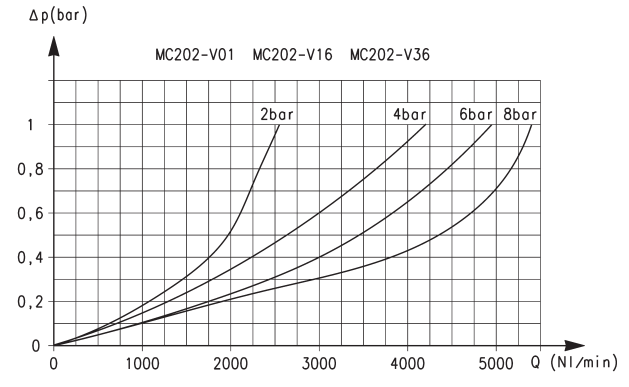

1
Для Мод.
MC202-V01
MC202-V16
MC202-V36
Δр = Падіння тиску
Q = Витрата
Показати більше
Кодування замовлення
Кодcopy Найменуванняcopy
Загальні характеристики серії
Конструкціямодульна збірка, компактна, клапанного типу
Матеріалиалюмінієвий сплав, NBR, технополімер
Приєднання

G1/4

G3/8

G1/2

Вага

0,277 кг

0,536 кг

0,514 кг

Кріпленняу будь-якому положенні
Робоча температура-5°C ÷ 50°C (при негативних температурах використовувати осушене повітря)
Покриттяемаль
Робочий тиск2 ÷ 10 бар (-0,8 ÷ 10 бар для пневматичного керування)
Номінальна витратадив. графік
Витрата в лінію скидання

G1/4 = 1080 Нл/мин

G3/8 = 2380 Нл/мин

G1/2 = 2380 Нл/мин

Витратапри тиску 6 бар, при перепаді тиску 1 бар
Якість повітря по
стандарту ISO 8573-1:2010		очищене повітря без необхідності маслорозпилення. Потрібна установка відцентрового фільтру 25 мкм, що забезпечує клас очищення повітря за стандартом ISO 8573-1:2010 [7:8:4].



Компанія Camozzi Spa залишає за собою право змінювати моделі і розміри без повідомлення.

Вироби розроблені для промислового вироблення.
