Серія 63 з блокуванням штока в кінці ходу

Параметри сортування:

Опис

Пневматичні циліндри з блокуванням штока в кінці хода оснащені автоматичними механічними фіксаторами кінцевого ходу, які гарантують безпечне та надійне утримання штока циліндра як у повністю втягнутому, так і повністю витягнутому положенні. Блокування активується та відмикається автоматично, без необхідності зовнішніх сигналів або команд, і циліндр відповідає ISO 15552. Тому автоматичне механічне блокування робить Серію 63 з блокуванням штока в кінці ходу дуже придатним для використання в секторах та для застосувань, де необхідно зафіксувати положення циліндра, як для уникнення ковзання під час тривалих зупинок, так і в ситуаціях з відсутністю повітря, наприклад, у транспорті, поліграфії та деревообробній промисловостях. Крім того, їхня здатність протистояти зовнішнім силам, які значно перевищують силу, що діє на поршень, робить даний циліндр ідеальним рішенням для таких застосувань, як підйомники, позиціонери та преси, де потрібна більша ступінь безпеки порівняно з більш традиційним блокуванням штока в поєднанні з блокуючими клапанами.



Характеристики системи блокування в кінці ходу





Ø32

Ø40

Ø50

Ø63

Ø80

Ø100

Ø125

Статична утримуюча сила ✻✻ [Н]

1000

1000

3000

3000

5500

5500

5500

Осьовий люфт системи блокування [мм]

< 0,15

< 0,15

< 0,15

< 0,15

< 0,15

< 0,15

< 0,15

Мінімальний тиск розблокування [бар]

2

2

2

2

2

2

2

✻✻ Максимально допустиме навантаження при безперервній роботі, більш високі навантаження можуть спричинити постійні деформації системи блокування



ТАБЛИЦЯ ЗНАЧЕНЬ СТАНДАРТНОГО ХОДУ ЦИЛІНДРІВ СЕРІЇ 63 З БЛОКУВАННЯМ ШТОКА В КІНЦІ ХОДУ



✖ = Двосторонньої дії (стандарт, високо-/низькотемпературне виконання)

Циліндри з ходом до 2500мм – за запитом



Ø

25

50

75

80

100

125

150

160

200

250

300

320

400

500

32

40

50

63

80

100



125

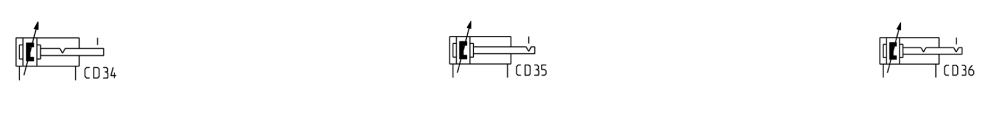

ПНЕВМАТИЧНІ СИМВОЛИ



Пневматичні символи, зазначені в ПРИКЛАДІ КОДУВАННЯ, наведені нижче.



1



МАТЕРІАЛИ



2





ручне розблокування
ручне розблокування “T”
з металевим скребком (G)
низькотемпературне виконання (Z/Y)
високотемпературне виконання (W)
стійкість до корозії (C2)
стійкість до корозії (C3)
стійкість до корозії (C5)

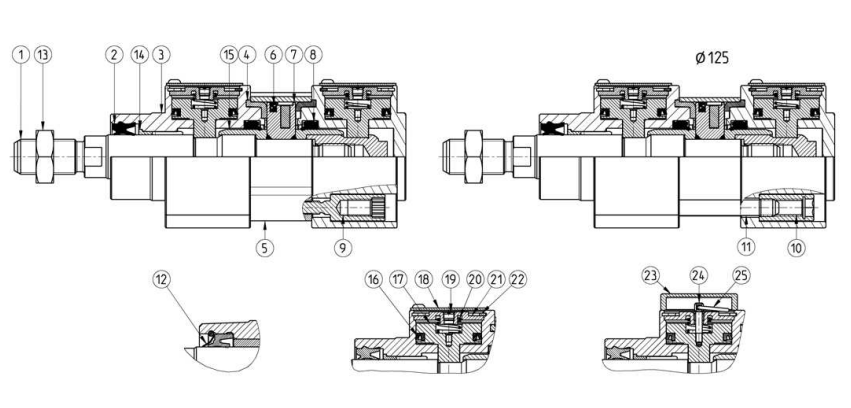

ДЕТАЛІ
 1 - Шток
AISI 420B
AISI 420B
Хромована неіржавна сталь AISI 420B
Хромована неіржавна сталь AISI 420B
AISI 420B
AISI 420B
AISI 316
AISI 316
 2 - Ущільнення штока
PU
PU
NBR
PU для -40°C/-50°C
FKM
PU
PU
PU
 3 - Кришки
Анодований алюміній
Анодований алюміній
Анодований алюміній
Анодований алюміній
Анодований алюміній
Анодований алюміній
Анодований алюміній
Анодований алюміній
 3bis - Кришки без системи блокування
Алюміній
Алюміній
Алюміній
Алюміній
Алюміній
Алюміній
Алюміній

 4 - Ущільнення між кришкою і гільзою
NBR
NBR
NBR
NBR для -40°C/-50°C
FKM
NBR
NBR
NBR
 5 - Екструдований профіль
Анодований алюміній
Анодований алюміній
Анодований алюміній
Анодований алюміній
Анодований алюміній
Анодований алюміній
Анодований алюміній
Анодований алюміній
 6 - Ущільнення поршня
NBR
NBR
NBR
NBR для -40°C/-50°C
FKM
NBR
NBR
NBR
 7 - Поршень
Алюміній
Алюміній
Алюміній
Алюміній
Алюміній
Алюміній
Алюміній
Алюміній
 8 - Демпферна манжета
PU
PU
PU
PU для -40°C/-50°C
FKM
PU
PU
PU
 9 - Саморізи
Оцинкована сталь
Оцинкована сталь
Оцинкована сталь
Оцинкована сталь
Оцинкована сталь
Сталь з покриттям
Сталь з покриттям
Сталь з покриттям
 10 - Стяжні шпильки (Ø125)
Оцинкована сталь
Оцинкована сталь
Оцинкована сталь
AISI 303
Оцинкована сталь
AISI 303
AISI 303
AISI 303
 11 - Стяжні шпильки (Ø125)
Оцинкована сталь
Оцинкована сталь
Оцинкована сталь
AISI 420B
Оцинкована сталь
AISI 420B
AISI 420B
AISI 420B
 12 - Скребок штока
-
-
Латунь
Латунь
-
-
-
-
 13 - Гайка штока
Оцинкована сталь
Оцинкована сталь
Оцинкована сталь
AISI 304
Оцинкована сталь
AISI 304
AISI 316
AISI 316
 14 - Напрямна втулка
Технополімер
Технополімер
Технополімер
Технополімер
Сталь + PTFE
Технополімер
Технополімер
Технополімер
 15 - Муфта
Алюміній
Алюміній
Алюміній
Алюміній
Алюміній
Алюміній
Алюміній
Алюміній
 16 - Ущільнення системи блокування штока
NBR
NBR
NBR
NBR для -40°C/-50°C
FKM
NBR
NBR
NBR
 17 - Система блокування штока
AISI 304
AISI 304
AISI 304
AISI 304
AISI 304
AISI 304
AISI 304
AISI 304
 18 - Стандартне покриття
AISI 304
-
AISI 304
AISI 304
AISI 304
AISI 304
AISI 304
AISI 304
 19 - Заглушка
Латунь
-
Латунь
Латунь
Латунь
Латунь
Латунь
Латунь
 20 - Пружина
Пружинна сталь
Пружинна сталь
Пружинна сталь
Пружинна сталь
Пружинна сталь
Пружинна сталь
Пружинна сталь
Пружинна сталь
 21 - Внутрішнє покриття
Анодований алюміній
Анодований алюміній
Анодований алюміній
Анодований алюміній
Анодований алюміній
Анодований алюміній
Анодований алюміній
Анодований алюміній
 22 - Кільце Seeger
Пружинна сталь
Пружинна сталь
Пружинна сталь
Пружинна сталь
Пружинна сталь
Пружинна сталь
Пружинна сталь
Пружинна сталь
 23 - Покриття - система розблокування
-
Анодований алюміній
Анодований алюміній
Анодований алюміній
Анодований алюміній
Анодований алюміній
Анодований алюміній
Анодований алюміній
 24 - Штифт для розблокування
-
AISI 303
AISI 303
AISI 303
AISI 303
AISI 303
AISI 303
AISI 303
 25 - Кільце для розблокування
-
Пружинна сталь
Пружинна сталь
Пружинна сталь
Пружинна сталь
Пружинна сталь
Пружинна сталь
Пружинна сталь

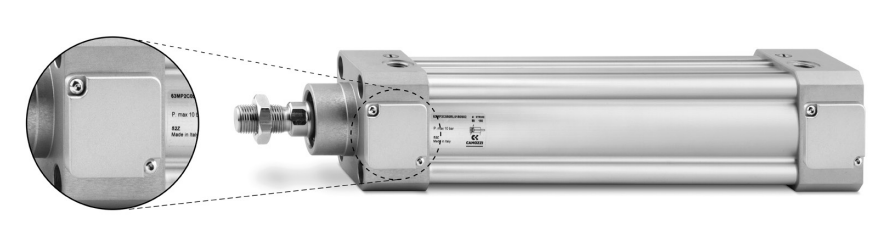

РУЧНА ФУНКЦІЯ РОЗБЛОКУВАННЯ ЗА ДОПОМОГОЮ ГВИНТА М3 (НЕ ПОСТАЧАЄТЬСЯ)



3



________________________________________________________________________________________________________

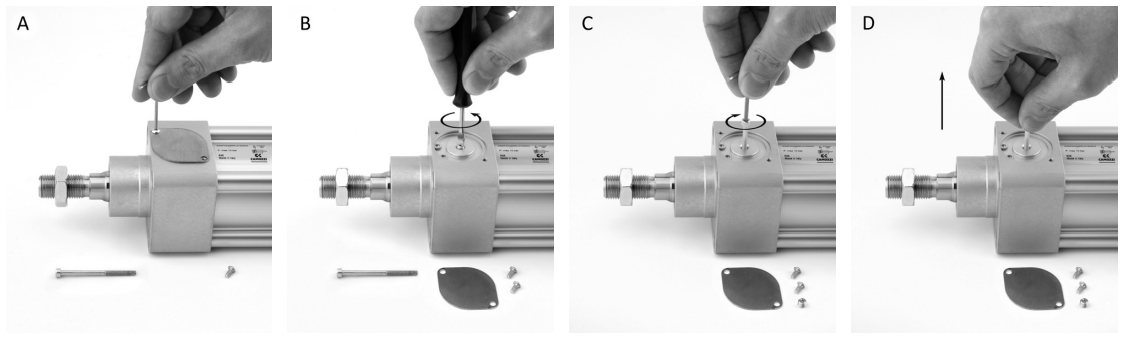

Ручне розблокування: Зніміть кришку (рис. А), відкрутіть заглушку (рис. В), вкрутіть гвинт М3 у стопорний поршень (рис. С) і потягніть гвинт, щоб розблокувати шток (рис. D)



4



________________________________________________________________________________________________________

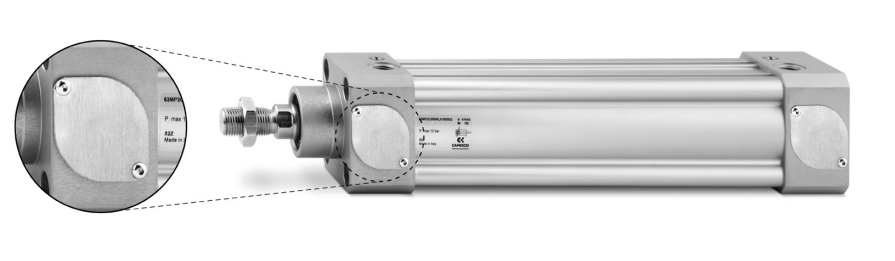

РУЧНА ФУНКЦІЯ РОЗБЛОКУВАННЯ З ВІД’ЄДНУВАЛЬНОЮ ШПИЛЬКОЮ ТА ЗАХИСНОЮ КРИШКОЮ



5



________________________________________________________________________________________________________

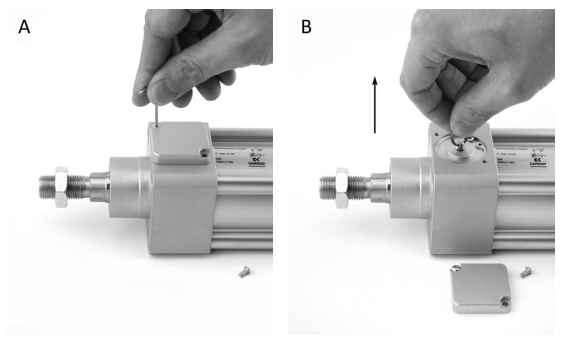

Вбудоване ручне розблокування: Зніміть зовнішню кришку (рис. А) і потягніть кільце, щоб розблокувати шток (рис. В)



6



Показати більше
Кодування замовлення
Код Найменування
Загальні характеристики серії

Конструкція

профіль (з гвинтами)

З’єднувальні розміри

ISO 15552

Дія

двосторонньої дії

Кріплення

передній / задній фланець, лапи, передній / задній / центральний підвіс, шарніри

Хід (мін. - макс)

10 ÷ 2500 мм

Робоча температура

стандарт: 0°C ÷ 80°C (при сухому повітрі -20°C)

високотемпературне виконання (версія W): 0°C ÷ 150°C (при сухому повітрі -20°C) низькотемпературне виконання (версія Z): -40°C ÷ 60°C (при сухому повітрі -40°C) низькотемпературне виконання (версія Y): -50°C ÷ 60°C (при сухому повітрі -50°C)

Температура запобігання

0°C ÷ 80°C (при сухому повітрі -20°C)

Робочий тиск

2 ÷ 10 бар (стандарт, високотемпературне та низькотемпературне виконання)

Робоче середовище

очищене повітря за стандартом ISO 8573-1:2010 [7:8:4]. Якщо використовується маслорозпилення, рекомендується використовувати мастило ISOVG32. Після, нанесення мастила ні в якому разі не можна переривати.

Використання датчиків

Серія CSH
