Фітинг 8512
3D
1
1
Завантажити каталог

Параметри сортування:

Опис

Основною відмінністю фітингів Серії 8000 є введення додаткових ущільнень (рішення запатентоване). Це дає можливість забезпечити надійність та герметичність з’єднань, що повністю усуває витоки повітря крізь мікро подряпини на зовнішній поверхні трубки, які виникають при багатократній комутації. Оскільки для комутації непотрібно спеціальних інструментів, суттєво скорочується час монтажу та обслуговування устаткування. За допомогою фітингів можливо як з’єднувати трубки між собою, так і приєднувати їх до різьбових отворів.



Прямі

Фітинги з ущільнюючим кільцем



8512

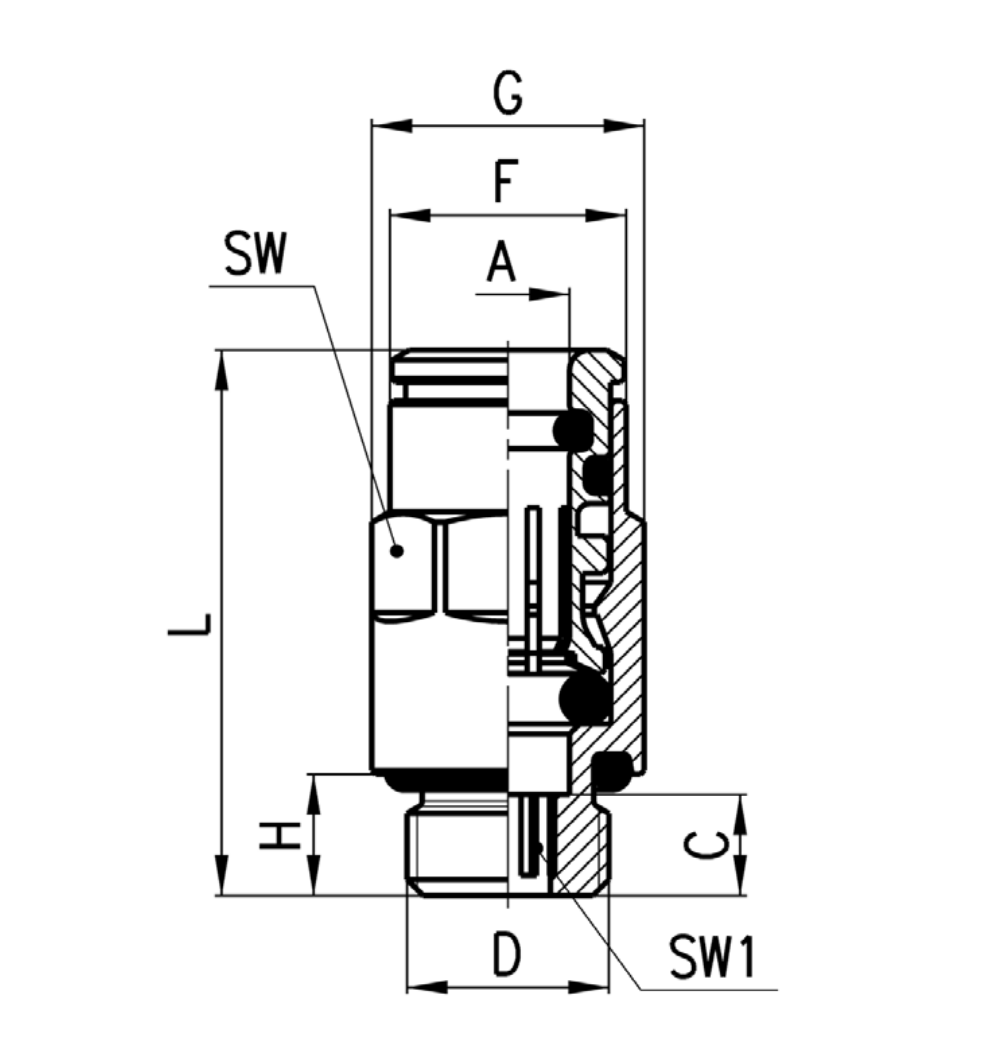

Мод.

A

D

C

F

G

H

L

SW

SW1

Вага(г)

8512 4-1/8

4

G1/8

5

8,8

13,5

6

23,8

12

2,5

14

8512 6-1/8

6

G1/8

5

11,7

13,5

6

27

12

4

15

8512 6-1/4

 6

G1/4

6

11,7

16,4

7

28

15

4

25

8512 8-1/8

8

G1/8

8,5

13,7

15,2

6

32,5

14

5

20

8512 8-1/4

8

G1/4

7

13,7

16,4

7

31

15

6

24

8512 10-1/4

10

G1/4

10

16,3

18,5

7

36,5

17

7

32

8512 10-3/8

10

G3/8

4,5

16,3

20,5

7

31

19

8

38

8512 12-3/8

12

G3/8

4,6

18,4

20,5

7

30,5

19

9

30

8512 12-1/2

12

G1/2

5,6

18,4

24,8

8

31,5

22

9

50

Показати більше
Кодування замовлення
Код Найменування
Загальні характеристики серії
Матеріаликорпус – нікельована латунь, ущільнення – NBR
Приєднаннятрубна циліндрична ISO-228 (BSP)
Тиск-0,9 ÷ 60 бар.
Робочий тиск фітингів до 60 бар, якщо це не лімітує робочий тиск трубки

Трубки для
приєднання

поліестер, поліамід, поліетилен, поліуретан, PTFE

Діаметри трубок

ø 4, 6, 8, 10 мм

Робоче середовище

стиснене повітря та рідини, нейтральні до ущільнень, наприклад, вода (при використанні інших середовищ, будь ласка, звертайтесь до наших інженерів)
Температура -20°C ÷ 80°C

Компанія Camozzi Spa залишає за собою право змінювати моделі і розміри без повідомлення.

Вироби розроблені для промислового вироблення.
