Фітинг G7652
Опис
Сережка в зборі Y-подібна із зовнішньою різьбою
Різьба BSPP ISO-228
|

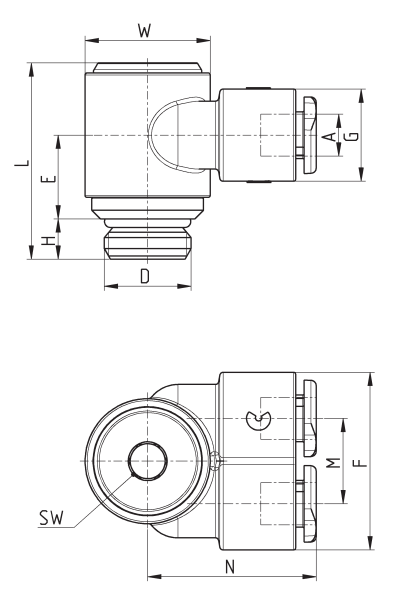

Мод. |
A |
D |
E |
F |
G |
H |
L |
M |
N |
W |
SW |
Вага (г) |
|
G7652 4-1/8 |
4 |
G1/8 |
10 |
22,3 |
11,4 |
5 |
24,5 |
10,7 |
21 |
14 |
4 |
15 |
|
G7652 6-1/8 |
6 |
G1/8 |
10 |
22,3 |
11,4 |
5 |
24,5 |
10,7 |
21,5 |
14 |
4 |
15 |
|
G7652 6-1/4 |
6 |
G1/4 |
11,5 |
26,6 |
13,7 |
6 |
28 |
12,7 |
25 |
18 |
5 |
29 |
|
G7652 8-1/8 |
8 |
G1/8 |
10 |
26,6 |
13,7 |
5 |
24,5 |
12,7 |
23 |
14 |
4 |
18 |
|
G7652 8-1/4 |
8 | G1/4 | 11,5 | 26,6 | 13,7 | 6 | 28 | 12,7 | 25,5 | 18 | 5 | 30 |
 |
Показати більше
| Код | Найменування |
|---|
|
Діаметри |
ø 4 мм - ø 6 мм - ø 8 мм | |
|
Макс. робочий тиск |
- 20° / + 40° + 40° / + 60° + 60° / + 80° |
16 бар - 16 бар - 16 бар 16 бар - 16 бар - 15 бар 16 бар - 14 бар - 12 бар |
|
Мін. робочий тиск |
-0,9 бар | |
|
Робоча температура |
-20 ÷ +80 (див. характеристики трубок) | |
|
Приєднання |
трубна циліндрична різьба ISO-228 BSPP трубна конічна різьба ISO-7 BSPT (з попередньо нанесеним PTFE герметиком) ISO-965 метрична різьба |
|
|
Трубки для приєднання |
Поліуретан (PU), поліетилен (PE), поліамід (PA), політетрафторетилен (PTFE), поліестер (HY3L), жорстка металева труба з гладким рифленим металевим кінцем | |
|
Робоче середовище |
стиснене повітря (при використанні інших середовищ, будь ласка, звертайтесь до наших інженерів) | |
|
Матеріали |
(A) Корпус = технополімер (PA66), латунь нікельована (B) Цанга = технополімер (PA66) (C) Захватне кільце = неіржавна сталь (AISI 301) (D) Ущільнення = NBR (E) Різьба = латунь нікельована |
 |
