Фітинг G7612_02

Параметри сортування:

Опис

Сережка в зборі подвійна із зовнішньою різьбою, поворотна

Різьба BSPP ISO-228

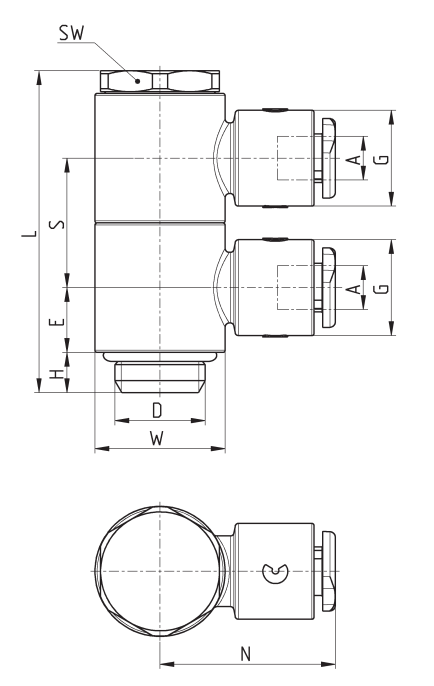

Мод.

A

D

E

G

H

L

N

S

W

SW

Вага (г)

G7612 02 4-1/8

4

G1/8

7,75

11,4

5

38,5

21

15,5

14

13

21

G7612 02 6-1/8

6

G1/8

7,75

11,4

5

38,5

21,5

15,5

14

13

21

G7612 02 6-1/4

6

G1/4

9,25

13,7

6

46

25

18,5

18,5

17

40

G7612 02 8-1/8

8

G1/8

7,75

13,7

5

38,5

23,5

15,5

14

13

24

G7612 02 8-1/4

8 G1/4 9,25 13,7 6 46 23,5 18,5 18,5 17 42



1



Показати більше
Кодування замовлення
Код Найменування
Загальні характеристики серії



Діаметри

  ø 4 мм - ø 6 мм - ø 8 мм

Макс. робочий тиск

- 20° / + 40°

+ 40° / + 60°

+ 60° / + 80°

16 бар - 16 бар - 16 бар

16 бар - 16 бар - 15 бар

16 бар - 14 бар - 12 бар

Мін. робочий тиск

  -0,9 бар

Робоча температура

  -20 ÷ +80 (див. характеристики трубок)

Приєднання



трубна циліндрична різьба ISO-228 BSPP трубна конічна різьба ISO-7 BSPT (з попередньо нанесеним PTFE герметиком)

ISO-965 метрична різьба

Трубки для приєднання

  Поліуретан (PU), поліетилен (PE), поліамід (PA), політетрафторетилен (PTFE), поліестер (HY3L), жорстка металева труба з гладким рифленим металевим кінцем

Робоче середовище

  стиснене повітря (при використанні інших середовищ, будь ласка, звертайтесь до наших інженерів)

Матеріали



(A) Корпус = технополімер (PA66), латунь нікельована

(B) Цанга = технополімер (PA66)

(C) Захватне кільце = неіржавна сталь (AISI 301)

(D) Ущільнення = NBR

(E) Різьба = латунь нікельована
