Фітинг G7522
Опис
Фітинг кутовий поворотний із зовнішньою різьбою
Різьба метрична ISO-965 та BSPP ISO-228
|

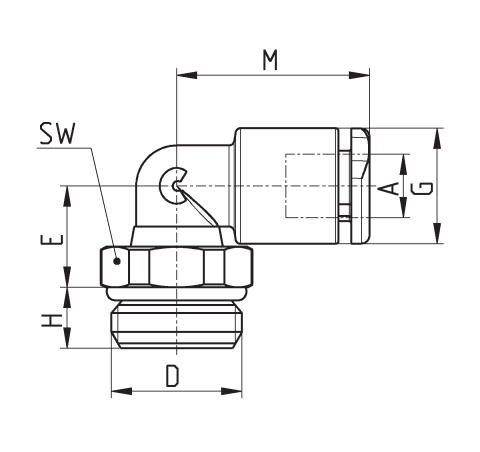

Мод. |
A |
D |
E |
G |
H |
M |
SW |
Вага (г) |
|
G7522 4-M5 |
4 |
M5 |
8,2 |
9,2 |
3,5 |
17 |
9 |
4 |
|
G7522 4-M7 |
4 |
M7 |
11 |
9,2 |
5 |
17 |
10 |
6 |
|
G7522 4-1/8 |
4 |
G1/8 |
9 |
9,2 |
5 |
17 |
12 |
7 |
|
G7522 4-1/4 |
4 |
G1/4 |
9 |
9,2 |
6 |
17 |
14 |
10 |
|
G7522 6-M5 |
6 |
M5 |
9,2 |
11,4 |
3,5 |
19 |
9 |
5 |
|
G7522 6-M7 |
6 |
M7 |
12 |
11,4 |
5 |
19 |
10 |
7 |
|
G7522 6-M10x1 |
6 |
M10x1 |
12,2 |
11,4 |
5 |
19 |
12 |
8 |
|
G7522 6-M12x1,25 |
6 |
M12x1,25 |
10 |
11,4 |
6 |
19 |
14 |
11 |
|
G7522 6-1/8 |
6 |
G1/8 |
10 |
11,4 |
5 |
19 |
12 |
8 |
|
G7522 6-1/4 |
6 |
G1/4 |
10 |
11,4 |
6 |
19 |
14 |
11 |
|
G7522 6-3/8 |
6 |
G3/8 |
10 |
11,4 |
7 |
19 |
19 |
16 |
|
G7522 6-1/2 |
6 |
G1/2 |
10 |
11,4 |
8 |
19 |
24 |
15 |
|
G7522 8-M10X1 |
8 |
M10x1 |
13,5 |
13,7 |
5 |
21,5 |
12 |
11 |
|
G7522 8-M12X1,25 |
8 |
M12x1,25 |
12 |
13,7 |
6 |
21,5 |
14 |
14 |
|
G7522 8-1/8 |
8 |
G1/8 |
13,5 |
13,7 |
5 |
21,5 |
12 |
11 |
|
G7522 8-1/4 |
8 |
G1/4 |
12 |
13,7 |
6 |
21,5 |
14 |
14 |
|
G7522 8-3/8 |
8 | G3/8 | 12 | 13,7 | 7 | 21,5 | 19 | 19 |
 |
Показати більше
| Код | Найменування |
|---|
|
Діаметри |
ø 4 мм - ø 6 мм - ø 8 мм | |
|
Макс. робочий тиск |
- 20° / + 40° + 40° / + 60° + 60° / + 80° |
16 бар - 16 бар - 16 бар 16 бар - 16 бар - 15 бар 16 бар - 14 бар - 12 бар |
|
Мін. робочий тиск |
-0,9 бар | |
|
Робоча температура |
-20 ÷ +80 (див. характеристики трубок) | |
|
Приєднання |
трубна циліндрична різьба ISO-228 BSPP трубна конічна різьба ISO-7 BSPT (з попередньо нанесеним PTFE герметиком) ISO-965 метрична різьба |
|
|
Трубки для приєднання |
Поліуретан (PU), поліетилен (PE), поліамід (PA), політетрафторетилен (PTFE), поліестер (HY3L), жорстка металева труба з гладким рифленим металевим кінцем | |
|
Робоче середовище |
стиснене повітря (при використанні інших середовищ, будь ласка, звертайтесь до наших інженерів) | |
|
Матеріали |
(A) Корпус = технополімер (PA66), латунь нікельована (B) Цанга = технополімер (PA66) (C) Захватне кільце = неіржавна сталь (AISI 301) (D) Ущільнення = NBR (E) Різьба = латунь нікельована |
 |
