Фітинг G7442

Параметри сортування:

Опис

Трійник поворотний із зовнішньою різьбою

Різьба метрична ISO-965 та BSPP ISO-228

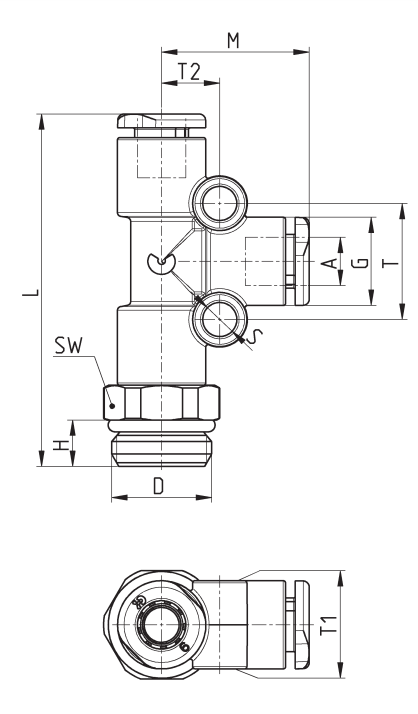

Мод.

A

D

G

H

L

M

S

T

T1

T2

SW

Вага (г)

G7442 4-M5

4

M5

9,2

3,5

39

17

4

13

9,2

6,5

10

9

G7442 4-1/8

4

G1/8

9,2

5

40,5

17

4

13

9,2

6,5

12

11

G7442 6-M5

6

M5

11,4

3,5

43

19

4

15

11,4

7,5

12

10

G7442 6-1/8

6

G1/8

11,4

5

44,5

19

4

15

11,4

7,5

12

15

G7442 6-1/4

6

G1/4

11,4

6

45,5

19

4

15

11,4

7,5

14

18

G7442 8-1/8

8

G1/8

13,7

5

50,5

21,5

4

17

13,7

8,5

14

23

G7442 8-1/4

8

G1/4

13,7

6

50,5

21,5

4

17

13,7

8,5

14

22

G7442 8-3/8

8

G3/8

13,7

7

52

21,5

4

17

13,7

8,5

19

28



1



Показати більше
Кодування замовлення
Код Найменування
Загальні характеристики серії



Діаметри

  ø 4 мм - ø 6 мм - ø 8 мм

Макс. робочий тиск

- 20° / + 40°

+ 40° / + 60°

+ 60° / + 80°

16 бар - 16 бар - 16 бар

16 бар - 16 бар - 15 бар

16 бар - 14 бар - 12 бар

Мін. робочий тиск

  -0,9 бар

Робоча температура

  -20 ÷ +80 (див. характеристики трубок)

Приєднання



трубна циліндрична різьба ISO-228 BSPP трубна конічна різьба ISO-7 BSPT (з попередньо нанесеним PTFE герметиком)

ISO-965 метрична різьба

Трубки для приєднання

  Поліуретан (PU), поліетилен (PE), поліамід (PA), політетрафторетилен (PTFE), поліестер (HY3L), жорстка металева труба з гладким рифленим металевим кінцем

Робоче середовище

  стиснене повітря (при використанні інших середовищ, будь ласка, звертайтесь до наших інженерів)

Матеріали



(A) Корпус = технополімер (PA66), латунь нікельована

(B) Цанга = технополімер (PA66)

(C) Захватне кільце = неіржавна сталь (AISI 301)

(D) Ущільнення = NBR

(E) Різьба = латунь нікельована
