Фітинг G6512
3D
G6512
G6512
Завантажити каталог

Параметри сортування:

Опис

Фітинг прямий із зовнішньою різьбою

Латунь нікельована

Різьба метрична ISO-965 та BSPP ISO-228

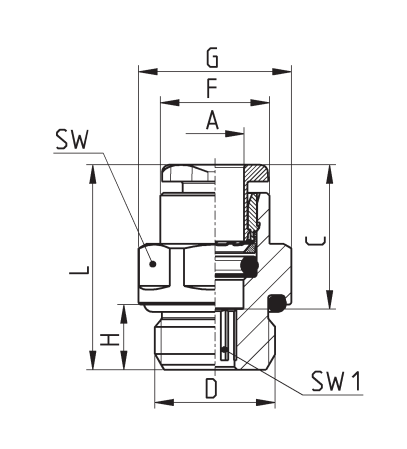

Мод.

A

D

C

F

G

H

L

SW

SW1

Вага (г)

G6512 4-M5

4

M5

14,6

8,8

9,9

4

20,5

9

2

3

G6512 4-1/8

4

G1/8

14,6

8,8

13,5

6

20

12

2,5

8

G6512 4-1/4

4

G1/4

14,6

8,8

16,4

7

21,5

15

2,5

12

G6512 6-M5

6

M5

15,5

11,7

13,2

4

21,5

12

2

6

G6512 6-M10X1

6

M10x1

15,5

11,7

13,5

6

21,5

12

4

8

G6512 6-M12X1,25

6

M12x1,25

15,5

11,7

15,4

7

22

14

4

12

G6512 6-1/8

6

G1/8

15,5

11,7

13,5

6

21

12

4

8

G6512 6-1/4

6

G1/4

15,5

11,7

16,4

7

22

15

4

11

G6512 6-3/8

6

G3/8

15,5

11,7

20,5

7

22,5

19

4

22

G6512 6-1/2

6

G1/2

15,5

11,7

24,5

8

24

22

4

34

G6512 8-M10X1

8

M10x1

17,3

13,7

15,4

6

26

14

5

12

G6512 8-M12X1,25

8

M12x1,25

17,3

13,7

15,4

7

24,5

14

6

14

G6512 8-1/8

8

G1/8

17,3

13,7

15,2

6

26

14

5

12

G6512 8-1/4

8

G1/4

17,3

13,7

16,4

7

24,5

15

6

14

G6512 8-3/8

8

G3/8

17,3

13,7

20,5

7

24

19

7

24

G6512 8-1/2

8

G1/2

17,3

13,7

24,5

8

25,5

22

6

37



2



Показати більше
Кодування замовлення
Кодcopy Найменуванняcopy
Загальні характеристики серії

Діаметри

   ø 4 мм - ø 6 мм - ø 8 мм

Макс. робочий тиск

- 20° / + 40°

+ 40° / + 60°

+ 60° / + 80°

16 бар - 16 бар - 16 бар

16 бар - 16 бар - 15 бар

16 бар - 14 бар - 12 бар

Мін. робочий тиск

   -0,9 бар

Робоча температура

   -20 ÷ +80 (див. характеристики трубок)

Приєднання



трубна циліндрична різьба ISO-228 BSPP трубна конічна різьба ISO-7 BSPT (з попередньо нанесеним PTFE герметиком)

ISO-965 метрична різьба

Трубки для приєднання

   Поліуретан (PU), поліетилен (PE), поліамід (PA), політетрафторетилен (PTFE), поліестер (HY3L), жорстка металева труба з гладким рифленим металевим кінцем

Робоче середовище

   стиснене повітря (при використанні інших середовищ, будь ласка, звертайтесь до наших інженерів)

Матеріали



(A) Корпус = технополімер (PA66), латунь нікельована

(B) Цанга = технополімер (PA66)

(C) Захватне кільце = неіржавна сталь (AISI 301)

(D) Ущільнення = NBR

(E) Різьба = латунь нікельована



1



Компанія Camozzi Spa залишає за собою право змінювати моделі і розміри без повідомлення.

Вироби розроблені для промислового вироблення.
