Фітинг 6463
3D
6463
6463
6463
6463
Завантажити каталог

Параметри сортування:

Опис

Швидкороз'ємні фітинги серії 6000 розроблені зі спеціальною цангою, що забезпечує рівномірне ущільнення всієї поверхні пластикових трубок, тим самим забезпечуючи високу надійність і тривалий термін експлуатації, дозволяючи багато разів приєднувати і від'єднувати трубки. Широка номенклатура даних фітингів включає різні типи приєднувальних різьб: метрична, BSP і BSPT.



Фітинги з внутрішньою різьбою

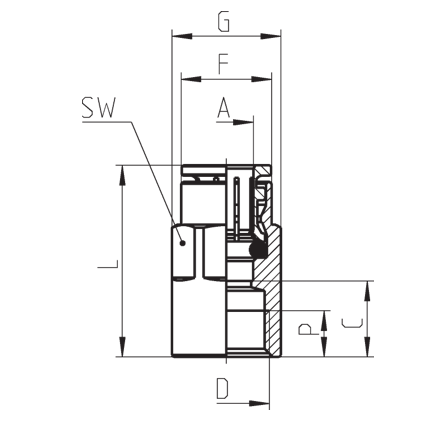

Мод.ADCFGLPSWВага (г)
6463 4-M5

4

M5

6,5

7,8

8,8

20,5

4,5

9

8

6463 4-1/8

4

G1/8

10

9

13

24

6

12

14

6463 5-1/8

5

G1/8

10

9,8

13

25

6

12

14

6463 6-1/8

6

G1/8

10

11,7

13

26

6

12

14

6463 6-1/4

6

G1/4

11,5

11,9

16,5

27,5

7

15

23

6463 8-1/8

8

G1/8

9,5

13,7

15,2

27

6

14

16

6463 8-1/4

8

G1/4

11,5

13,7

16,5

29

7

15

23

6463 10-1/4

10

G1/4

11,3

15,4

18,5

31,5

7

17

29

Фітінг S6463



Показати більше
Кодування замовлення
Код Найменування
Загальні характеристики серії

Матеріаликорпус і цанга: нікельована латунь;
кільце ущільнювача: NBR; різьбове ущільнення: PTFE, NBR, PA
Різьба

Серія 6000 Micro: M3, M5, M7, G1 / 8, G1 / 4

Серія 6000: конічна ISO 7 (BSPT),
Циліндрична ISO 228 (BSP)
M5-M6 і інші метричні різьблення по запиту

NPT - за запитом

Тиск-0,9 ÷ 16 бар (див. Характеристики трубок)
Трубки для приєднанняполіестер, поліамід, поліетилен, поліуретан, PTFE
Зовнішній Ø трубкиСерія 6000 Micro: ø 3, 4, 6, 8, 10 мм
Серія 6000: ø 4, 5, 6, 8, 10, 12, 14, 16 мм
Робоче середовищеСтиснене повітря (при використанні інших середовищ, будь ласка, зверніться до наших інженерів)
ТемператураСерія 6000 Micro: -10 ° C ÷ 80 ° C (див. Характеристики трубок)
Серія 6000: -20 ° C ÷ 80 ° C (див. Характеристики трубок)

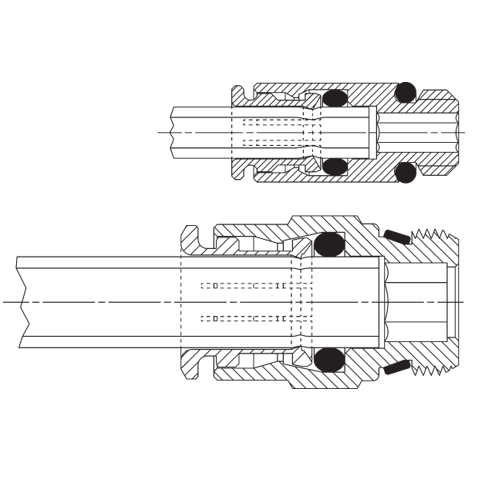

Приклад монтажу

Серія 6000



Компанія Camozzi Spa залишає за собою право змінювати моделі і розміри без повідомлення.

Вироби розроблені для промислового вироблення.
