Фітинг 1635 01
3D
1635 01
1635 01
1635 01
1635 01
Завантажити каталог

Параметри сортування:

Опис

Фітинги цієї серії включають в себе 28 різних моделей. Ці сполуки можуть використовуватися з жорсткими нейлоновими трубками. Накидна гайка затягується вручну, або гайковим ключем. Спеціальна форма конуса забезпечує цілісність трубки.



Для збірки з Мод. 6610, 6620, 1610, 1620, 1170, 2023

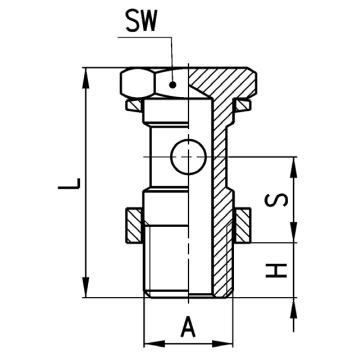

Мод.

A

H

L

S

SW

Вага (г)

1635 01-1/8

G1/8

6

31

12,5

14

15

1635 01-1/4

G1/4

8

33,5

12,5

17

27

1635 01-3/8

G3/8

8

34

12,5

19

37

1635 01-1/2

G1/2

9

35

12,5

27

71

1635 01-M12x1,25

M12x1,25

8

33,5

12,5

17

27 ✻

1635 01-M12x1,5

M12x1,5

8

33,5

12,5

17

27 ✻



✻ = моделі для збірки з сережками G1/4



1
Показати більше
Кодування замовлення
Код Найменування
Загальні характеристики серії

Матеріали

 корпус та гайка – нікельована латунь,
ущільнення – NBR,
різьбове ущільнення – PTFE, нейлон

Приєднання

 конічна ISO 7 (BSPT),
циліндрична ISO 228 (BSP),
M5 - M6, NPT та метрична (за запитом)

Тиск

 макс. 25 бар (залежно від трубки)

Трубки для приєднання

 поліестер, поліамід, поліетилен, поліуретан, PTFE, полівінілхлорид в обплетенні PVC

Діаметри трубок

 5/3, 6/4, 8/6, 10/8, 12/10, 15/12.5 мм

Робоче середовище

 стиснене повітря та рідини, сумісні з матеріалами
фітингів та трубок

Температура

 (див. технічні характеристики трубок)



ПРИКЛАД МОНТАЖУ



пример монтажа

Компанія Camozzi Spa залишає за собою право змінювати моделі і розміри без повідомлення.

Вироби розроблені для промислового вироблення.
