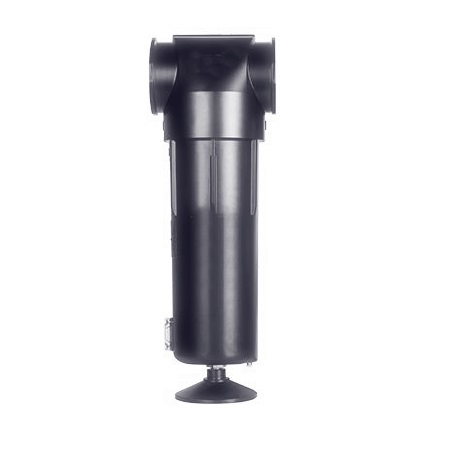

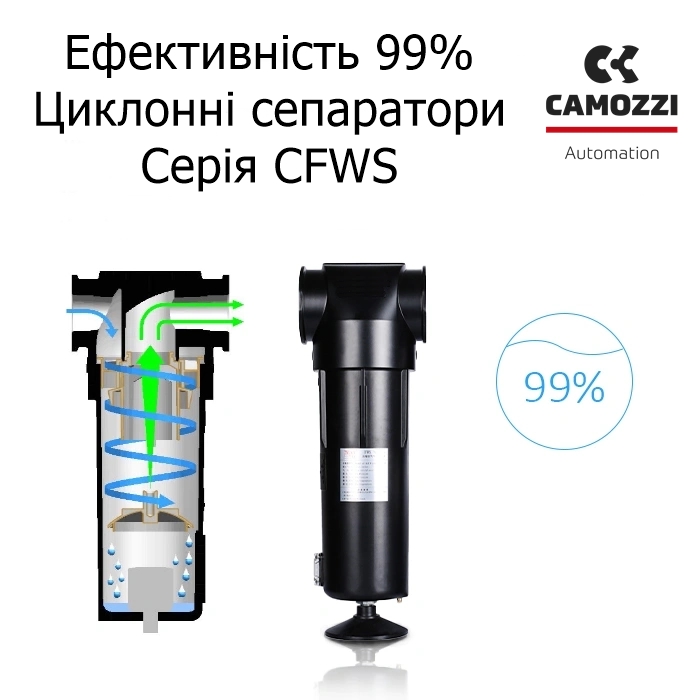

Циклонні сепаратори розроблені для високоефективного видалення вологи із систем стисненого повітря і вакуумних систем. У корпусі розташовані лопаті, які задають вихровий рух повітрю. У результаті відцентрових сил частинки вологи (мастило і повітря) циклонного сепаратору, набирають достатнтої ваги та зісковзують на дно сепаратору. У нижній частині корпусу сепаратору розташовано зону без відцентрових сил, яка запобігає поверненню конденсата в потік повітря. Для відведення конденсату застосовуються автоматичні поплавкові конденсатовідвідники.
Рекомендації монтажу
1. Не слід встановлювати на відкритому повітрі, або у вологих та запилених місцях.
2. Не встановлювати сепаратори на компресори, щоб уникнути вібрацій на відцентровий потік повітря.
3. Місце встановлення повинно бути рівним, щоб уникнути механічного впливу на конденсатовідвідник.
4. Діаметр магістральної труби не повинен бути меншим, ніж на вході та виході з сепаратора, і намагайтеся не використовувати довгі трубопроводи, або занадто багато поворотів, щоб уникнути надмірного перепаду тиску. На трубопровід слід уникати механічних навантажень (згинання), або опускання під землю, щоб не спричинити накопичення конденсату в трубі.
5. Вхід і вихід сепаратора повинні бути обладнані запірними кранами. Якщо робочий газ неможливо перекрити, слід встановити перепускний кран для полегшення технічного обслуговування та ремонту.

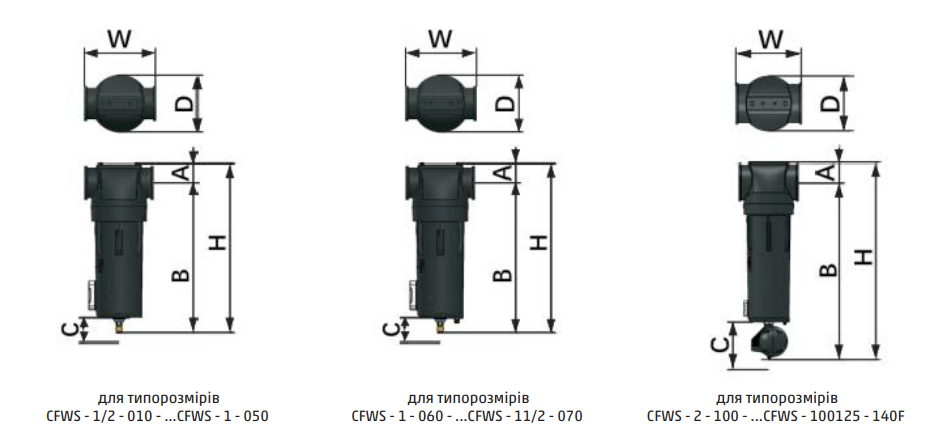

РОЗМІРИ ЗБІРОК В СТАНДАРТНІЙ КОМПЛЕКТАЦІЇ
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
| Мод. | Приєднання | | К-ть (шт) | Розміри |
| л/хв | м3 /год | scfm | W (Ширина) | D (Глибина) | H (Висота) | A | B | C (простір під сеператором) |
| CFWS - 1/2 - 010 - | Rc 1/2 | 2400 | 144 | 84,5 | 1 | 96 | 79 | 233 | 29 | 198 | 118 |
| CFWS - 3/4 - 020 - | Rc 3/4 | 3600 | 216 | 127,1 | 1 | 96 | 79 | 233 | 29 | 198 | 118 |
| CFWS - 1 - 050 - | Rc 1 | 4500 | 270 | 158,9 | 1 | 96 | 79 | 268 | 29 | 233 | 153 |
| CFWS - 1- 060 - | Rc 1 | 7500 | 450 | 264,8 | 1 | 138 | 111 | 339 | 37 | 296 | 208 |
| CFWS - 11/2 - 070 - | Rc 1 1/2 1 | 10000 | 600 | 353,1 | 1 | 138 | 111 | 339 | 37 | 296 | 208 |
| CFWS - 2 - 100 - | Rc 2 | 18000 | 1080 | 635,6 | 1 | 174 | 142 | 669 | 58 | 607 | 469 |
| CFWS - 21/2 - 110 - | Rc 2 1/2 | 25000 | 1500 | 882,8 | 1 | 174 | 142 | 669 | 58 | 607 | 469 |
| CFWS - 3 - 140 - | Rc 3 | 50000 | 3000 | 1765,6 | 1 | 220 | 184 | 726 | 74 | 649 | 514 |
| CFWS - 80 - 140F - D | DN 80 | 50000 | 3000 | 1765,6 | 1 | 300 | 184 | 746/761 | 74 | 649 | 514 |
| CFWS - 4 - 150 - | Rc 4 | 60000 | 3600 | 2118,7 | 1 | 220 | 184 | 726 | 74 | 649 | 514 |
| CFWS - 100 - 150F - | DN 100 | 60000 | 3600 | 2118,7 | 1 | 300 | 184 | 761/776 | 74 | 649 | 514 |
| CFWS - 4 - 170 - 150 | Rc 4 | 70000 | 4200 | 2464,0 | 1 | 220 | 184 | 983 | 74 | 906 | 764 |
| CFWS - 100 - 170F - | DN 100 | 70000 | 4200 | 2464,0 | 1 | 300 | 184 | 1018/1033 | 74 | 906 | 764 |
КОРЕГУЮЧІ ФАКТОРИ
| Робочий тиск (бар) | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| Корегуючий фактор(1) | 0,38 | 0,53 | 0,65 | 0,76 | 0,85 | 0,93 | 1,00 | 1,07 | 1,13 | 1,19 | 1,23 | 1,31 | 1,36 | 1,41 | 1,46 | 1,51 |
(1) Приклад 1. Якщо тиск в системі відмінний від 7 бар, тоді значення реальних витрат необхідно скоригувати.
Приклад 1. ВІД ОБРАНОГО ФІЛЬТРА ДО РЕАЛЬНИХ ВИТРАТ: Якщо обраний сепаратор з кодом CFWS-1-050 і номінальною продуктивністю 4500 Нл/хв, тоді при тиску живлення 5 бар витрати повітря через фільтр не повинні перевищувати 4500 * 0,85 = 3825 Нл/хв.
Приклад 2. ВІД ВІДОМИХ ВИТРАТ ДО ВИБОРУ ФІЛЬТРА: Якщо витрати споживача дорівнють 10000 Нл/хв при тиску живлення 9 бар, тоді необхідно вибрати фільтр з витратами більше, ніж 10000 / 1,13 = 8850 Нл/хв, тобто. модель з кодом СFWS-11/2-070.
