Нова продукція

Фітинг 1590
3D
1590
1590
1590
1590
Завантажити каталог

Параметри сортування:

Опис

Фітинги цієї серії включають в себе 28 різних моделей. Ці сполуки можуть використовуватися з жорсткими нейлоновими трубками. Накидна гайка затягується вручну, або гайковим ключем. Спеціальна форма конуса забезпечує цілісність трубки.



З'єднувачі панельного монтажу

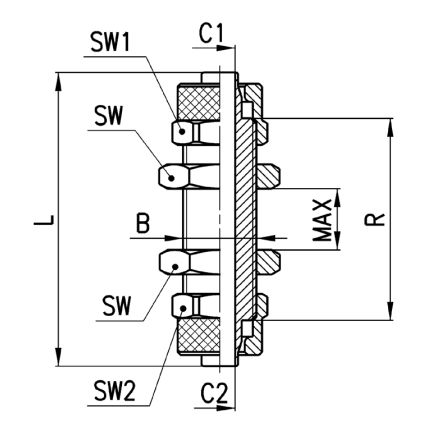

Мод.

Трубка

B

C1

C2

L

R

MAX

SW

SW1

SW2

Вага (г)

1590 5/3

5/3

M7x0,75

2

2

40

27

9

8

8

8

12

1590 6/4

6/4

M10x1

3

3

48

33

14

14

12

12

33

1590 8/6

8/6

M12x1

5

5

48

33

12

17

14

14

43

1590 10/8

10/8

M14x1

6,5

6,5

48

31

10

17

16

16

52

1590 12/10

12/10

M16x1

8,5

8,5

53

33

10

19

19

19

71

1590 6/4-5/3

6/4-5/3

M10x1

3

2

48

34

14

14

12

12

33

1590 8/6-6/4

8/6-6/4

M12x1

5

3

48

33

12

17

14

14

44



1590
Показати більше
Кодування замовлення
Код Найменування
Загальні характеристики серії

Матеріали

 корпус та гайка – нікельована латунь,
ущільнення – NBR,
різьбове ущільнення – PTFE, нейлон

Приєднання

 конічна ISO 7 (BSPT),
циліндрична ISO 228 (BSP),
M5 - M6, NPT та метрична (за запитом)

Тиск

 макс. 25 бар (залежно від трубки)

Трубки для приєднання

 поліестер, поліамід, поліетилен, поліуретан, PTFE, полівінілхлорид в обплетенні PVC

Діаметри трубок

 5/3, 6/4, 8/6, 10/8, 12/10, 15/12.5 мм

Робоче середовище

 стиснене повітря та рідини, сумісні з матеріалами
фітингів та трубок

Температура

 (див. технічні характеристики трубок)



ПРИКЛАД МОНТАЖУ



пример монтажа

Компанія Camozzi Spa залишає за собою право змінювати моделі і розміри без повідомлення.

Вироби розроблені для промислового вироблення.

Каталог продукції представленний на сайті camozzi.ua
