Фітинг 1560
Опис
Фітинги цієї серії включають в себе 28 різних моделей. Ці сполуки можуть використовуватися з жорсткими нейлоновими трубками. Накидна гайка затягується вручну або гайковим ключем. Спеціальна форма конуса забезпечує цілісність трубки.

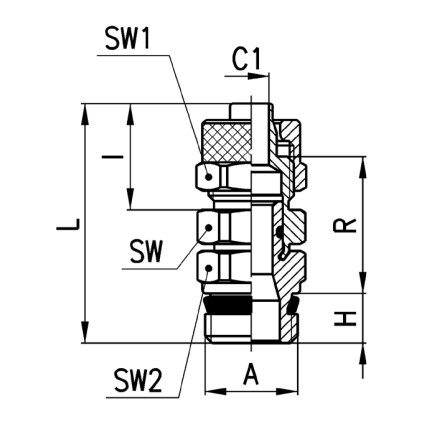

Прямі поворотні
Мод. |
Трубка |
A |
C1 |
H |
I |
L |
R |
SW |
SW1 |
SW2 |
Вага (г) |
1560 6/4-1/8 |
6/4 |
G1/8 |
3 |
5,5 |
15 |
31 |
18 |
12 |
12 |
12 |
19 |
1560 6/4-1/4 |
6/4 |
G1/4 |
3 |
7 |
15 |
32,5 |
18 |
12 |
12 |
14 |
25 |
1560 8/6-1/8 |
8/6 |
G1/8 |
5 |
5,5 |
15 |
32 |
19 |
13 |
14 |
12 |
21 |
1560 8/6-1/4 |
8/6 |
G1/4 |
5 |
7 |
15 |
33,5 |
19 |
13 |
14 |
14 |
26 |
1560 10/8-1/4 |
10/8 |
G1/4 |
6,5 |
7 |
16,5 |
34,5 |
19 |
14 |
16 |
14 |
27 |
1560 10/8-3/8 |
10/8 |
G3/8 |
6,5 |
8 |
16,5 |
36 |
19,5 |
14 |
16 |
19 |
38 |
1560 12/10-3/8 |
12/10 |
G3/8 |
6,5 |
8 |
18 |
38 |
20 |
17 |
19 |
19 |
46 |
![]() |
Показати більше
Код | Найменування |
---|
Матеріали |
корпус та гайка – нікельована латунь, ущільнення – NBR, різьбове ущільнення – PTFE, нейлон |
Приєднання |
конічна ISO 7 (BSPT), циліндрична ISO 228 (BSP), M5 - M6, NPT та метрична (за запитом) |
Тиск |
макс. 25 бар (залежно від трубки) |
Трубки для приєднання |
поліестер, поліамід, поліетилен, поліуретан, PTFE, полівінілхлорид в обплетенні PVC |
Діаметри трубок |
5/3, 6/4, 8/6, 10/8, 12/10, 15/12.5 мм |
Робоче середовище |
стиснене повітря та рідини, сумісні з матеріалами фітингів та трубок |
Температура |
(див. технічні характеристики трубок) |
ПРИКЛАД МОНТАЖУ
![]() |
