Фітинг 1550
3D
1550
1550
1550
1550
Завантажити каталог

Параметри сортування:

Опис

Фітинги цієї серії включають в себе 28 різних моделей. Ці сполуки можуть використовуватися з жорсткими нейлоновими трубками. Накидна гайка затягується вручну, або гайковим ключем. Спеціальна форма конуса забезпечує цілісність трубки.

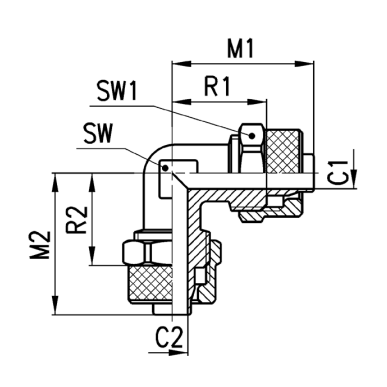

З'єднувачі кутові



Мод.

Трубка

C1

C2

M1

M2

R1

R2

SW

SW1

Вага (г)

1550 6/4

6/4

3

3

22,5

22,5

15

15

8

12

21

1550 8/6

8/6

5

5

22,5

22,5

15

15

10

14

27

1550 10/8

10/8

6,5

6,5

25,5

25,5

17

17

12

16

40

1550 12/10

12/10

8,5

8,5

30

30

20

20

14

19

61

1550 15/12,5

15/12,5

11

11

34

34

22,5

22,5

16

22

88



1550
Показати більше
Кодування замовлення
Код Найменування
Загальні характеристики серії

Матеріали

 корпус та гайка – нікельована латунь,
ущільнення – NBR,
різьбове ущільнення – PTFE, нейлон

Приєднання

 конічна ISO 7 (BSPT),
циліндрична ISO 228 (BSP),
M5 - M6, NPT та метрична (за запитом)

Тиск

 макс. 25 бар (залежно від трубки)

Трубки для приєднання

 поліестер, поліамід, поліетилен, поліуретан, PTFE, полівінілхлорид в обплетенні PVC

Діаметри трубок

 5/3, 6/4, 8/6, 10/8, 12/10, 15/12.5 мм

Робоче середовище

 стиснене повітря та рідини, сумісні з матеріалами
фітингів та трубок

Температура

 (див. технічні характеристики трубок)



ПРИКЛАД МОНТАЖУ



пример монтажа

Компанія Camozzi Spa залишає за собою право змінювати моделі і розміри без повідомлення.
