Фітинг 1510

Параметри сортування:

Опис

Фітинги цієї серії включають в себе 28 різних моделей. Ці сполуки можуть використовуватися з жорсткими нейлоновими трубками. Накидна гайка затягується вручну або гайковим ключем. Спеціальна форма конуса забезпечує цілісність трубки.

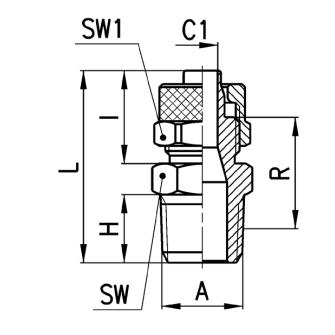

Прямі



Мод.

Трубка

A

C1

H

I

L

R

SW

SW1

Вага (г)

1510 5/3-1/8

5/3

R1/8

2

7,5

12,5

24,5

14,5

12

8

10

1510 6/4-1/8

6/4

R1/8

3

7,5

15

27

16

12

12

15

1510 6/4-1/4

6/4

R1/4

3

11

15

31

18,5

14

12

19

1510 6/4-3/8

6/4

R3/8

3

11,5

15

31,5

18,5

17

12

22

1510 6/4-1/2

6/4

R1/2

3

14

15

34,5

20

22

12

38

1510 6/4-M12x1,25

6/4

M12X1,25

3

10

15

30

18

13

12

17

1510 8/6-1/8

8/6

R1/8

5

7,5

15

27

16

13

14

19

1510 8/6-1/4

8/6

R1/4

5

11

15

31

18,5

14

14

20

1510 8/6-3/8

8/6

R3/8

5

11,5

15

31,5

18,5

17

14

25

1510 8/6-1/2

8/6

R1/2

5

14

15

34,5

20

22

14

39

1510 10/8-1/8

10/8

R1/8

6,5

7,5

16,5

28,5

16,5

14

16

24

1510 10/8-1/4

10/8

R1/4

6,5

11

16,5

32,5

19

14

16

24

1510 10/8-3/8

10/8

R3/8

6,5

11,5

16,5

33

19

17

16

27

1510 10/8-1/2

10/8

R1/2

6,5

14

16,5

36

20,5

22

16

42

1510 12/10-3/8

12/10

R3/8

8,5

11,5

18

34,5

19

17

19

35

1510 12/10-1/2

12/10

R1/2

8,5

14

18

37,5

20,5

22

19

49

1510 15/12,5-1/2

15/12,5

R1/2

11

14

20

39,5

21

22

22

55



1510
Показати більше
Кодування замовлення
Код Найменування
Загальні характеристики серії

Матеріали

корпус та гайка – нікельована латунь,
ущільнення – NBR,
різьбове ущільнення – PTFE, нейлон

Приєднання

конічна ISO 7 (BSPT),
циліндрична ISO 228 (BSP),
M5 - M6, NPT та метрична (за запитом)

Тиск

макс. 25 бар (залежно від трубки)

Трубки для приєднання

поліестер, поліамід, поліетилен, поліуретан, PTFE, полівінілхлорид в обплетенні PVC

Діаметри трубок

5/3, 6/4, 8/6, 10/8, 12/10, 15/12.5 мм

Робоче середовище

стиснене повітря та рідини, сумісні з матеріалами
фітингів та трубок

Температура

(див. технічні характеристики трубок)



ПРИКЛАД МОНТАЖУ



пример монтажа
