Фітинг 1463

Параметри сортування:

Опис

Фітинги цієї серії включають в себе 28 різних моделей. Ці сполуки можуть використовуватися з жорсткими нейлоновими трубками. Накидна гайка затягується вручну, або гайковим ключем. Спеціальна форма конуса забезпечує цілісність трубки.

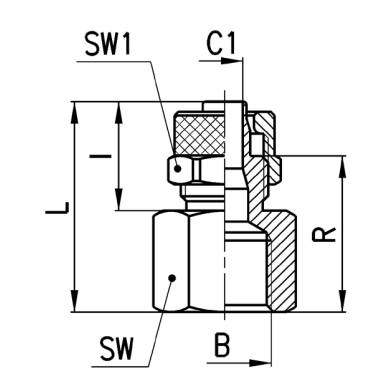

Прямі з внутрішнім різьбленням



Мод.

Трубка

B

C1

I

L

R

SW

SW1

Вага (г)

1463 5/3-1/8

5/3

G1/8

2

12.5

22,5

16

13

8

10

1463 6/4-1/8

6/4

G1/8

3

15

25

17,5

13

12

14

1463 6/4-1/4

6/4

G1/4

3

15

26,5

19

17

12

21

1463 6/4-3/8

6/4

G3/8

3

15

27,5

20

20

12

25

1463 8/6-1/8

8/6

G1/8

5

15

25

17,5

13

14

16

1463 8/6-1/4

8/6

G1/4

5

15

26,5

19

17

14

22

1463 8/6-3/8

8/6

G3/8

5

15

27,5

20

20

14

26

1463 10/8-1/8

10/8

G1/8

6,5

16,5

21,5

13

14

16

19

1463 10/8-1/4

10/8

G1/4

6,5

16,5

28

19,5

17

16

28

1463 10/8-3/8

10/8

G3/8

6,5

16,5

29

20,5

20

16

31

1463 10/8-1/2

10/8

G1/2

6,5

16,5

33

24,5

24

16

43

1463 12/10-3/8

12/10

G3/8

8,5

18

30,5

20,5

20

19

37



1463
Показати більше
Кодування замовлення
Код Найменування
Загальні характеристики серії

Матеріали

корпус та гайка – нікельована латунь,
ущільнення – NBR,
різьбове ущільнення – PTFE, нейлон

Приєднання

конічна ISO 7 (BSPT),
циліндрична ISO 228 (BSP),
M5 - M6, NPT та метрична (за запитом)

Тиск

макс. 25 бар (залежно від трубки)

Трубки для приєднання

поліестер, поліамід, поліетилен, поліуретан, PTFE, полівінілхлорид в обплетенні PVC

Діаметри трубок

5/3, 6/4, 8/6, 10/8, 12/10, 15/12.5 мм

Робоче середовище

стиснене повітря та рідини, сумісні з матеріалами
фітингів та трубок

Температура

(див. технічні характеристики трубок)



ПРИКЛАД МОНТАЖУ



пример монтажа
