Фітинг 1420
3D
1420
1420
1420
1420
Завантажити каталог

Параметри сортування:

Опис

Фітинги цієї серії включають в себе 28 різних моделей. Ці сполуки можуть використовуватися з жорсткими нейлоновими трубками. Накидна гайка затягується вручну, або гайковим ключем. Спеціальна форма конуса забезпечує цілісність трубки.

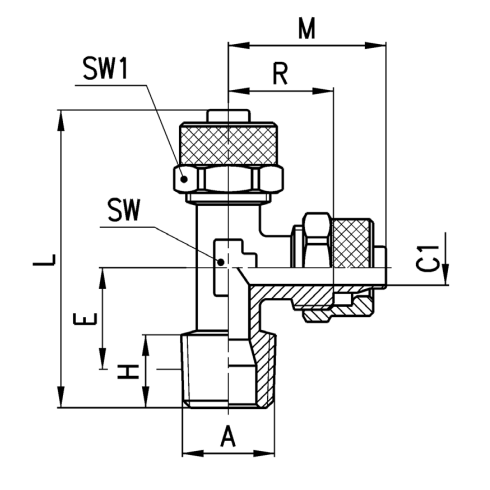

Трійники неповоротні



Мод.

Трубка

A

C1

E

H

L

M

R

SW

SW1

Вага (г)

1420 5/3-1/8

5/3

R1/8

2

12,5

7,5

37,5

21,5

15

8

8

15

1420 6/4-1/8

6/4

R1/8

3

12,5

7,5

38,5

22,5

15

8

12

23

1420 6/4-1/4

6/4

R1/4

3

15,5

11

43

22,5

15

10

12

29

1420 8/6-1/8

8/6

R1/8

5

13

7,5

39

22,5

15

10

14

31

1420 8/6-1/4

8/6

R1/4

5

15,5

11

43

22,5

15

10

14

34

1420 10/8-1/8

10/8

R1/8

6,5

15

7,5

43,5

25,5

17

12

16

46

1420 10/8-1/4

10/8

R1/4

6,5

17

11

47

25,5

17

12

16

50



1420
Показати більше
Кодування замовлення
Код Найменування
Загальні характеристики серії

Матеріали

 корпус та гайка – нікельована латунь,
ущільнення – NBR,
різьбове ущільнення – PTFE, нейлон

Приєднання

 конічна ISO 7 (BSPT),
циліндрична ISO 228 (BSP),
M5 - M6, NPT та метрична (за запитом)

Тиск

 макс. 25 бар (залежно від трубки)

Трубки для приєднання

 поліестер, поліамід, поліетилен, поліуретан, PTFE, полівінілхлорид в обплетенні PVC

Діаметри трубок

 5/3, 6/4, 8/6, 10/8, 12/10, 15/12.5 мм

Робоче середовище

 стиснене повітря та рідини, сумісні з матеріалами
фітингів та трубок

Температура

 (див. технічні характеристики трубок)



ПРИКЛАД МОНТАЖУ



пример монтажа

Компанія Camozzi Spa залишає за собою право змінювати моделі і розміри без повідомлення.

Вироби розроблені для промислового вироблення.
