Серія 18

Параметри сортування:

Опис

Клапан елекртомагнітний призначений для керування потоком рідин та газів "Тип клапану - не прямої дії (нормально закритий або нормально відкритий) Умовний прохід: від 10 до 50мм Приєднання - G3/8'' - G2'' Робочий тиск - в залежності від типорозміру: від 0.1-0.4 до 15-10 бар Матеріали: корпус - бронза, ущільнення - NBR, FKM, EPDM"

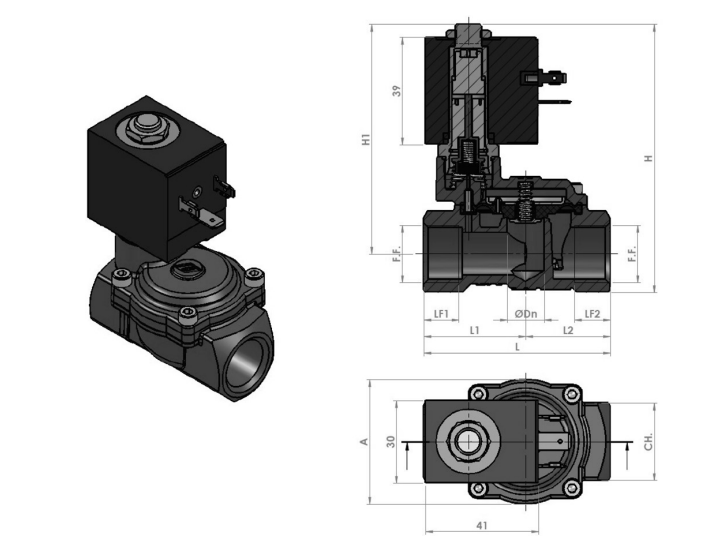

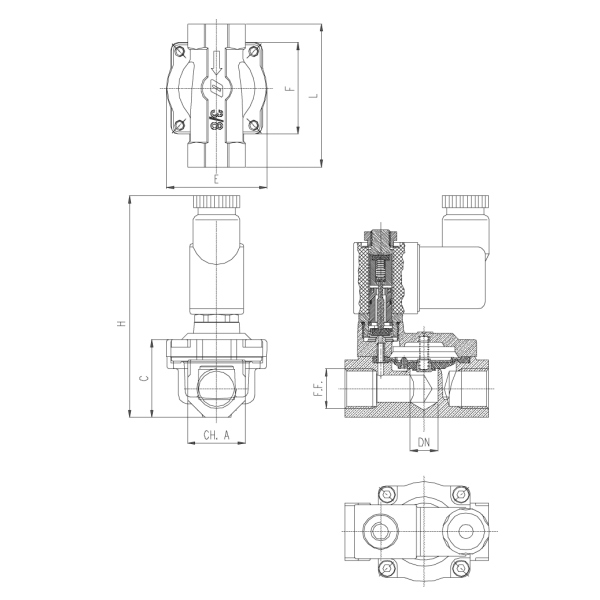

РОЗМІРИ



1



СЕРІЯ 18, 2/2 Н.З.

Мод.

F.F.

DN

мм

CH.A

мм

B

мм

C

мм

E

мм

F

мм

L

мм

H

мм

Тиск, бар

мін.   макс.

Kv, м3/год.

Qn, Нл/хв

18010-02-115-

G3/8

11.5

24

12

32.5

42

38

60

93.5

0.1

15

1.7

1877

18010-03-135-

G1/2

13.5

30

15

39.7

45

41

69

101

0.1

15

3.8

4195

18010-04-135-

G3/4

18

36

18

46.5

54

50

80

108

0.2

15

5

5520

18010-05-26-

G1

26

45

22.5

59.8

71

67

102

120

0.2

12

11

12144

18010-06-32-

G1 1/4

32

55

27.5

73.5

87

79

118

146

0.4

12

17

18768

18010-07-45-

G1 1/2

45

62

31

85

110

100

140

154

0.4

10

27

29808

18010-08-50-

G 2

50

75

37.5

98.8

110

100

145

168

0.4

10

36

39744

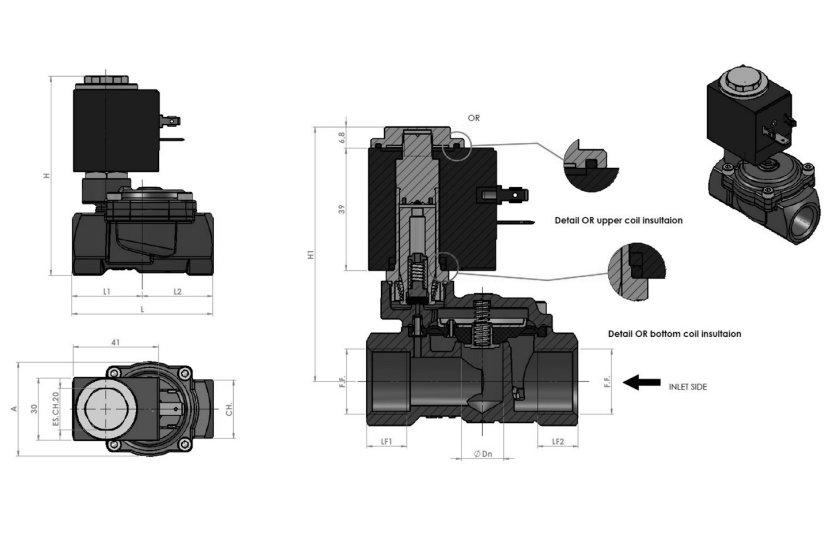

1



СЕРІЯ 18, 2/2 Н.З.

Мод.

F.F.

DN

мм

LF1

мм

LF2

мм

CH.

мм

L1

мм

L2

мм

L

мм

A

мм

H1

мм

H

мм

Тиск, бар

мін.     макс.

Kv, м3/год.

18011-02-115-

G3/8

11.5

10

10

24

31.5

25.5

57

42

77.4

88.9

0.1

15

2.6

18011-03-135-

G1/2

13.5

12.7

13

28

37

30.7

67.7

45

81.3

95.3

0.1

15

3.5

18011-04-135-

G3/4

13.5

12

12

36

39.8

35.2

75

45

84.3

102

0.1

15

3.5

18011-04-18-

G3/4

18

11.5

13

34

39.5

34.5

74

54

87.3

104.3

0.2

15

5.8

18011-05-26-

G1

26

14.3

14.3

42

49.5

43.5

93

71

94.1

115.1

0.2

12

9.5

18011-06-32-

G1 1/4

32

19

19

55

61

50.5

111.5

87

102.9

130.4

0.4

12

12.5

18011-07-45-

G1 1/2

45

20

20

62

72

66

138

110

111

142.5

0.4

10

31

18011-08-50-

G 2

50

21.5

23

73

77.3

67.7

145

121.4

116.9

153.4

0.4

10

45



1



СЕРІЯ 18, 2/2 Н.В.

Мод.

F.F.

DN

мм

LF1

мм

LF2

мм

CH.

мм

L1

мм

L2

мм

L

мм

A

мм

H1

мм

H

мм

Тиск, бар

мін.   макс.

Kv, м3/год.

18511-02-115-

G3/8

11.5

10

10

24

31.5

25.5

57

42

77.4

88.9

0.1

15

2.6

18511-03-135-

G1/2

13.5

12.7

13

28

37

30.7

67.7

45

81.3

95.3

0.1

15

3.5

18511-04-135-

G3/4

13.5

12

12

36

39.8

35.2

75

45

84.3

102

0.1

15

3.5

18511-04-18-

G3/4

18

11.5

13

34

39.5

34.5

74

54

87.3

104.3

0.2

15

5.8

18511-05-26-

G1

26

14.3

14.3

42

49.5

43.5

93

71

94.1

115.1

0.2

12

9.5



СОЛЕНОЇДИ ДЛЯ ЕЛЕКТРОМАГНІТНИХ МЕМБРАННИХ КЛАПАНІВ



Мод. 12V DC 24V DC 24V AC 50/60Hz 110V AC 50/60Hz 230V AC
Серія 18, 2/2 Н.З.

18010-02

B72 (6000BH/A0DN-CA)

B73 (6000BH/B0DN-CA)

B7B (6000BH/B1FN-CA)

B7D (6000BH/F1FN-CA)

B7E (6000BH/K1FN-CA)

18010-03

B72 (6000BH/A0DN-CA)

B73 (6000BH/B0DN-CA)

B7B (6000BH/B1FN-CA)

B7D (6000BH/F1FN-CA)

B7E (6000BH/K1FN-CA)

18010-04

B72 (6000BH/A0DN-CA)

B73 (6000BH/B0DN-CA)

B7B (6000BH/B1FN-CA)

B7D (6000BH/F1FN-CA)

B7E (6000BH/K1FN-CA)

18010-05

B72 (6000BH/A0DN-CA)

B73 (6000BH/B0DN-CA)

B7B (6000BH/B1FN-CA)

B7D (6000BH/F1FN-CA)

B7E (6000BH/K1FN-CA)

18010-06

B82 (8000BH/A0LN-CA)

B83 (8000BH/B0LN-CA)

B8B (8000BH/B5IN-CA)

B8D (8000BH/F1IN-CA)

B8E (8000BH/J1IN-CA)

18010-07

B82 (8000BH/A0LN-CA)

B83 (8000BH/B0LN-CA)

B8B (8000BH/B5IN-CA)

B8D (8000BH/F1IN-CA)

B8E (8000BH/J1IN-CA)

18010-08

B82 (8000BH/A0LN-CA)

B83 (8000BH/B0LN-CA)

B8B (8000BH/B5IN-CA)

B8D (8000BH/F1IN-CA)

B8E (8000BH/J1IN-CA)



Серія 18, 2/2 Н.З.

18011-02

B82 (8000BH/A0LN-CA)

B83 (8000BH/B0LN-CA)

B8B (8000BH/B5IN-CA)

B8D (8000BH/F1IN-CA)

B8E (8000BH/J1IN-CA)

18011-03

B82 (8000BH/A0LN-CA)

B83 (8000BH/B0LN-CA)

B8B (8000BH/B5IN-CA)

B8D (8000BH/F1IN-CA)

B8E (8000BH/J1IN-CA)

18011-04

B82 (8000BH/A0LN-CA)

B83 (8000BH/B0LN-CA)

B8B (8000BH/B5IN-CA)

B8D (8000BH/F1IN-CA)

B8E (8000BH/J1IN-CA)

18011-05

B82 (8000BH/A0LN-CA)

B83 (8000BH/B0LN-CA)

B8B (8000BH/B5IN-CA)

B8D (8000BH/F1IN-CA)

B8E (8000BH/J1IN-CA)

18011-06

B82 (8000BH/A0LN-CA)

B83 (8000BH/B0LN-CA)

B8B (8000BH/B5IN-CA)

B8D (8000BH/F1IN-CA)

B8E (8000BH/J1IN-CA)

18011-07

B82 (8000BH/A0LN-CA)

B83 (8000BH/B0LN-CA)

B8B (8000BH/B5IN-CA)

B8D (8000BH/F1IN-CA)

B8E (8000BH/J1IN-CA)

18011-08

B82 (8000BH/A0LN-CA)

B83 (8000BH/B0LN-CA)

B8B (8000BH/B5IN-CA)

B8D (8000BH/F1IN-CA)

B8E (8000BH/J1IN-CA





Серія 18, 2/2 Н.В.



18511-02

B82 (8000BH/A0LN-CA)

B83 (8000BH/B0LN-CA)

B8B (8000BH/B5IN-CA)

B8D (8000BH/F1IN-CA)

B8E (8000BH/J1IN-CA)

18511-03

B82 (8000BH/A0LN-CA)

B83 (8000BH/B0LN-CA)

B8B (8000BH/B5IN-CA)

B8D (8000BH/F1IN-CA)

B8E (8000BH/J1IN-CA)

18511-04

B82 (8000BH/A0LN-CA)

B83 (8000BH/B0LN-CA)

B8B (8000BH/B5IN-CA)

B8D (8000BH/F1IN-CA)

B8E (8000BH/J1IN-CA)

18511-05

B82 (8000BH/A0LN-CA)

B83 (8000BH/B0LN-CA)

B8B (8000BH/B5IN-CA)

B8D (8000BH/F1IN-CA)

B8E (8000BH/J1IN-CA)

18511-06

B82 (8000BH/A0LN-CA)

B83 (8000BH/B0LN-CA)

B8B (8000BH/B5IN-CA)

B8D (8000BH/F1IN-CA)

B8E (8000BH/J1IN-CA)

18511-07

x

B93 (10000BH/B0AAN-CA)

B9B (10000BH/B5NN-CA)

B9D (10000BH/F1NN-CA)

B9E (10000BH/J5NN-CA)

18511-08

x

B93 (10000BH/B0AAN-CA)

B9B (10000BH/B5NN-CA)

B9D (10000BH/F1NN-CA)

B9E (10000BH/J5NN-CA)



РЕМОНТНІ КОМПЛЕКТИ ДЛЯ СЕРІЇ 18010



Розмір

Кодування ущільнення EPDM

Кодування ущільнення NBR

Кодування ущільнення FKM

3/8”

18000-500-308

18000-501-308

18000-502-308

1/2”

18000-500-102

18000-501-102

18000-502-102

3/4”

18000-500-304

18000-501-304

18000-502-304

1”

18000-500-100

18000-501-100

18000-502-100

1 1/4”

18000-500-114

18000-501-114

18000-502-114

1 1/2”

18000-500-112

18000-501-112

18000-502-112

2”

18000-500-200

18000-501-200

18000-502-200



РЕМОНТНІ КОМПЛЕКТИ ДЛЯ СЕРІЇ 18511



Розмір

Кодування ущільнення EPDM

Кодування ущільнення NBR

Кодування ущільнення FKM

3/8”

18500-500-308

18500-501-308

18500-502-308

1/2”

18500-500-102

18500-501-102

18500-502-102

3/4”

18500-500-304

18500-501-304

18500-502-304

1”

18500-500-100

18500-501-100

18500-502-100

1 1/4”

18500-500-114

18500-501-114

18500-502-114

1 1/2”

18500-500-112

18500-501-112

18500-502-112

2”

18500-500-200

18500-501-200

18500-502-200



Показати більше
Кодування замовлення
Код Найменування
Загальні характеристики серії

Приєднання

від G3/8 до G2 (внутрішня різьба ГОСТ 6357-81, ISO 228-1, DIN ISO 228, DIN 259)

Робоча температура

NBR: -20° ... +90°C

FKM: -15° ... +150°C

EPDM: -30° ... +140°C

Матеріал

корпус – латунь

Виконання клапана

нормально закритий (Н.З.) і нормально відкритий (Н.В.)

Середовище застосування

різні рідини та газоподібні середовища з в'язкістю не більше 37 сСт, сумісні з матеріалами клапана

Напруга живлення

220/230 VAC, 120 VAC, 24 VDC
