Опис

Прецизійні регулятори тиску Серії PR працюють за принципом балансування напруги трьох мембран, що дозволяє регулятору реагувати навіть на найменші зміни тиску під час роботи.

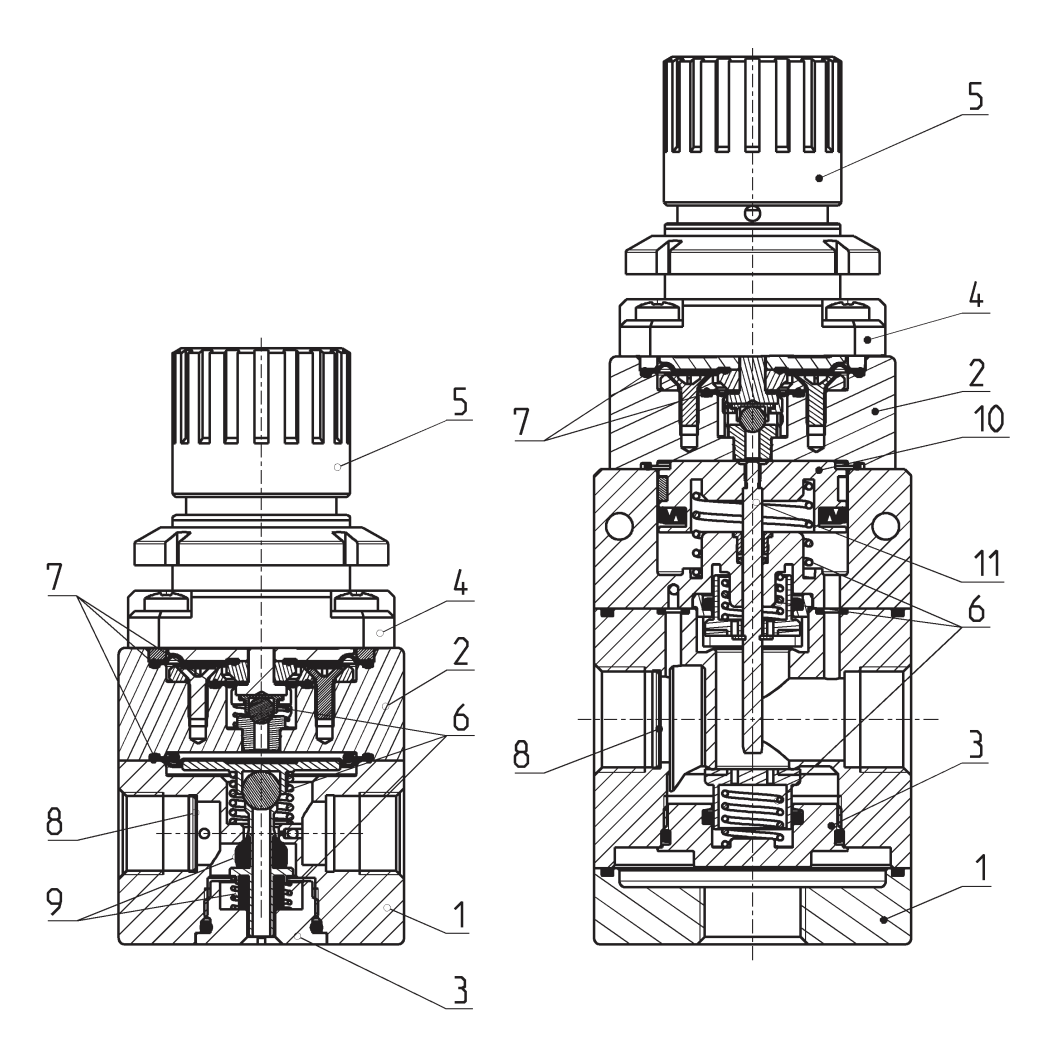

Прецизійний регулятор Серії PR – МАТЕРІАЛИ

1

ДЕТАЛІ

МАТЕРІАЛИ

1 = Корпус

Анодований алюміній

2 = Проміжний корпус

Алюміній

3 = Заглушка клапану

Латунь

4 = Кришка

Поліамід

5 = Кришка регулятора

Поліамід

6 = Пружина

Неіржавна сталь

7 = Мембрана

NBR

8 = Фільтри

Неіржавна сталь

9 = Ущільнення

NBR

10 = Поршень

Алюміній

11 = Шток

Неіржавна сталь

Ущільнююче кільце

NBR

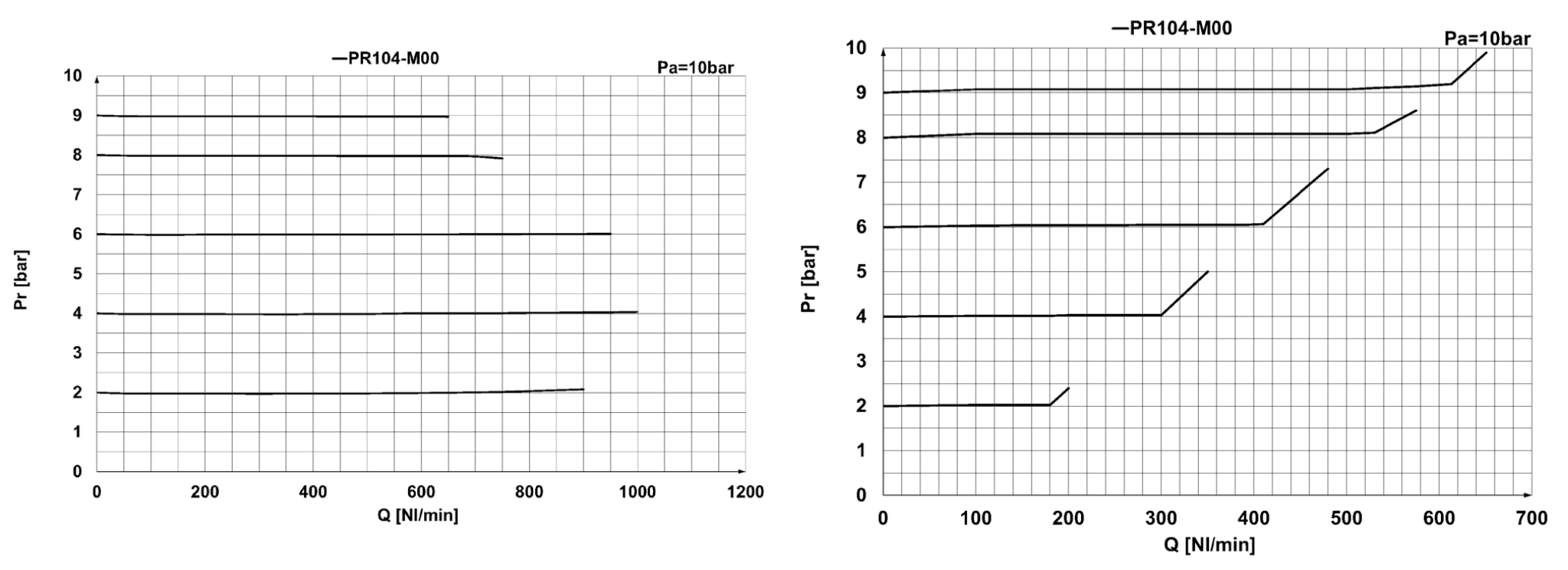

ДІАГРАМИ ВИТРАТ Мод. PR104-M00



1

ВИТРАТНА ХАРАКТЕРИСТИКА НАПОВНЕННЯ

Pr = Тиск на виході (бар)

Q = Витрати (Нл/хв)

Pa = Тиск на вході (бар)

ВИТРАТНА ХАРАКТЕРИСТИКА СКИДАННЯ

Pr = Тиск на виході (бар)

Q = Витрати (Нл/хв)

Pa = Тиск на вході (бар)

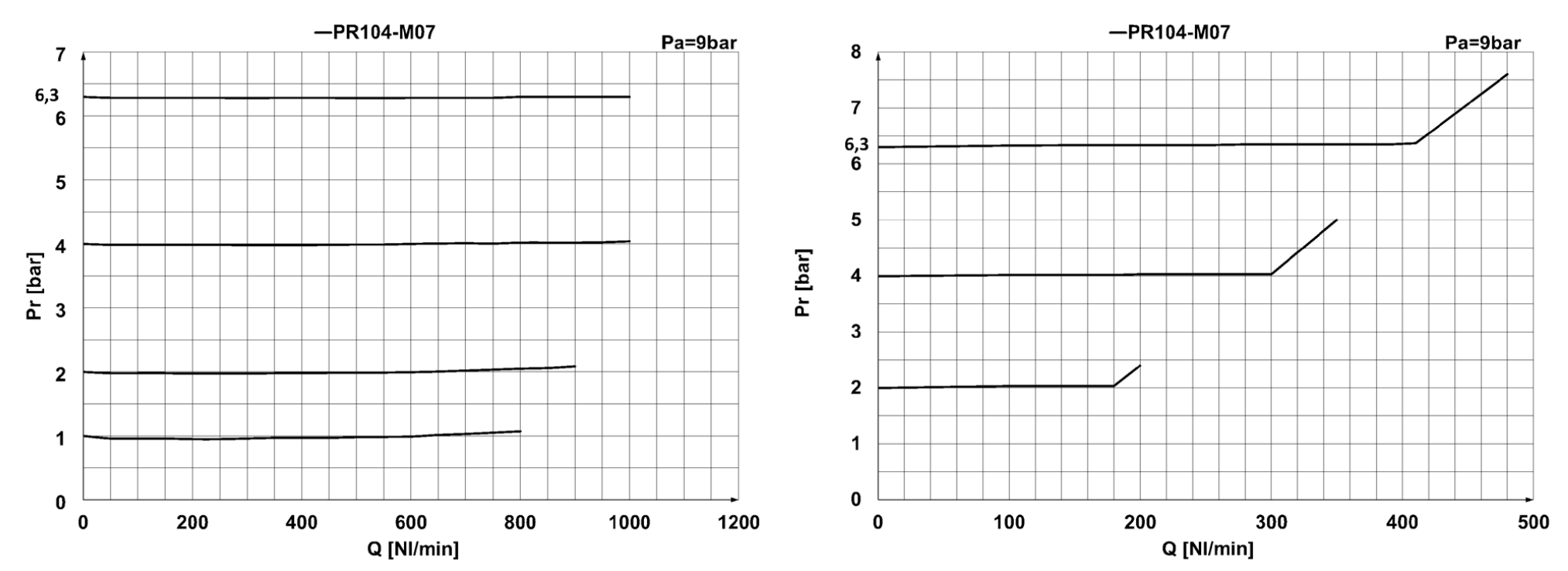

ДІАГРАМИ ВИТРАТ Мод. PR104-M07



1

ВИТРАТНА ХАРАКТЕРИСТИКА НАПОВНЕННЯ

Pr = Тиск на виході (бар)

Q = Витрати (Нл/хв)

Pa = Тиск на вході (бар)

ВИТРАТНА ХАРАКТЕРИСТИКА СКИДАННЯ

Pr = Тиск на виході (бар)

Q = Витрати (Нл/хв)

Pa = Тиск на вході (бар)

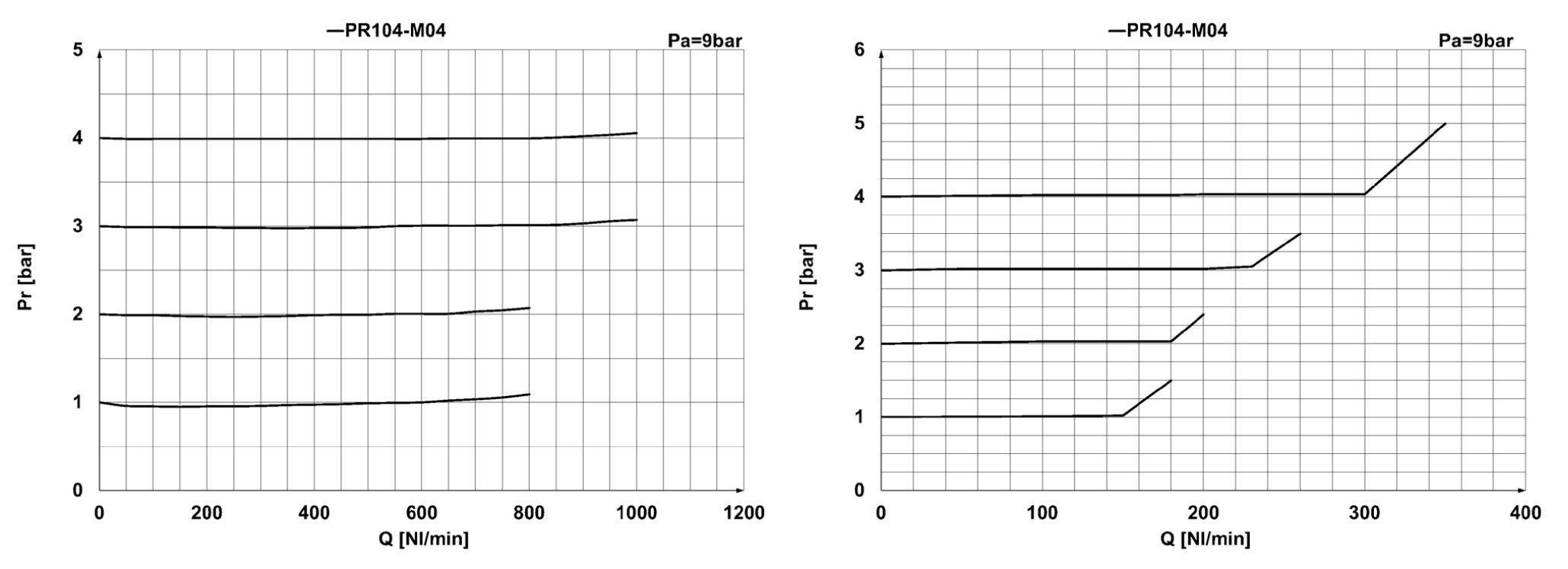

ДІАГРАМИ ВИТРАТ Мод. PR104-M04



2

ВИТРАТНА ХАРАКТЕРИСТИКА НАПОВНЕННЯ

Pr = Тиск на виході (бар)

Q = Витрати (Нл/хв)

Pa = Тиск на вході (бар)

ВИТРАТНА ХАРАКТЕРИСТИКА СКИДАННЯ

Pr = Тиск на виході (бар)

Q = Витрати (Нл/хв)

Pa = Тиск на вході (бар)

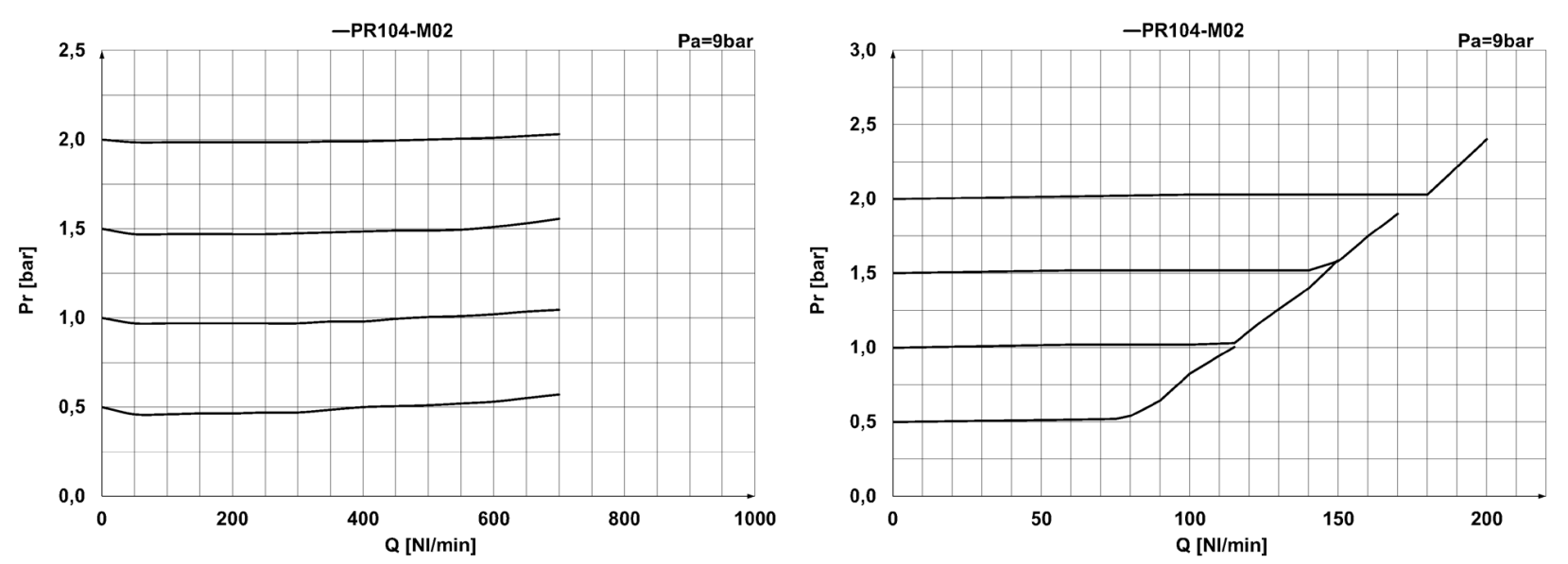

ДІАГРАМИ ВИТРАТ Мод. PR104-M02



1

ВИТРАТНА ХАРАКТЕРИСТИКА НАПОВНЕННЯ

Pr = Тиск на виході (бар)

Q = Витрати (Нл/хв)

Pa = Тиск на вході (бар)

ВИТРАТНА ХАРАКТЕРИСТИКА СКИДАННЯ

Pr = Тиск на виході (бар)

Q = Витрати (Нл/хв)

Pa = Тиск на вході (бар)

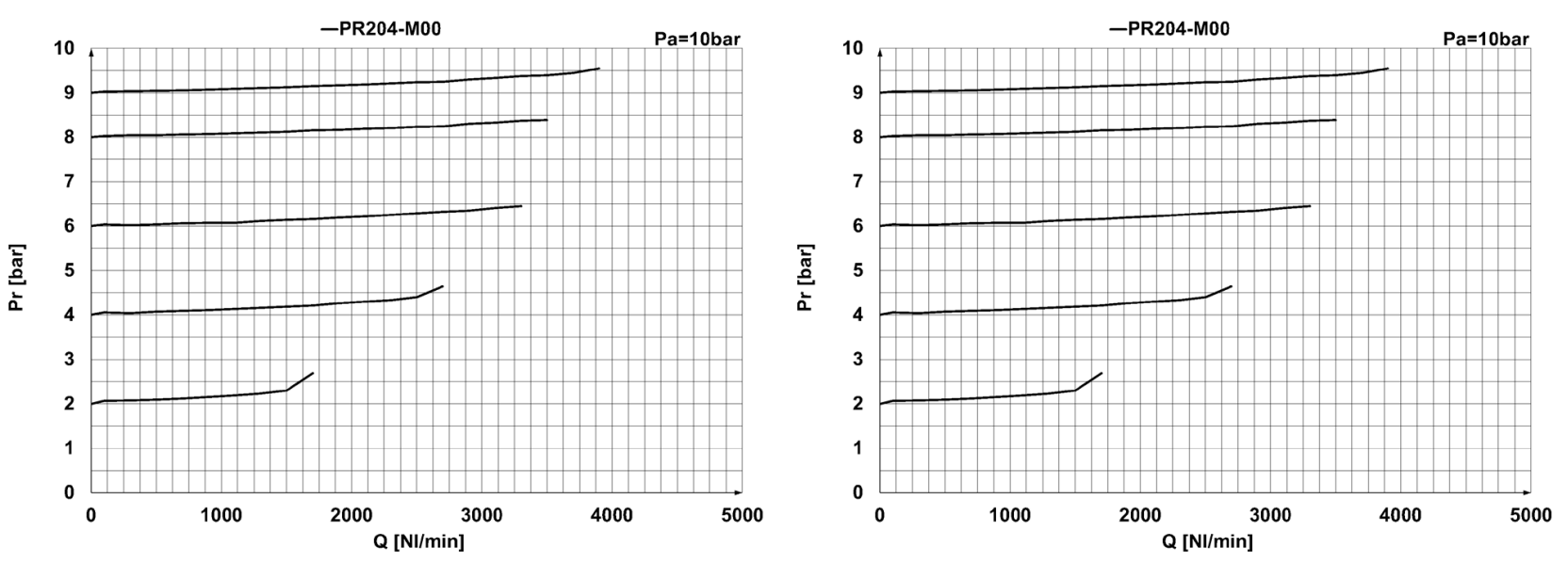

ДІАГРАМИ ВИТРАТ Мод. PR204-M00



1

ВИТРАТНА ХАРАКТЕРИСТИКА НАПОВНЕННЯ

Pr = Тиск на виході (бар)

Q = Витрати (Нл/хв)

Pa = Тиск на вході (бар)

ВИТРАТНА ХАРАКТЕРИСТИКА СКИДАННЯ

Pr = Тиск на виході (бар)

Q = Витрати (Нл/хв)

Pa = Тиск на вході (бар)

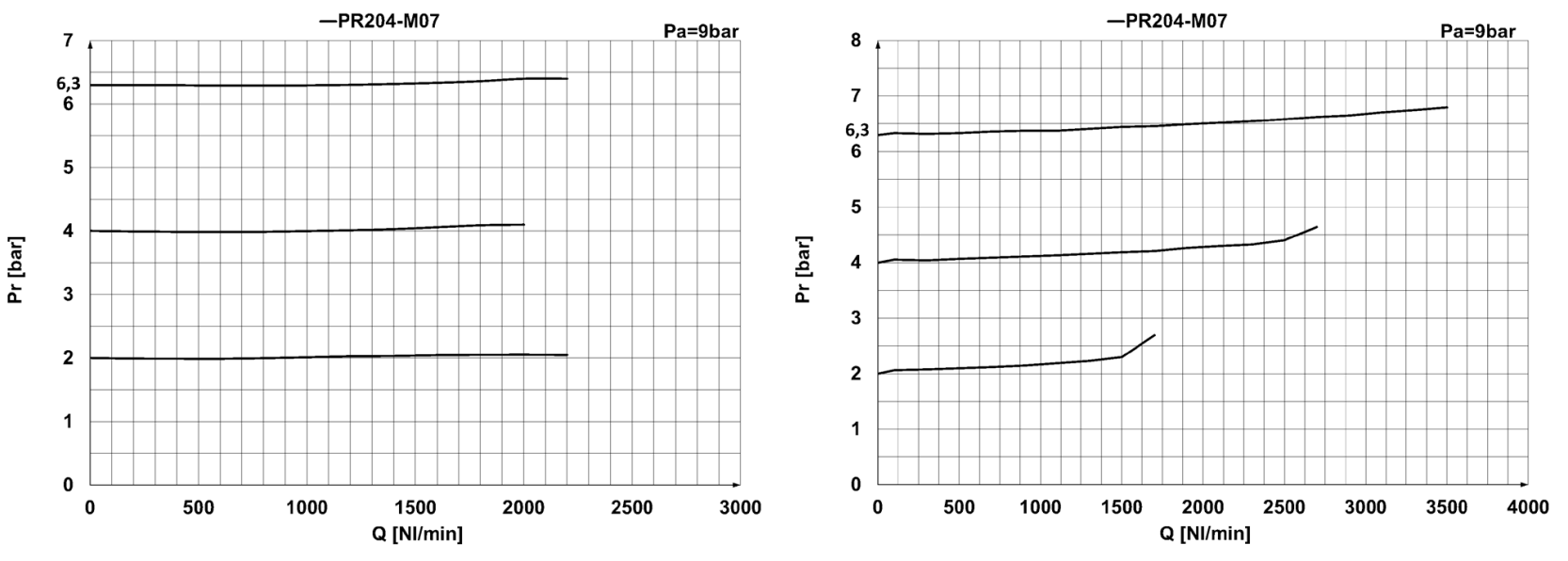

ДІАГРАМИ ВИТРАТ Мод. PR204-M07



1

ВИТРАТНА ХАРАКТЕРИСТИКА НАПОВНЕННЯ

Pr = Тиск на виході (бар)

Q = Витрати (Нл/хв)

Pa = Тиск на вході (бар)

ВИТРАТНА ХАРАКТЕРИСТИКА СКИДАННЯ

Pr = Тиск на виході (бар)

Q = Витрати (Нл/хв)

Pa = Тиск на вході (бар)

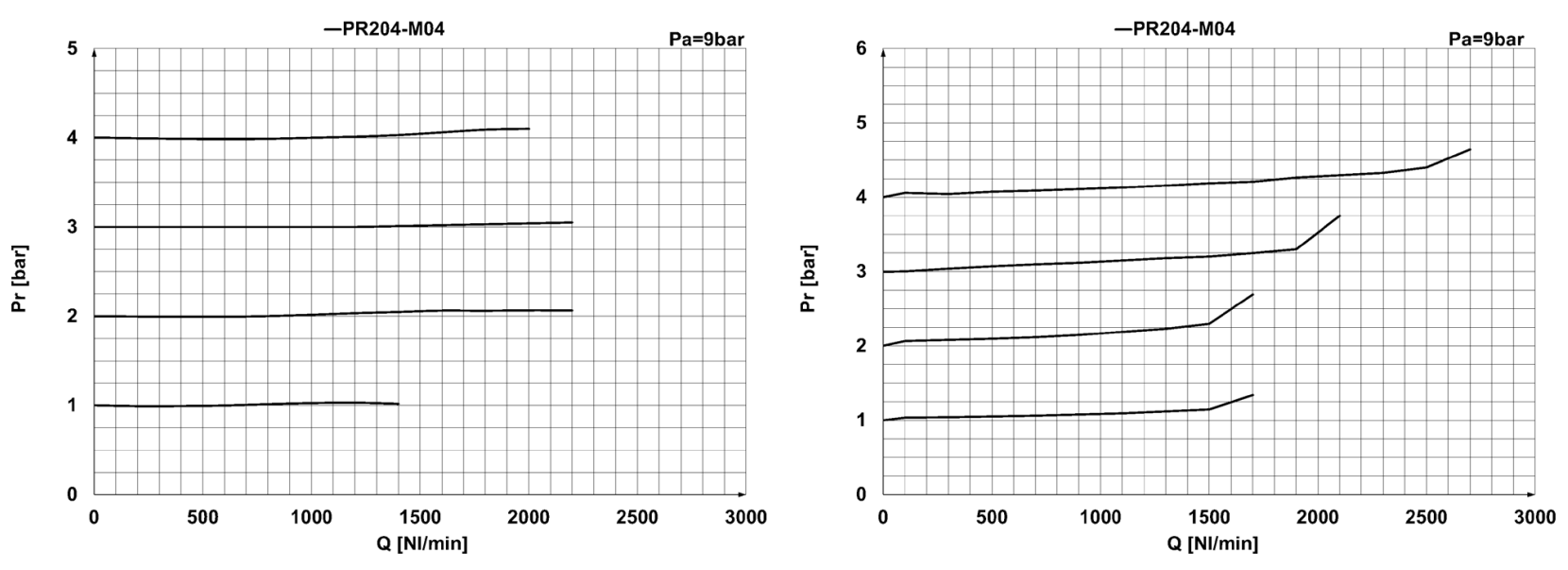

ДІАГРАМИ ВИТРАТ Мод. PR204-M04



1

ВИТРАТНА ХАРАКТЕРИСТИКА НАПОВНЕННЯ

Pr = Тиск на виході (бар)

Q = Витрати (Нл/хв)

Pa = Тиск на вході (бар)

ВИТРАТНА ХАРАКТЕРИСТИКА СКИДАННЯ

Pr = Тиск на виході (бар)

Q = Витрати (Нл/хв)

Pa = Тиск на вході (бар)

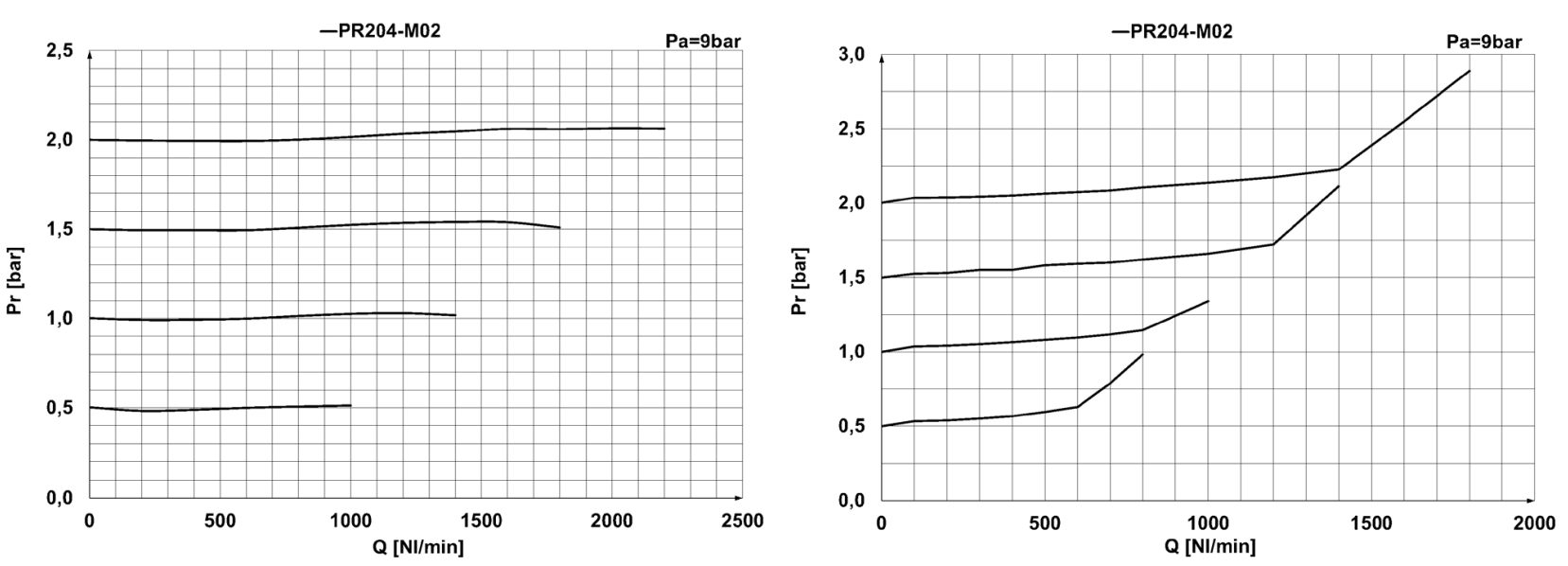

ДІАГРАМИ ВИТРАТ Мод. PR204-M02



1

ВИТРАТНА ХАРАКТЕРИСТИКА НАПОВНЕННЯ

Pr = Тиск на виході (бар)

Q = Витрати (Нл/хв)

Pa = Тиск на вході (бар)

ВИТРАТНА ХАРАКТЕРИСТИКА СКИДАННЯ

Pr = Тиск на виході (бар)

Q = Витрати (Нл/хв)

Pa = Тиск на вході (бар)

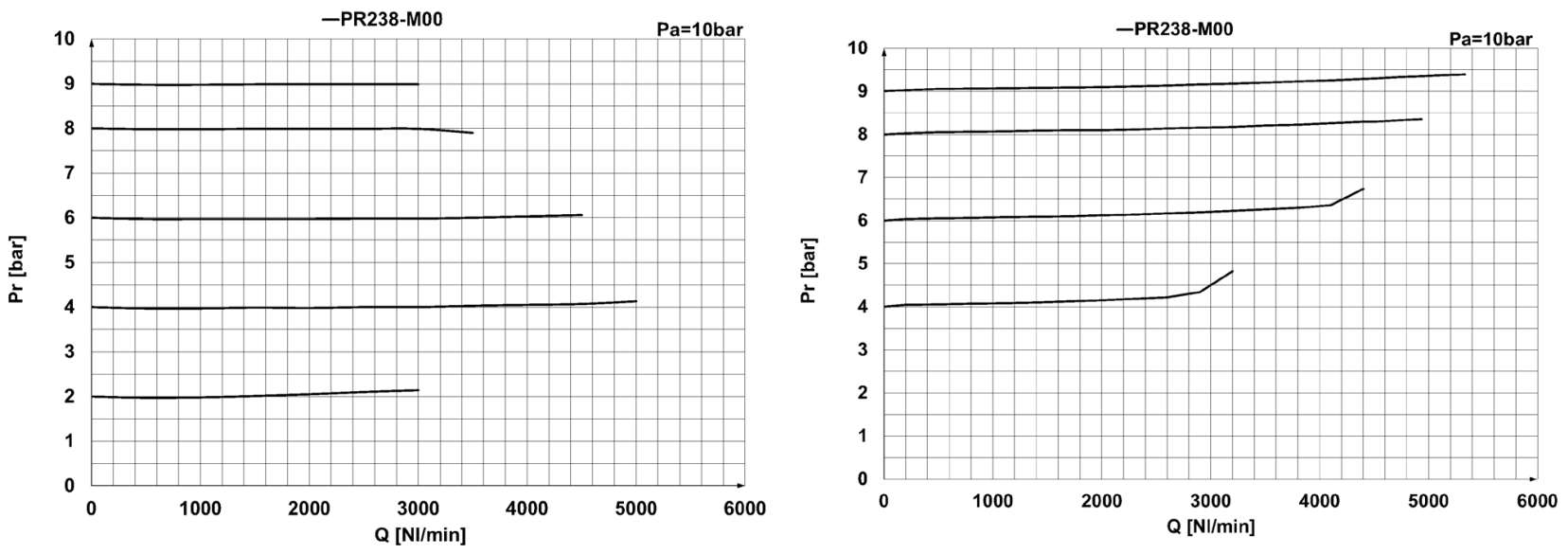

ДІАГРАМИ ВИТРАТ Мод. PR238-M00



1

ВИТРАТНА ХАРАКТЕРИСТИКА НАПОВНЕННЯ

Pr = Тиск на виході (бар)

Q = Витрати (Нл/хв)

Pa = Тиск на вході (бар)

ВИТРАТНА ХАРАКТЕРИСТИКА СКИДАННЯ

Pr = Тиск на виході (бар)

Q = Витрати (Нл/хв)

Pa = Тиск на вході (бар)

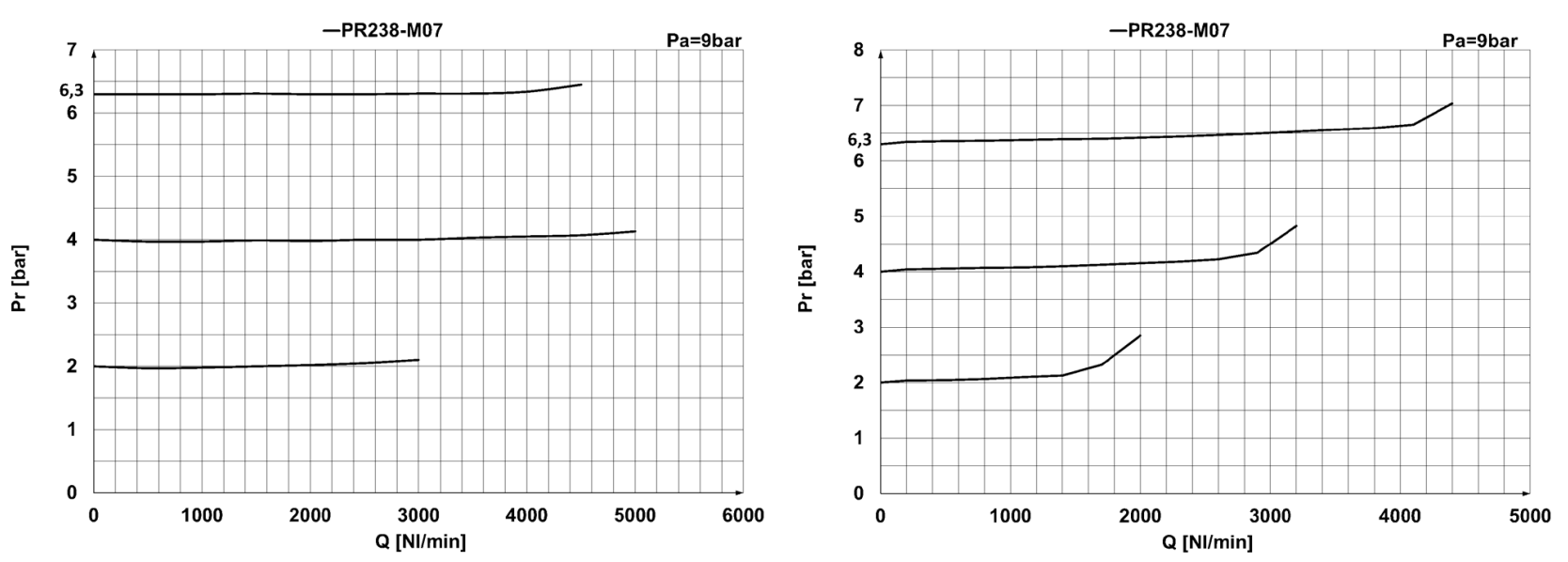

ДІАГРАМИ ВИТРАТ Мод. PR238-M07



1

ВИТРАТНА ХАРАКТЕРИСТИКА НАПОВНЕННЯ

Pr = Тиск на виході (бар)

Q = Витрати (Нл/хв)

Pa = Тиск на вході (бар)

ВИТРАТНА ХАРАКТЕРИСТИКА СКИДАННЯ

Pr = Тиск на виході (бар)

Q = Витрати (Нл/хв)

Pa = Тиск на вході (бар)

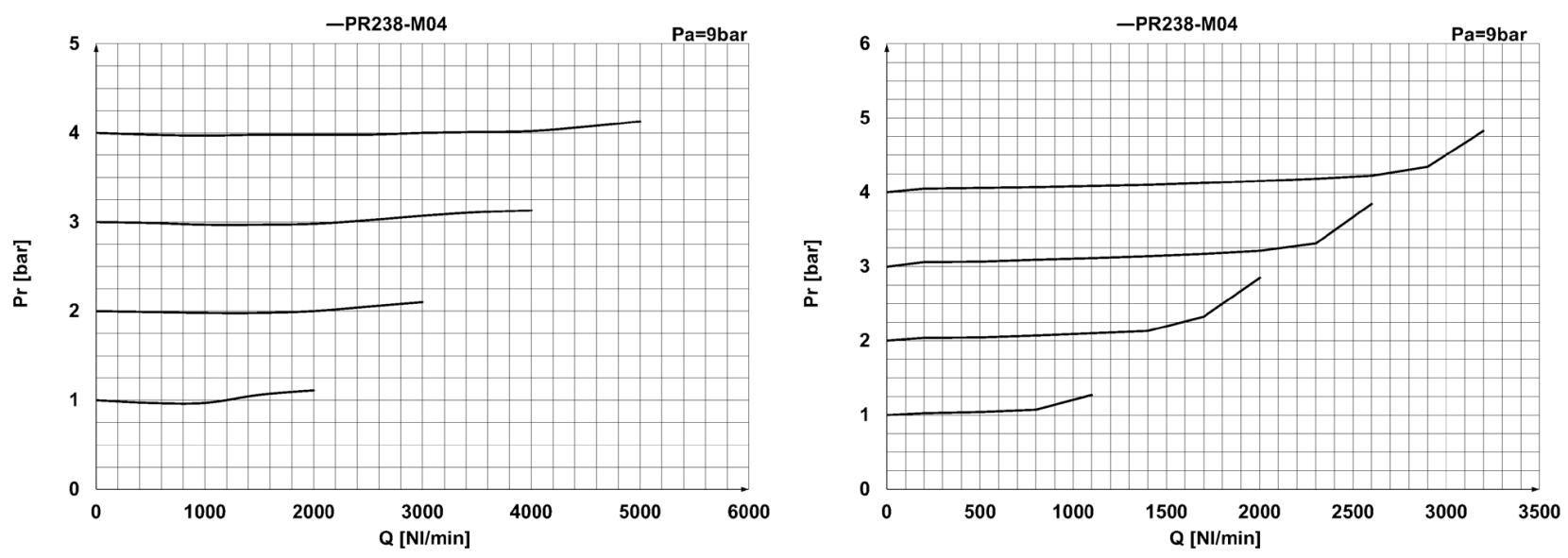

ДІАГРАМИ ВИТРАТ Мод. PR238-M04



1

ВИТРАТНА ХАРАКТЕРИСТИКА НАПОВНЕННЯ

Pr = Тиск на виході (бар)

Q = Витрати (Нл/хв)

Pa = Тиск на вході (бар)

ВИТРАТНА ХАРАКТЕРИСТИКА СКИДАННЯ

Pr = Тиск на виході (бар)

Q = Витрати (Нл/хв)

Pa = Тиск на вході (бар)

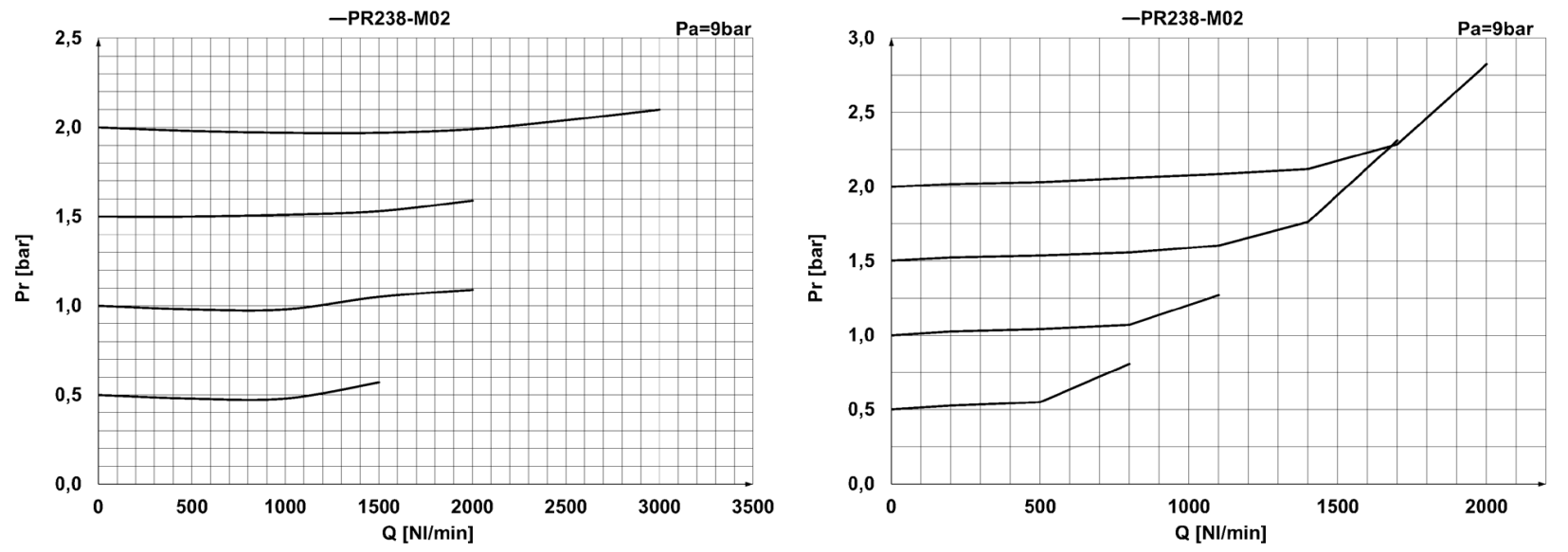

ДІАГРАМИ ВИТРАТ Мод. PR238-M02



1

ВИТРАТНА ХАРАКТЕРИСТИКА НАПОВНЕННЯ

Pr = Тиск на виході (бар)

Q = Витрати (Нл/хв)

Pa = Тиск на вході (бар)

ВИТРАТНА ХАРАКТЕРИСТИКА СКИДАННЯ

Pr = Тиск на виході (бар)

Q = Витрати (Нл/хв)

Pa = Тиск на вході (бар)

Показати більше
Кодування замовлення
Код Найменування
Загальні характеристики серії

Конструкція

компактний, мембранного типу

Матеріали

див. в описі

Приєднання

розмір 1: G1/4

розмір 2: G1/4, G3/8

Монтаж

вертикально в лінію, монтаж на стіні або панель (у будь-якому положенні)

Робоча температура

0°C ÷ 50°C

Тиск на вході

0,1 ÷ 12 бар

Тиск на виході

0,05 ÷ 2 бар

0,05 ÷ 4 бар

0,05 ÷ 7 бар

0,05 ÷ 10 бар

Скидання надлишкового тиску

зі скиданням (стандарт)

Номінальні витрати

див. ДІАГРАМИ ВИТРАТ

Робоче середовище

очищене повітря без необхідності маслорозпилення. Потребує последовательная установка центробежных фільтрів 25 мкм и 5 мкм и коалесцентного фільтру 1 мкм, для забезпечення класу очищення повітря за стандартом ISO 8573-1:2010 [2:8:2].

Гістерезис

20 мБар

Повторюваність

±0,2% від повного діапазону

Витоки

≤ 5 л/хв
