Регулятори тиску батарейної збірки Серія MC

Параметри сортування:

Опис

Регулятори тиску батарейній збірки Серії МС використовують в разі необхідності отримання різних робочих тисків в пневматичній системі.

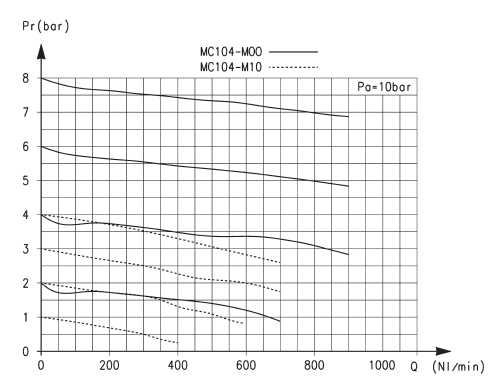

ГРАФІКИ ВИТРАТИ



1



Для мод. MC104-M00
Pa = Тиск на вході (10 бар)
Pr = Тиск на виході
Qn = Витрата



ЗБОРКА

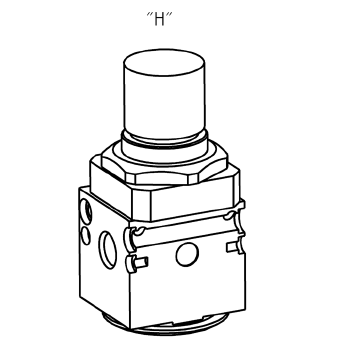

ПРИКЛАД КОРПУСУ ТИПУ “Н”
З наскрізними отворами (для збирання регуляторів у блок)
ПРИМІТКА:
Регулятори модульної зборки, які зібрані в блок, можуть
використовуватись у групі пристроїв підготовки повітря.
В цьому випадку, зібрані регулятори вважаються однією
конструкцією типу "M"



1

________________________________________________________________________________________________________

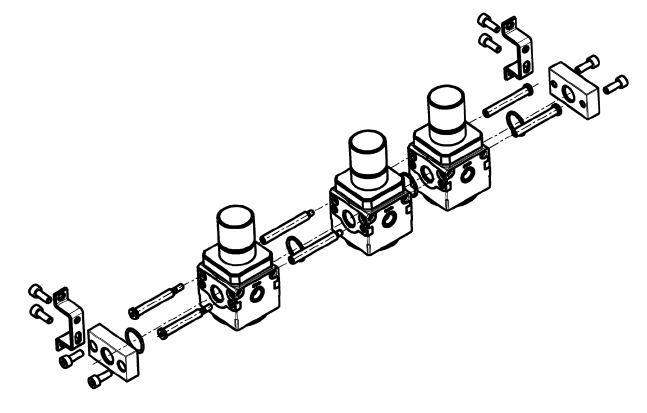

Комплекти для зборки



1



ТАБЛИЦЯ ВИБОРУ СТЯЖНИХ МОНТАЖНИХ ЕЛЕМЕНТІВ
Кількість
регуляторів
Варіанти зборки
Без фланця З фланцем
1 - А + В
2 F F + А + B
3 F + C F + C + А + B
4 F + C + C F + C + C + А + B
5 F + C + C + C F + C + C + C + А + B
6 F + C + C + C + C F + C + C + C + C + А + B



Мод. Опис У комплект входять:
MC104-FL Комплект A 1 правий фланець; 1 лівий фланець;
4 гвинти + 2 ущільнюючих кільця
MC104-ST Комплект B 2 скоби + 4 гвинти
MC1-TMF Комплект C 2 шпильки із зовнішнім / внутрішнім різьбленням
1 ущільнююче кільце
MC1-VMF Комплект F 2 шпильки із зовнішньою різьбою
2 шпильки з внутрішньою різьбою
1 ущільнююче кільце

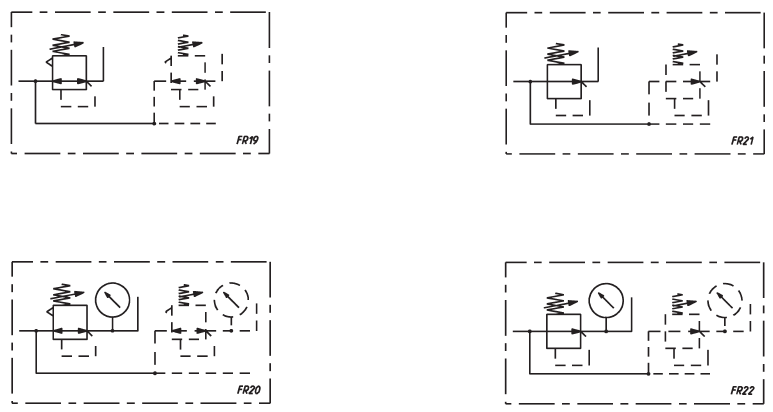

ПНЕВМАТИЧНІ СИМВОЛИ



1
FR19 = регулятор модульної зборки зі скиданням тиску
FR20 = регулятор модульної зборки зі скиданням тиску та манометром
  FR21 = регулятор модульної зборки без скидання тиску
FR22 = регулятор модульної зборки без скидання тиску, з манометром



Показати більше
Кодування замовлення
Код Найменування
Загальні характеристики серії

Конструкція

модульна, компактна, мембранного типу

Матеріали

сплав ЦАМ, NBR, технополімер

Приєднання

G1/4

Вага

0,320 кг

Приєднання для манометра

G1/8

Кріплення

у будь-якому положенні

Робоча температура

-5°C ÷ 50°C (при негативних температурах використовувати осушене повітря)

Покриття

емаль

Тиск на вході

0 ÷ 16 бар

Тиск на виході

0.5 ÷ 10 бар або 0 ÷ 4 бар

Номінальну витрату див. графік

див. графік

Скидання тиску на виході

стандарт
