Фільтри Серія MC

Параметри сортування:

Опис

Доступні фільтри Серії MC з приєднаннями G1/4, G3/8 і G1/2. Стакани цих фільтрів зроблені з металу з віконцями з прозорого пластика і мають конденсатовідвідник, що працює як в ручному, так і в напівавтоматичному режимах.

За запитом можливо замовляти фільтри з фільтруючими елементами, що відрізняються від стандартних і з іншими типами пристроїв для скидання конденсату (див. кодування).

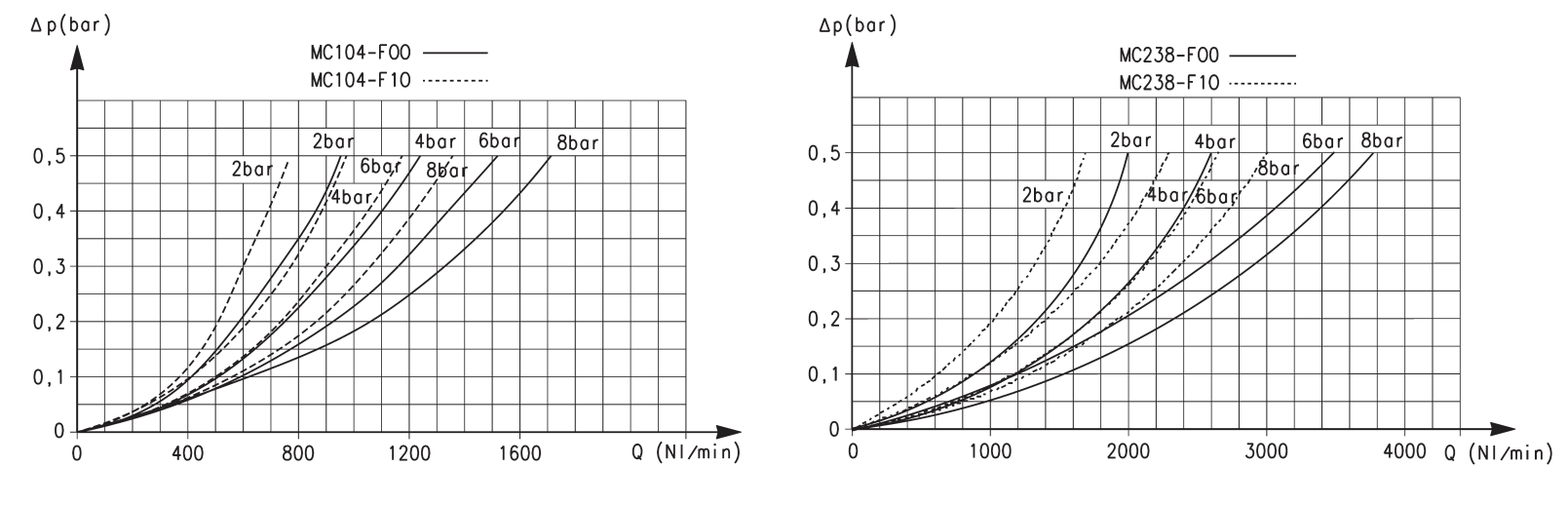

ГРАФІКИ ВИТРАТ



1

Для Мод. MC104-F00 і MC104-F10

Δр = Зниження тиску

Q = Витрати

Для Мод. MC238-F00 і MC238-F10

Δр = Зниження тиску

Q = Витрати

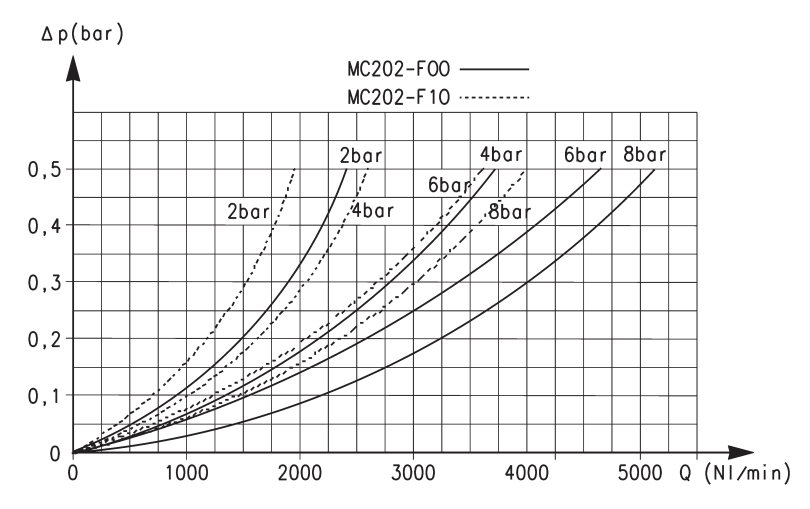

ГРАФІКИ ВИТРАТ



1

Для Мод. MC202-F00 і MC202-F10

Δр = Зниження тиску

Q = Витрати





Показати більше
Кодування замовлення
Код Найменування
Загальні характеристики серії

Конструкція

компактна, модульна, з фільтруючим елементом з HDPE (поліетилен високої щільності)

Матеріали

алюмінієвий сплав, NBR, технополімер

Приєднання

G1/4

G3/8

G1/2

Максимальний об’єм конденсату

28 см³

72 см³

72 см³

Вага

0,339 кг

0,718 кг

0,688 кг

Кріплення

вертикально в магістралі або до стіни

Робоча температура

-5°C ÷ 50°C при 10 бар (при негативних температурах використовувати осушене повітря)

Фільтруючий елемент

25 мкм (стандарт)

5 мкм

Скидання конденсату

ручний / напівавтоматичний (стандарт)

Покриття

емаль

Якість повітря за стандартом ISO 8573-1:2010

ISO 8573-1:2010 [7:8:4] - 25 мкм

ISO 8573-1:2010 [6:8:4] - 5 мкм

Робочий тиск

при ручному / напівавтоматичному і захисному виконанні механізму скидання конденсату 0,3 ÷ 16 бар

при скиданні конденсату за умови перепаду тиску 0,3 ÷ 10 бар

при автоматичному скиданні 1,5 ÷ 12 бар (для G3/8 і G1/2)

Номінальні витрати

див. графік
