Серія 32 (Ø32 - Ø125) ISO 21287 (за винятком довжини)
3D
Серія 32
Серія 32
Завантажити каталог

Параметри сортування:

Опис

Завдяки своїй компактності циліндри пневматичні Серії 32 підходять для установки в обмеженому просторі. Відповідність стандарту ISO 21287 дозволяє використовувати стандартні кріпильні аксесуари відповідні для інших циліндрів, що відповідають стандартам DIN/ISO 6431/VDMA 24562 (Серія 60 і 61).



ЦИЛІНДРИ ПНЕВМАТИЧНІ СЕРІЇ 32 ЗІ СПЕЦІАЛЬНИМ ЗАКІНЧЕННЯМ ШТОКА



11

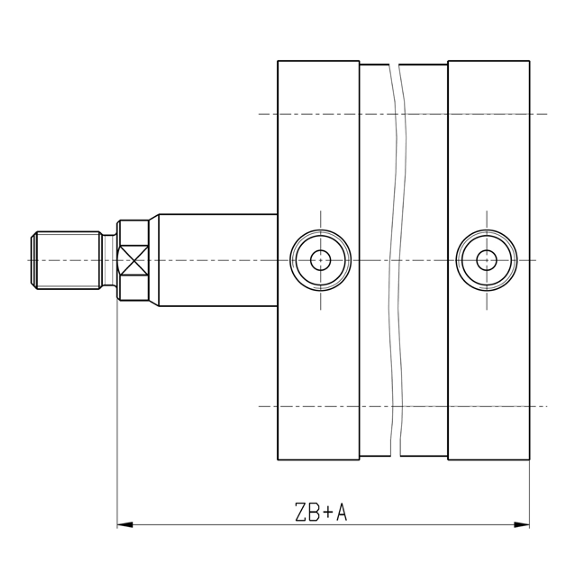

Подовжений шток

В кінці кодування циліндра в дужках вказується розмір А – подовження штока в мм.

Приклад для замовлення:

32M2A040A100(50) – розмір ZB подовжений на 50 мм.



________________________________________________________________________________________________________



12

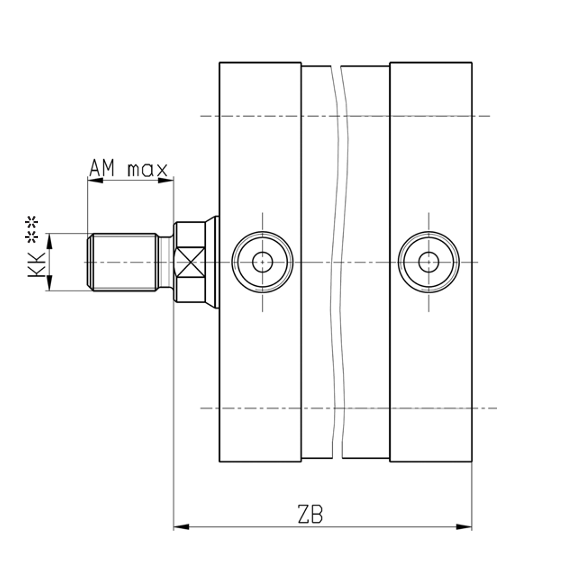

Шток зі спеціальною різьбою✻

В кінці кодування циліндра в дужках

вказується діаметр різьби, крок та довжина в мм.

Приклад для замовлення: 32M2A040A100(M12X1,5-20) – різьба М12,

крок 1,5 мм, довжина 20 мм.

Доступні варіанти спеціальної різьби дивіться в таблиці нижче.



________________________________________________________________________________________________________

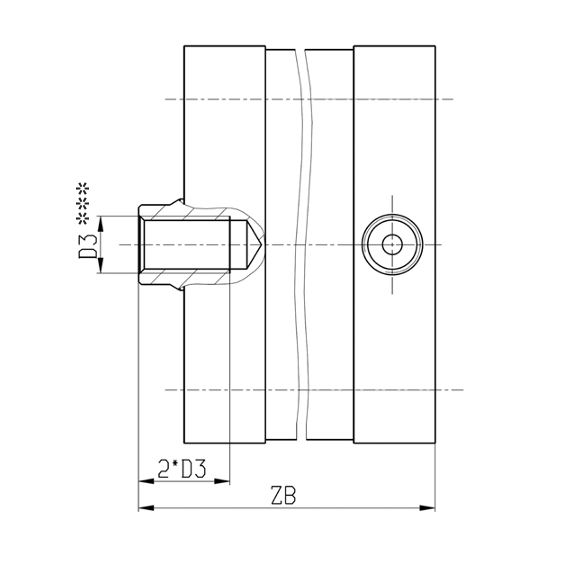

13

Шток із внутрішньою різьбою

В кінці кодування циліндра в дужках вказується розмір різьби та через тире символ F – внутрішня різьба.

Приклад для замовлення:

32F2A040A100(M8-F) – різьба внутрішня (D3) – М8, глибина різьбового отвору 16 мм.

Додаткова вказівка: внутрішня різьба на штоці виконується

тільки з основним (великим) кроком. Глибина різьбового отвору дорівнює двом діаметрам.

Доступні варіанти спеціальної різьби дивіться в таблиці нижче.



________________________________________________________________________________________________________



✻= До складу циліндрів із спеціальною різьбою – гайки не входять.

✻✻= Різьба КК – в дужках крок різьби великий і дрібний згідно ISO 965-1:1998.

✻✻✻= Різьба D3 – крок різьби великий, глибина різьбового отвору дорівнює двом діаметрам.

Можливі замовлення комбінованих виконань: подовжений шток та спеціальна різьба. Приклад для замовлення:

32F2A040A100(50M8-F) – розмір ZB подовжений на 50 мм та різьба внутрішня (D3) – М8.

Приклад для замовлення:

32M2A040A100(50M12X1,5-20) – розмір ZB подовжений на 50 мм та різьба (KK) – М12, крок 1,5 мм, довжина 20 мм.



Таблиця значень стандартного ходу компактних циліндрів серії 32

■ = односторонньої дії

✖ = з протиповоротною платформою

● = двосторонньої дії



Ø5101520253040506080
20✖●■✖●■✖●■✖●■✖●■✖●✖●✖●
25✖●■✖●■✖●■✖●■✖●■✖●✖●✖●
32✖●■✖●■✖●■✖●■✖●■✖●✖●✖●✖●✖●
40✖●■✖●■✖●■✖●■✖●■✖●✖●✖●✖●✖●
50 ✖●■✖●■✖●■✖●■✖●✖●✖●✖●✖●
63 ✖●■✖●■✖●■✖●■✖●✖●✖●✖●✖●
80 ✖●■✖●■✖●■✖●■✖●✖●✖●✖●✖●
100 ✖●■✖●■✖●■✖●■✖●✖●✖●✖●✖●
125 ✖●■✖●■✖●■✖●■✖●✖●✖●✖●✖●
160 ●●●●●●●●●



Доступні варіанти спеціальної різьби



Ø, ммZB, ммA max, ммAM max, ммD3КК
2042.530040M3, M4, M5 М4, М5, М6, М8 (1,25; 1)
2544.530040M4, M5 М5, М6, М8 (1,25; 1), М10 (1,5; 1,25; 1)
325150060M5, M6, M8 М6,М8 (1,25; 1), М10 (1,5; 1,25; 1), М12 (1,75; 1,5; 1,25)
405250060M6, M8 М6,М8 (1,25; 1), М10 (1,5; 1,25; 1), М12 (1,75; 1,5; 1,25)
505350060M8, M10 М10 (1,5; 1,25; 1), М12 (1,75; 1,5; 1,25), М14 (2; 1,5),
635750060M10 M10 (1,5; 1,25; 1), M12 (1,75; 1,5; 1,25),  М14 (2; 1,5), M16 (2; 1,5)
8063.550060M10, M12 M12 (1,75; 1,5; 1,25), М14 (2; 1,5), M16 (2; 1,5),  М18 (2,5; 1,5), M20 (2,5; 2; 1,5)
10076.550060M12, M16 M12 (1,75; 1,5; 1,25), М14 (2; 1,5), M16 (2; 1,5),  М18 (2,5; 1,5), M20 (2,5; 2; 1,5), М24 (3; 2)
12591.550060M12, M16 M12 (1,75; 1,5; 1,25), М14 (2; 1,5), M16 (2; 1,5),  М18 (2,5; 1,5), M20 (2,5; 2; 1,5), М24 (3; 2)

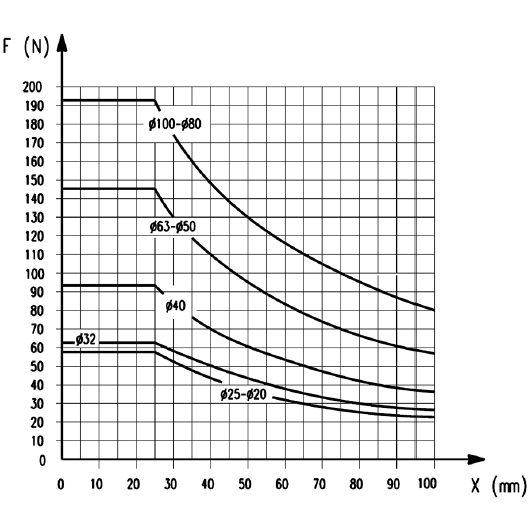

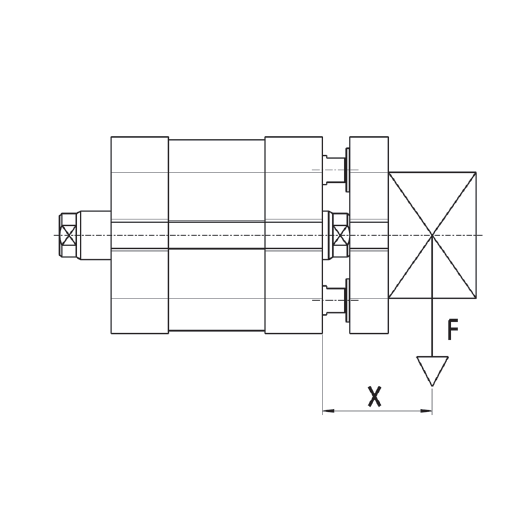

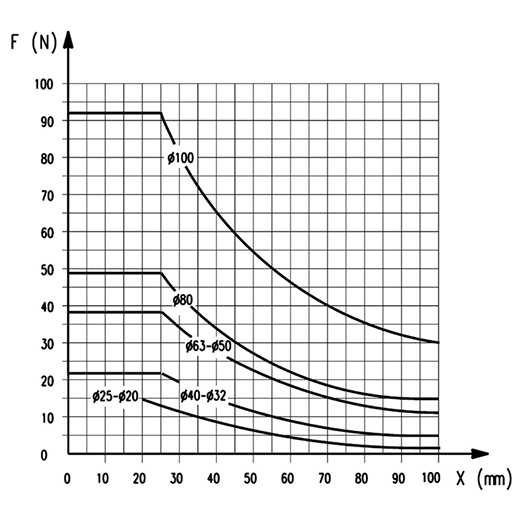

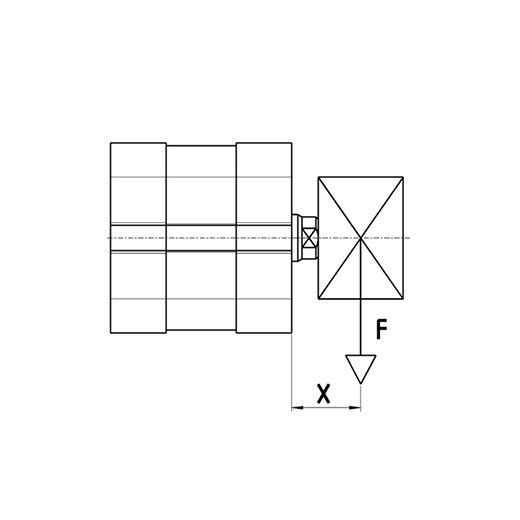

Допустиме навантаження на згин



Графік56



Залежність згинального зусилля (F) від ходу(Х).

(М/Ммах) + (F/ Fmax) < 1

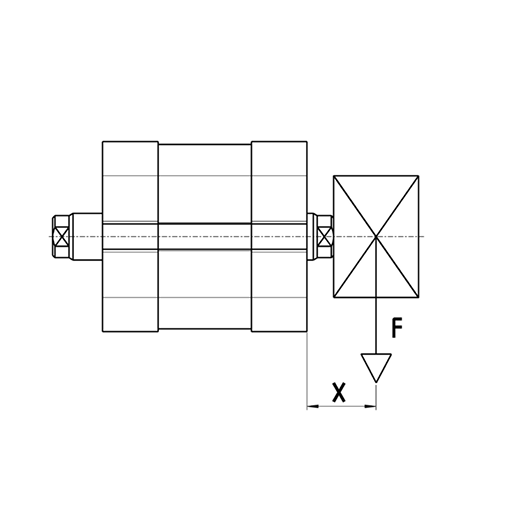

Допустиме навантаження на згин , прохідний шток



Графік556



Залежність згинального зусилля (F) від ходу(Х).

(М/Ммах) + (F/ Fmax) < 1

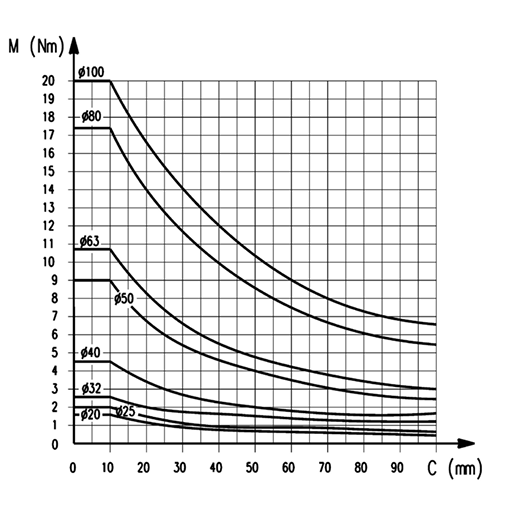

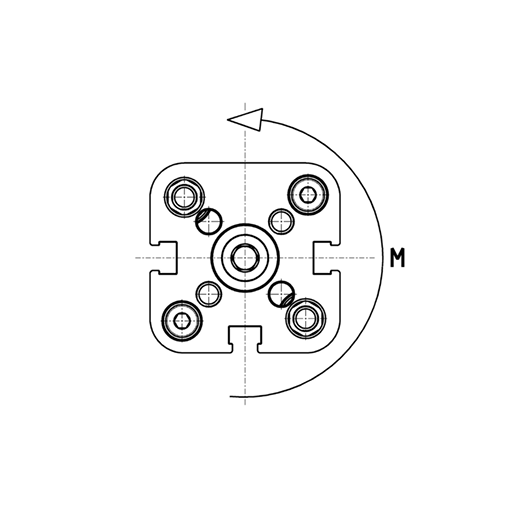

Крутний момент



34
Максимально можливий хід, зазначений у загальних характеристиках серії, при наявності радіального навантаження або крутного моменту обмежується згідно діаграми.

Для циліндра з протиповоротною платформою. Залежність максимального крутного моменту (М) від ходу (X).

(М/Ммах) + (F/Fmax) < 1

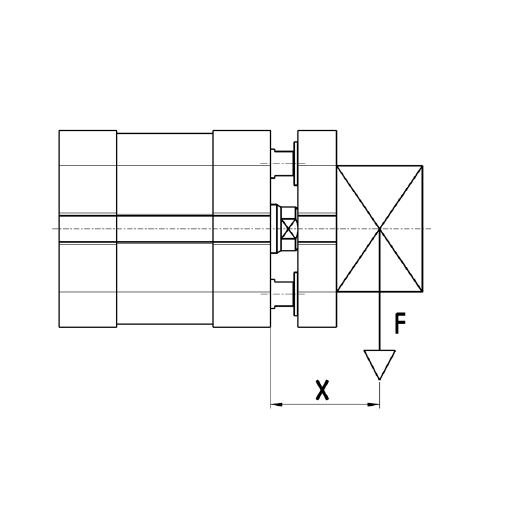

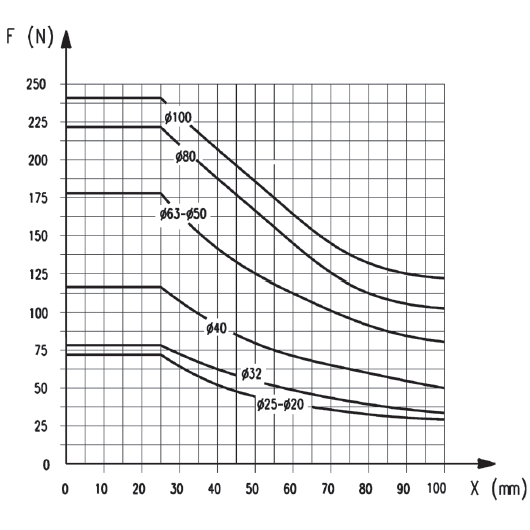

Допустиме навантаження на згин



Графік2



Для циліндра з протиповоротною платформою.

Залежність згинального зусилля (F) від ходу (Х).

(М/Ммах) + (F/Fmax) < 1

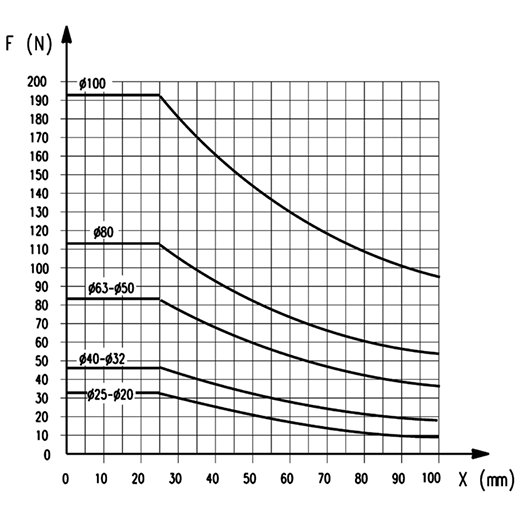

Допустиме навантаження на згин, прохідний шток



Графік4



Для циліндра із протиповоротною платформою і прохідним штоком.

Залежність згинального зусилля (F) від ходу (Х).

(М/Ммах) + (F/Fmax) < 1

Показати більше
Кодування замовлення
Код Найменування
Загальні характеристики серії
Конструкціяпрофіль, компактне виконання
Діяодносторонньої дії з пружинним поверненням; двостороннього дії, магнітний
Матеріалигільза і кришки - анодований алюміній
шток - нержавіюча сталь AISI 303
поршень - алюміній
ущільнення - поліуретан
високотемпературне виконання (140 °): ущільнення - FKM
Кріплення

по різьбовим отворам в кришках

використовуючи підвіски

Робоча температура0 ° ÷ 80 ° C (при сухому повітрі -20 ° C)
Робочий тиск1 ÷ 10 бар - для циліндра двосторонньої дії
2 ÷ 10 бар - для циліндра однобічної дії
Робоче середовищеочищене повітря без необхідності маслорозпилення. Потребує встановлення відцентрового фільтру 25 мкм, для забезпечення класу очищення повітря за стандартом ISO 8573-1:2010 [7:8:4].
Робоча швидкість
(Без навантаження)		10 ÷ 1000 м/с
Ход✻ (мін. - макс.)ø 20, 25 = 5 ÷ 300 мм
ø 32, 40, 50, 63 = 5 ÷ 400 мм
ø 80, 100, 125, 160 = 5 ÷ 500 мм
✻ При використанні магнітних датчиків мінімальний хід 10 мм.



Компанія Camozzi Spa залишає за собою право змінювати моделі і розміри без повідомлення.

Вироби розроблені для промислового вироблення.
