Розподільники Серії 3, з приєднанням G1/8 і G1/4, структурою 3/2, 2 x 3/2, 5/2 і 5/3 лин. / Поз. розроблені в двох основних версіях: - з електропневматичним управлінням і пружиною; - з двостороннім електропневматичним управлінням. Розподільники Серії 3 керуються електричними соленоїдами Серій U і G з розмірами 22х22 мм. Розподільники забезпечені ручним дублюванням. Розподільники з пневматичним керуванням структури 3/2 можуть бути як Н.З., так і Н.О. при подачі тиску в канал 3.
РЕМКОМПЛЕКТИ
| Мод. пневматичного розподільника |
Кодування ремкомплекту |
Склад ремкомплекту |
334D-015-02
334D-E15-02
344D-015-02
344D-E15-02
394D-015-02
394D-E15-02
334D-035
344D-035
394D-035 |
KW-334D |
Кільце ущільнення пілотного клапана, 3х1 – 2 шт.
Манжета поршня – 2 шт.
Ущільнення сепаратора – 6 шт.
Пружина золотника – 2 шт.
|
364-011-02
364-E11-02
374-011-02
374-E11-02
384-011-02
384-E11-02
364-033
374-033
384-033 |
KW-364-011 |
Кільце ущільнення пілотного клапана, 3х1 – 2 шт.
Кільце ущільнення пілотного клапана, 22х1 – 2 шт.
Манжета поршня, Ø20 – 2 шт.
Манжета поршня – 1 шт.
Ущільнення сепаратора – 6 шт.
Пружина золотника – 1 шт. |
334-011-02
334-015-02
334-033
334-035
334-E11-02
334-E15-02
334-015-02
344-035
344-E15-02
354-011-02
354-015-02
354-E11-02
354-E15-02
354-033
354-035 |
KW-354-015 |
Кільце ущільнення пілотного клапана, 3х1 – 2 шт.
Манжета поршня, Ø20 – 2 шт.
Ущільнення сепаратора – 6 шт.
Пружина золотника – 1 шт.
|
| 354N-925 |
KW-354N |
Кільце ущільнення пілотного клапана, 3х1 – 1 шт.
Манжета поршня – 1 шт.
Ущільнення сепаратора – 6 шт.
Пружина золотника – 1 шт.
|
338-...
338L-...
348-...
348L-... |
KW-338 |
Сепаратор - 3 шт.
Кільце ущільнення пілотного клапана, 3х1 - 2 шт.
Манжета поршня – 2 шт.
Ущільнення сепаратора – 4 шт.
Пружина золотника – 1 шт.
|
| 358-... |
KW-358 |
Сепаратор - 5шт.
Ущільнення сепаратора – 6 шт.
Кільце ущільнення пілотного клапана, 3х1 - 2 шт.
Манжета поршня – 2 шт.
Пружина золотника – 1 шт. |
368-...
378-... |
KW-368-378 |
Сепаратор – 5 шт.
Кільце ущільнення, 2,7х1,2 – 2 шт.
Кільце ущільнення, 18х1 – 2 шт.
Манжета поршня – 1 шт.
Ущільнення сепаратора – 6 шт.
Пружина золотника – 1 шт.
|
ТИПИ РУЧНОГО ДУБЛЮВАННЯ
 |

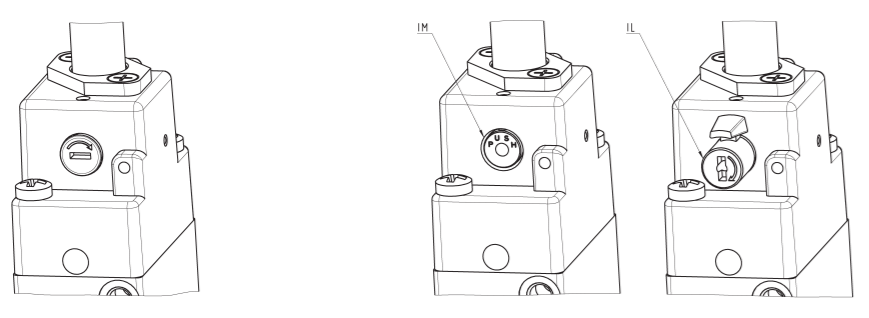

Приклад розподільника з бістабільним ручним дублюванням під викрутку (стандарт).
|
Примеры распределителей с моностабильной кнопкой (IM) и бистабильным (IL) ручным дублированием. Оба исполнения доступны только по заказу.
Пример кода для заказа: 354-015-02IL.
|
