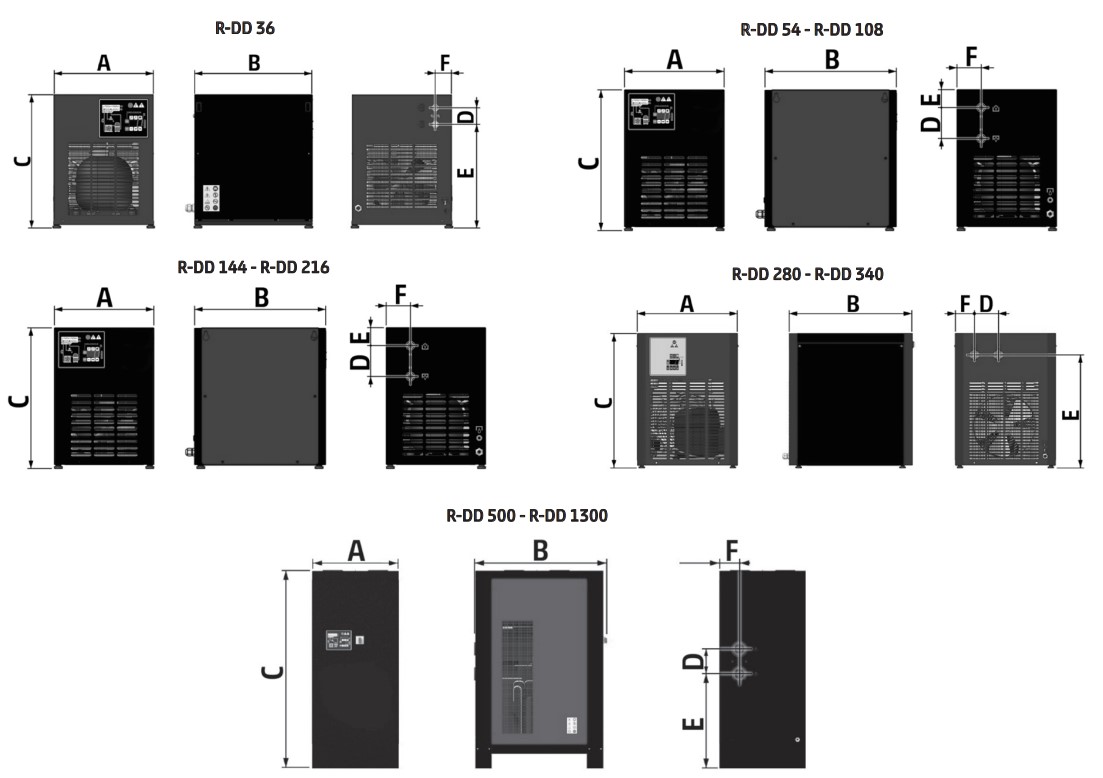

R-DD - рефрижераторний осушувач, був розроблений для зниження точки роси стисненого повітря за рахунок його охолодження. При охолодженні водяна пара в повітрі переходить з газоподібного стану у рідкий. Надлишкова волога в повітрі конденсується і виводиться з системи. Продуктивність рефрижераторних осушувачів підбирається згідно витратної характеристики обладнання з вихідним потоком 36 Нм3/год - 1300 Нм3 /год. Рефрижераторні осушувачі з повітряним охолодженням Серії R-DD зберігають високу продуктивність навіть при високих температурах навколишнього середовища і високих температурах повітря на вході. Високоефективний, компактний осушувач здатний ефективно працювати з гарантовано низьким значенням перепаду тисків стисненого повітря при досягненні температури навколишнього середовища до 45°C і температури стисненого повітря на вході в осушувач до 55°C.

Приклад для підбору типорозміру осушувача

(1) Якщо коригуючий коефіцієнт в зазначених таблицях не дорівнює 1, тоді значення реальних витрат необхідно скоригувати.

Приклад 1. ВІД ОБРАНОГО ОСУШУВАЧА ДО РЕАЛЬНИХ ВИТРАТ: Якщо обраний осушувач з кодом R-DD 0054 і номінальною продуктивністю 900 Нл/хв, тоді при тиску 5 бар (К1 = 0,85), температурі повітря на вході +45 °C (К2 = 0,71), температурі точки роси +7 °C (К3 = 1) і температурі навколишнього середовища 30 °C (К4 = 0,96) витрати повітря через осушувач не повинні перевищувати 900  0,85 0,71 1 0,96 = 522 Нл/хв.

Приклад 2. ВІД ВІДОМИХ ВИТРАТ ДО ВИБОРУ ОСУШУВАЧА: Якщо витрати споживача дорівнюють 800 Нл/хв при тих же вимогах до точки роси і параметрах робочого тіла і довкілля, тоді необхідно вибрати осушувач з витратами більше, ніж 800 / (0,85 0,71 1 0,96) = 1380 Нл/хв, тобто модель з кодом R-DD 0180 (номінальні витрати 1800 Нл/хв).
