Фітинг 1310
3D
1310
1310
1310
1310
Завантажити каталог

Параметри сортування:

Опис

Фітинги для з'єднання мідних, латунних і пластикових трубок: ø 4, 6, 8, 10, 12 мм Приєднання: BSP (G1 / 8, G1 / 4), BSPT (R1 / 8, R1 / 4, R3 / 8, R1 / 2)

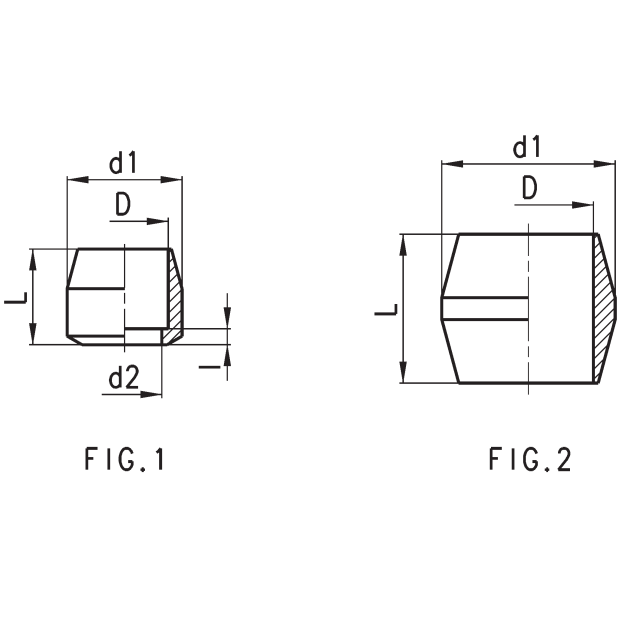

Мод.

D

d1

d2

I

L

Вага (г)

1310 4

4

7,8

3

1

8

2

1310 6

6

7,8

4,5

1

7

1

1310 8

8

10,8

7

1,5

9

3

1310 10

10

13,8

9

1,5

11,5

5

1310 12-M18

12

16,3

12

-

11

6 ✻



✻ = біконічна втулка



1



Показати більше
Кодування замовлення
Код Найменування
Загальні характеристики серії

Матеріали

 латунь OT58, покрита нікелем

Приєднання

 конічна ISO 7 (BSPT), циліндрична ISO 228 (BSP)

Робочий тиск

 макс. 40 бар (залежно від трубки)

Трубки для приєднання

 мідні та пластикові

Діаметри трубок

 4, 6, 8, 10, 12 мм – для мідних трубок;
6/4, 8/6, 10/8, 12/10 мм - для пластикових трубок

Робоче середовище

 стиснене повітря та рідини, сумісні з матеріалами фітингів та трубок

Температура

 (див. технічні характеристики трубок)



 ПРИКЛАД МОНТАЖУ ФІТИНГУ З ПЛАСТИКОВОЮ ТРУБКОЮ



1



Компанія Camozzi Spa залишає за собою право змінювати моделі і розміри без повідомлення.

Вироби розроблені для промислового вироблення.
