Фітинг 1230
3D
1230
1230
1230
1230
Завантажити каталог

Параметри сортування:

Опис

Фітинги для з'єднання мідних, латунних і пластикових трубок: ø 4, 6, 8, 10, 12 мм Приєднання: BSP (G1 / 8, G1 / 4), BSPT (R1 / 8, R1 / 4, R3 / 8, R1 / 2)

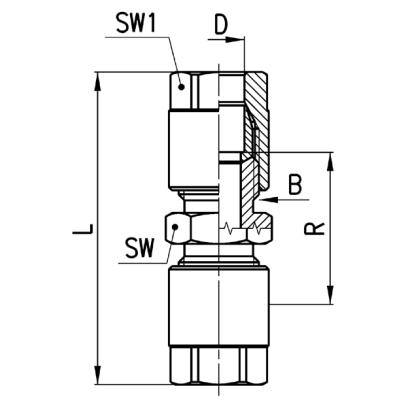

Мод.

D

B

L

R

SW

SW1

Вага (г)

1230 4

4

1/8

42,5

21,5

12

12

29

1230 6

6

1/8

42,5

21,5

12

12

26

1230 8

8

1/4

51

25

14

14

48

1230 10

10

3/8

56

25

17

17

83

1230 12

12

M18x1,5

54

13

19

19

140✻



✻ = біконічна втулка



1230
Показати більше
Кодування замовлення
Код Найменування
Загальні характеристики серії



Матеріали

 латунь OT58, покрита нікелем

Приєднання

 конічна ISO 7 (BSPT), циліндрична ISO 228 (BSP)

Робочий тиск

 макс. 40 бар (залежно від трубки)

Трубки для приєднання

 мідні та пластикові

Діаметри трубок

 4, 6, 8, 10, 12 мм – для мідних трубок;
6/4, 8/6, 10/8, 12/10 мм - для пластикових трубок

Робоче середовище

 стиснене повітря та рідини, сумісні з матеріалами фітингів та трубок

Температура

 (див. технічні характеристики трубок)



 ПРИКЛАД МОНТАЖУ ФІТИНГУ З ПЛАСТИКОВОЮ ТРУБКОЮ



1
