Фітинг 1210
3D
1210
1210
1210
1210
Завантажити каталог

Параметри сортування:

Опис

Фітинги для з'єднання мідних, латунних і пластикових трубок: ø 4, 6, 8, 10, 12 мм

Приєднання: BSP (G1 / 8, G1 / 4), BSPT (R1 / 8, R1 / 4, R3 / 8, R1 / 2)

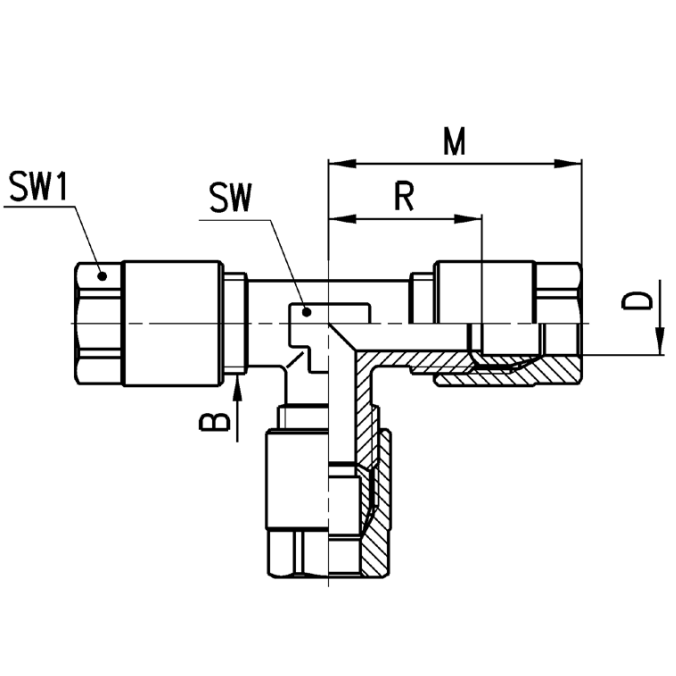

Трійники



Мод.

D

B

M

R

SW

SW1

Вага (г)

1210 4

4

1/8

29,5

19

9

12

45

1210 6

6

1/8

29,5

19

9

12

42

1210 8

8

1/4

33

20

12

14

79

1210 10

10

3/8

38

22,5

13

17

133

1210 12

12

M18x1,5

37

16,5

16

19

144 ✻



✻ = біконічна втулка



1210



Показати більше
Кодування замовлення
Код Найменування
Загальні характеристики серії

Матеріали

 латунь OT58, покрита нікелем

Приєднання

 конічна ISO 7 (BSPT), циліндрична ISO 228 (BSP)

Робочий тиск

 макс. 40 бар (залежно від трубки)

Трубки для приєднання

 мідні та пластикові

Діаметри трубок

 4, 6, 8, 10, 12 мм – для мідних трубок;
6/4, 8/6, 10/8, 12/10 мм - для пластикових трубок

Робоче середовище

 стиснене повітря та рідини, сумісні з матеріалами фітингів та трубок

Температура

 (див. технічні характеристики трубок)

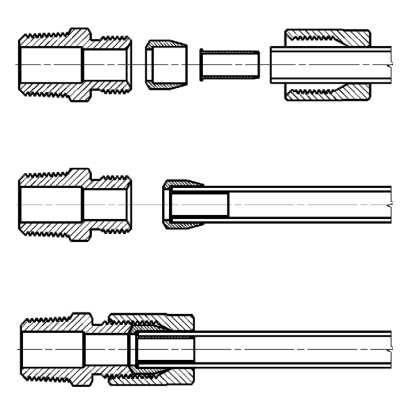

 ПРИКЛАД МОНТАЖУ ФІТИНГУ З ПЛАСТИКОВОЮ ТРУБКОЮ



1
