Опис
Фітинги для з'єднання мідних, латунних і пластикових трубок: ø 4, 6, 8, 10, 12 мм
Приєднання: BSP (G1 / 8, G1 / 4), BSPT (R1 / 8, R1 / 4, R3 / 8, R1 / 2)

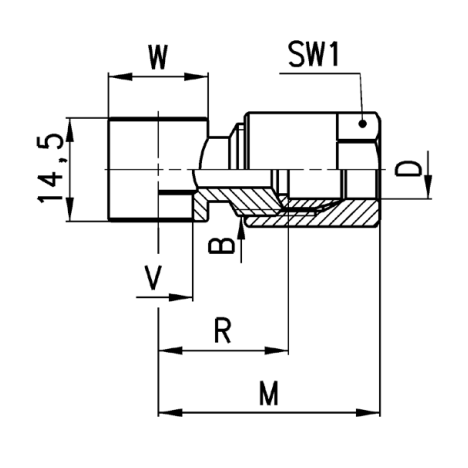

Мод. |
D |
B |
R |
M |
V |
W |
SW1 |
Вага (г) |
|
1170 6-1/8 |
6 |
1/8 |
17,5 |
28 |
9,8 |
ø 14 |
12 |
20 |
✻ |
1170 6-1/4 |
6 |
1/8 |
20 |
30,5 |
13,2 |
ø 18 |
12 |
24 |
✻ |
1170 8-1/8 |
8 |
1/4 |
18 |
31 |
9,8 |
ø 14 |
14 |
31 |
◦ |
Для збірки з:
✻ = Мод. 1631, 1635, SCU, SCV, SCO...
◦ = Мод. 1635, SCU, SCV, SCO.
Код | Найменування |
---|
Матеріали |
латунь OT58, покрита нікелем |
Приєднання |
конічна ISO 7 (BSPT), циліндрична ISO 228 (BSP) |
Робочий тиск |
макс. 40 бар (залежно від трубки) |
Трубки для приєднання |
мідні та пластикові |
Діаметри трубок |
4, 6, 8, 10, 12 мм – для мідних трубок; 6/4, 8/6, 10/8, 12/10 мм - для пластикових трубок |
Робоче середовище |
стиснене повітря та рідини, сумісні з матеріалами фітингів та трубок |
Температура |
(див. технічні характеристики трубок) |
ПРИКЛАД МОНТАЖУ ФІТИНГУ З ПЛАСТИКОВОЮ ТРУБКОЮ
![]() |
