Фітинг 1093
Опис
Фітинги для з'єднання мідних, латунних і пластикових трубок: ø 4, 6, 8, 10, 12 мм
Приєднання: BSP (G1 / 8, G1 / 4), BSPT (R1 / 8, R1 / 4, R3 / 8, R1 / 2)

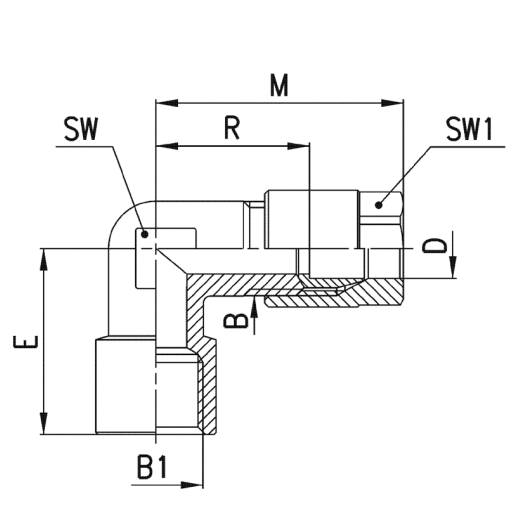

Кутові з внутрішньою різьбою
Мод. |
D |
B1 |
B |
E |
M |
R |
SW |
SW1 |
Вага (г) |
1093 4-1/8 |
4 |
G1/8 |
1/8 |
19 |
29,5 |
18,5 |
12 |
12 |
31 |
1093 6-1/8 |
6 |
G1/8 |
1/8 |
19 |
29,5 |
19 |
12 |
12 |
25 |
1093 6-1/4 |
6 |
G1/4 |
1/8 |
23 |
30,5 |
20 |
13 |
12 |
39 |
1093 8-1/8 |
8 |
G1/8 |
1/4 |
19 |
33 |
20 |
11 |
14 |
39 |
1093 8-1/4 |
8 |
G1/4 |
1/4 |
23 |
35 |
22 |
13 |
14 |
44 |
![]() |
Показати більше
Код | Найменування |
---|
Матеріали |
латунь OT58, покрита нікелем |
Приєднання |
конічна ISO 7 (BSPT), циліндрична ISO 228 (BSP) |
Робочий тиск |
макс. 40 бар (залежно від трубки) |
Трубки для приєднання |
мідні та пластикові |
Діаметри трубок |
4, 6, 8, 10, 12 мм – для мідних трубок; 6/4, 8/6, 10/8, 12/10 мм - для пластикових трубок |
Робоче середовище |
стиснене повітря та рідини, сумісні з матеріалами фітингів та трубок |
Температура |
(див. технічні характеристики трубок) |
ПРИКЛАД МОНТАЖУ ФІТИНГУ З ПЛАСТИКОВОЮ ТРУБКОЮ
![]() |
