Фітинг 1063
3D
1063
1063
1063
1063
Завантажити каталог

Параметри сортування:

Опис

Фітинги для з'єднання мідних, латунних і пластикових трубок: ø 4, 6, 8, 10, 12 мм

Приєднання: BSP (G1 / 8, G1 / 4), BSPT (R1 / 8, R1 / 4, R3 / 8, R1 / 2)



Прямі з внутрішньою різьбою

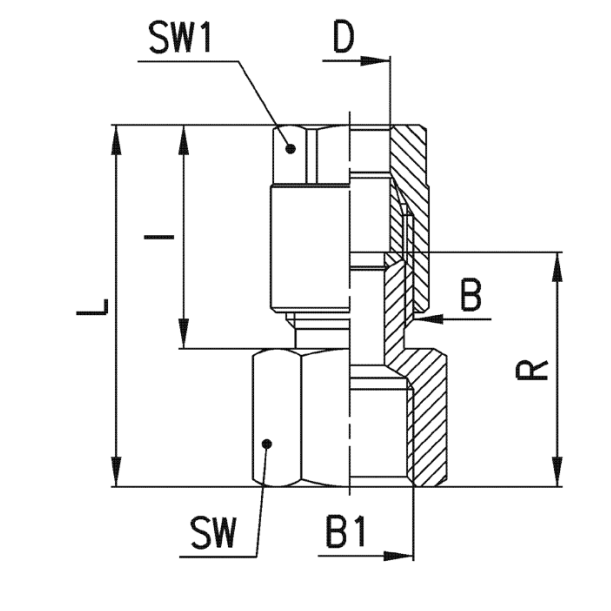

Мод.

D

B1

B

I

L

R

SW

SW1

Вага (г)

1063 4-1/8

4

G1/8

1/8

19

29

18,5

13

12

19

1063 6-1/8

6

G1/8

1/8

19

29

18,5

13

12

18

1063 6-1/4

6

G1/4

1/8

19

30,5

20

17

12

25

1063 8-1/8

8

G1/8

1/4

23

33

20

14

14

31

1063 8-1/4

8

G1/4

1/4

23

34,5

21,5

17

14

35



1063



Показати більше
Кодування замовлення
Код Найменування
Загальні характеристики серії

Матеріали

 латунь OT58, покрита нікелем

Приєднання

 конічна ISO 7 (BSPT), циліндрична ISO 228 (BSP)

Робочий тиск

 макс. 40 бар (залежно від трубки)

Трубки для приєднання

 мідні та пластикові

Діаметри трубок

 4, 6, 8, 10, 12 мм – для мідних трубок;
6/4, 8/6, 10/8, 12/10 мм - для пластикових трубок

Робоче середовище

 стиснене повітря та рідини, сумісні з матеріалами фітингів та трубок

Температура

 (див. технічні характеристики трубок)



 ПРИКЛАД МОНТАЖУ ФІТИНГУ З ПЛАСТИКОВОЮ ТРУБКОЮ



1



Компанія Camozzi Spa залишає за собою право змінювати моделі і розміри без повідомлення.

Вироби розроблені для промислового вироблення.
