Фітинг 1050
3D
1050
1050
1050
1050
Завантажити каталог

Параметри сортування:

Опис

Фітинги для з'єднання мідних, латунних і пластикових трубок: ø 4, 6, 8, 10, 12 мм

Приєднання: BSP (G1 / 8, G1 / 4), BSPT (R1 / 8, R1 / 4, R3 / 8, R1 / 2)

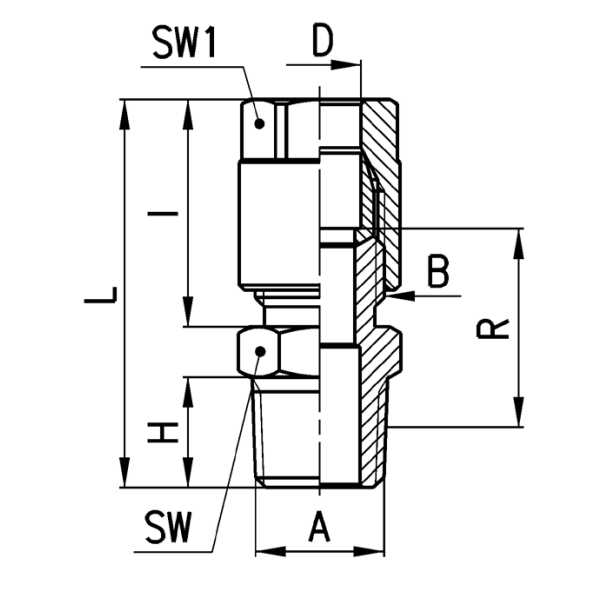

Прямі



Мод. D A B H I L R SW SW1 Вага(г)
1050 4-1/8 4 R1/8 1/8 7,5 19 31 14 12 12 19
1050 6-1/8 6 R1/8 1/8 7,5 19 31 14 12 12 18
1050 6-1/4 6 R1/4 1/8 11 19 35 16,5 14 12 23
1050 8-1/8 8 R1/8 1/4 7,5 23 35 15,5 14 14 29
1050 8-1/4 8 R1/4 1/4 11 23 39 18 14 14 33
1050 8-3/8 8 R3/8 1/4 11,5 23 39,5 18 17 14 40
1050 10-1/4 10 R1/4 3/8 11 25,5 41,5 18 17 17 51
1050 10-3/8 10 R3/8 3/8 11,5 25,5 42 18 17 17 55
1050 10-1/2 10 R1/2 3/8 14 25,5 45 18 22 17 65
1050 12-1/4 12 R1/4 M18x1,5 11 24,5 40,5 12 19 19  56 ✻
1050 12-3/8 12 R3/8 M18x1,5 11,5 24,5 41 12 19 19  58 ✻
1050 12-1/2 12 R1/2 M18x1,5 14 24,5 44 12 22 19  68 ✻



✻ = біконічна втулка



1050



Показати більше
Кодування замовлення
Код Найменування
Загальні характеристики серії

Матеріали

 латунь OT58, покрита нікелем

Приєднання

 конічна ISO 7 (BSPT), циліндрична ISO 228 (BSP)

Робочий тиск

 макс. 40 бар (залежно від трубки)

Трубки для приєднання

 мідні та пластикові

Діаметри трубок

 4, 6, 8, 10, 12 мм – для мідних трубок;
6/4, 8/6, 10/8, 12/10 мм - для пластикових трубок

Робоче середовище

 стиснене повітря та рідини, сумісні з матеріалами фітингів та трубок

Температура

 (див. технічні характеристики трубок)



 ПРИКЛАД МОНТАЖУ ФІТИНГУ З ПЛАСТИКОВОЮ ТРУБКОЮ



1



Компанія Camozzi Spa залишає за собою право змінювати моделі і розміри без повідомлення.

Вироби розроблені для промислового вироблення.
