Опис

Фітинги для з'єднання мідних, латунних і пластикових трубок: ø 4, 6, 8, 10, 12 мм

Приєднання: BSP (G1 / 8, G1 / 4), BSPT (R1 / 8, R1 / 4, R3 / 8, R1 / 2)



Кутові неповоротні

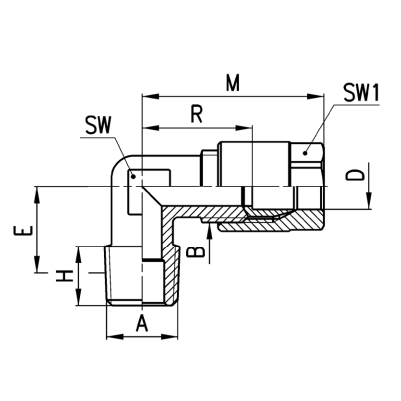

Мод. D A B E H M R SW SW1 Вага(г)
1020 4-1/8 4 R1/8 1/8 11,5 7,5 29,5 19 9 12 21
1020 6-1/8 6 R1/8 1/8 11,5 7,5 29,5 19 9 12 19
1020 6-1/4 6 R1/4 1/8 13,5 11 29,5 19 12 12 27
1020 8-1/8 8 R1/8 1/4 11,5 7,5 33 20 11 14 35
1020 8-1/4 8 R1/4 1/4 13,5 11 33 20 12 14 36
1020 8-3/8 8 R3/8 1/4 15,5 11,5 35 22 14 14 50
1020 10-1/4 10 R1/4 3/8 15 11 38 22,5 13 17 59
1020 10-3/8 10 R3/8 3/8 15,5 11,5 38 22,5 14 17 58
1020 10-1/2 10 R1/2 3/8 16 14 38 22,5 16 17 78
1020 12-1/4 12 R1/4 M18x1,5 15 11 37 16,5 15 19  66 ✻
1020 12-3/8 12 R3/8 M18x1,5 15 11,5 37 16,5 15 19  66 ✻
1020 12-1/2 12 R1/2 M18x1,5 16 14 37 16,5 16 19  75 ✻



✻ = біконічна втулка



1020



Показати більше
Кодування замовлення
Кодcopy Найменуванняcopy
Загальні характеристики серії

Матеріали

 латунь OT58, покрита нікелем

Приєднання

 конічна ISO 7 (BSPT), циліндрична ISO 228 (BSP)

Робочий тиск

 макс. 40 бар (залежно від трубки)

Трубки для приєднання

 мідні та пластикові

Діаметри трубок

 4, 6, 8, 10, 12 мм – для мідних трубок;
6/4, 8/6, 10/8, 12/10 мм - для пластикових трубок

Робоче середовище

 стиснене повітря та рідини, сумісні з матеріалами фітингів та трубок

Температура

 (див. технічні характеристики трубок)



 ПРИКЛАД МОНТАЖУ ФІТИНГУ З ПЛАСТИКОВОЮ ТРУБКОЮ



1

Компанія Camozzi Spa залишає за собою право змінювати моделі і розміри без повідомлення.
