Фітинг 1000

Параметри сортування:

Опис

Фітинги для з'єднання мідних, латунних і пластикових трубок: ø 4, 6, 8, 10, 12 мм

Приєднання: BSP (G1 / 8, G1 / 4), BSPT (R1 / 8, R1 / 4, R3 / 8, R1 / 2)



Трійники

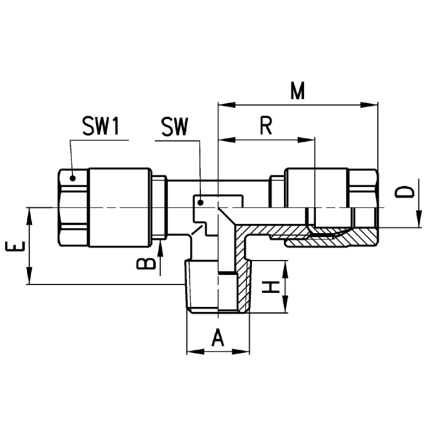

Мод. D A B E H M R SW SW1 Вага (г)
1000 4-1/8 4 R1/8 1/8 11,5 7,5 29,5 19 9 12 35
1000 6-1/8 6 R1/8 1/8 11,5 7,5 29,5 19 9 12 33
1000 8-1/4 8 R1/4 1/4 13,5 11 33 20 12 14 63
1000 10-1/4 10 R1/4 3/8 15 11 38 22,5 13 17 104



1000



Показати більше
Кодування замовлення
Код Найменування
Загальні характеристики серії

Матеріали

латунь OT58, покрита нікелем

Приєднання

конічна ISO 7 (BSPT), циліндрична ISO 228 (BSP)

Робочий тиск

макс. 40 бар (залежно від трубки)

Трубки для приєднання

мідні та пластикові

Діаметри трубок

4, 6, 8, 10, 12 мм – для мідних трубок;
6/4, 8/6, 10/8, 12/10 мм - для пластикових трубок

Робоче середовище

стиснене повітря та рідини, сумісні з матеріалами фітингів та трубок

Температура

(див. технічні характеристики трубок)



ПРИКЛАД МОНТАЖУ ФІТИНГУ З ПЛАСТИКОВОЮ ТРУБКОЮ
