Фітинг 8432
Опис
Основною відмінністю фітингів Серії 8000 є введення додаткових ущільнень (рішення запатентоване). Це дає можливість забезпечити надійність та герметичність з’єднань, що повністю усуває витоки повітря крізь мікроподряпини на зовнішній поверхні трубки, які виникають при багатократній комутації. Оскільки для комутації непотрібно спеціальних інструментів, суттєво скорочується час монтажу та обслуговування устаткування. За допомогою фітингів можливо як з’єднувати трубки між собою, так і приєднувати їх до різьбових отворів.
Трійники
Фітинги з ущільнюючим кільцем

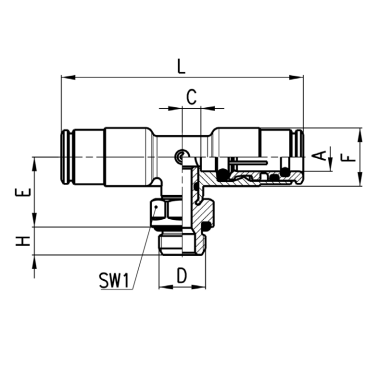

Мод. | A | D | C | E | F | H | L | SW1 | Вага(г) |
8432 4-1/8 | 4 | G1/8 | 3 | 14,5 | 10 | 6 | 43 | 12 | 25 |
8432 6-1/8 | 6 | G1/8 | 4 | 15 | 12,5 | 6 | 52 | 12 | 33 |
8432 8-1/8 | 8 | G1/8 | 5 | 16 | 14,5 | 6 | 58 | 12 | 42 |
8432 8-1/4 | 8 | G1/4 | 5 | 17 | 14,5 | 7 | 58 | 15 | 49 |
Показати більше
Код | Найменування |
---|
Матеріали | корпус – нікельована латунь, ущільнення – NBR |
Приєднання | трубна циліндрична ISO-228 (BSP) |
Тиск | -0,9 ÷ 60 бар. Робочий тиск фітингів до 60 бар, якщо це не лімітує робочий тиск трубки |
Трубки для | поліестер, поліамід, поліетилен, поліуретан, PTFE |
Діаметри трубок | ø 4, 6, 8, 10 мм |
Робоче середовище | стиснене повітря та рідини, нейтральні до ущільнень, наприклад, вода (при використанні інших середовищ, будь ласка, звертайтесь до наших інженерів) |
Температура | -20°C ÷ 80°C |
