Опис
Ці нові моделі виконані з технополімера, що забезпечує основні технічні характеристики, які вже закладені в фітингах Camozzi.
Для збірки з Мод. 7632 02, 7632 03
![]() |
|

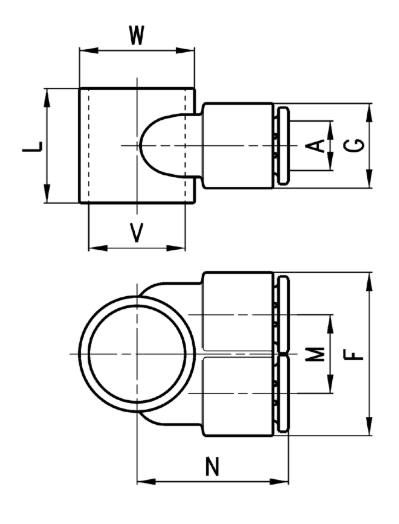

A |
F |
G |
L |
M |
N |
V |
W |
Вага (г) |
|
4 |
22,3 |
11,6 |
15,5 |
10,7 |
21 |
11 |
14 |
6 |
|
6 |
22,3 |
11,6 |
15,5 |
10,7 |
21 |
11 |
14 |
7 |
|
6 |
26,6 |
13,9 |
18,5 |
12,7 |
24,5 |
15,5 |
18,5 |
9 |
|
8 |
26,6 |
13,9 |
15,5 |
12,7 |
22 |
11 |
14 |
10 |
|
8 |
26,6 |
13,9 |
18,5 |
12,7 |
24,5 |
15,5 |
18,5 |
10 |
|
10 |
31 |
16 |
18,5 |
15 |
26,5 |
15,5 |
18,5 |
13 |
Код | Найменування |
---|
Матеріали |
корпус – технополімер, цанга – латунь OT58 покрита нікелем, ущільнююче кільце – NBR, вставка латунь OT58 |
Приєднання |
трубна циліндрична різьба ISO 228 (BSP) |
Робочий тиск |
-0,9 ÷ 16 бар |
Трубки для приєднання |
поліестер, поліамід, поліетилен, поліуретан, PTFE |
Діаметри трубок |
ø 4, 6, 8, 10, 12, 16 мм |
Робоче середовище |
стиснене повітря (при використанні інших середовищ, будь ласка, звертайтесь до наших інженерів) |
Робоча температура |
-20°C ÷ 60°C (див. характеристики трубок) |
ПРИКЛАД МОНТАЖУ
![]() |
