Фітинг 7612 03
3D
7612 03
7612 03
Завантажити каталог

Параметри сортування:

Опис

Ці нові моделі виконані з технополімера, що забезпечує основні технічні характеристики, які вже закладені в фітингах Camozzi.



Пустотілі болти з трьома сережками (банджо)



1

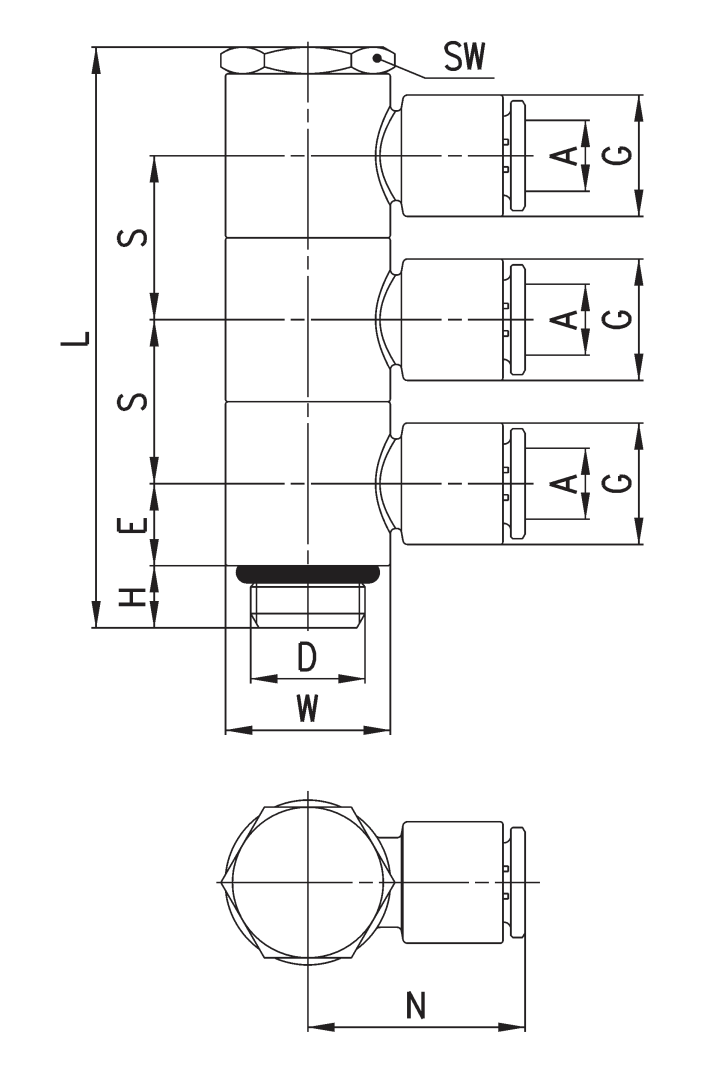

Мод. A D E G H L N S W SW Вага(г)
7612 03-4-1/8 4 G1/8 7,75 11,6 5 54 21 15,5 14 13 29
7612 03-6-1/8 6 G1/8 7,75 11,6 5 54 21 15,5 14 13 30
7612 03-6-1/4 6 G1/4 9,25 13,9 6 64,5 24,5 18,5 18,5 17 55
7612 03-8-1/8 8 G1/8 7,75 13,9 5 54 22,5 15,5 14 13 34
7612 03-8-1/4 8 G1/4 9,25 13,9 6 64,5 24,5 18,5 18,5 17 57
7612 03-10-1/4 10 G1/4 9,25 16,1 6 64,5 27 18,5 18,5 17 62



Показати більше
Кодування замовлення
Код Найменування
Загальні характеристики серії

 Матеріали

корпус – технополімер,

цанга – латунь OT58 покрита нікелем,

ущільнююче кільце – NBR,

вставка латунь OT58

Приєднання

 трубна циліндрична різьба ISO 228 (BSP)

Робочий тиск

 -0,9 ÷ 16 бар

Трубки для приєднання

 поліестер, поліамід, поліетилен, поліуретан, PTFE

Діаметри трубок

 ø 4, 6, 8, 10, 12, 16 мм

Робоче середовище

 стиснене повітря (при використанні інших середовищ, будь ласка, звертайтесь до наших інженерів)

Робоча температура

 -20°C ÷ 60°C (див. характеристики трубок)



ПРИКЛАД МОНТАЖУ



1



Компанія Camozzi Spa залишає за собою право змінювати моделі і розміри без повідомлення.

Вироби розроблені для промислового вироблення.
