Нова продукція

Фітинг 7610
3D
7610
7610
Завантажити каталог

Параметри сортування:

Опис

Ці нові моделі виконані з технополімера, що забезпечує основні технічні характеристики, які вже закладені в фітингах Camozzi.

Для збірки з Мод. 7632 02, 7632 03



1

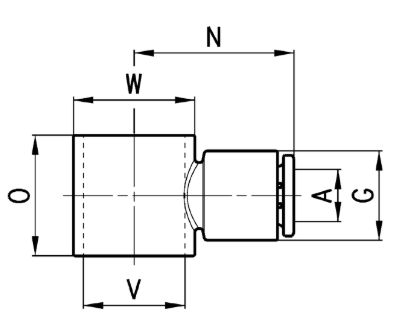

Мод.

A

G

N

O

V

W

 Вага (г)

7610 4-1/8

4

11,6

21

15,5

11

14

 3

7610 6-1/8

6

11,6

21

15,5

11

14

 4

7610 6-1/4

6

13,9

24,5

18,5

15,5

18,5

 6

7610 8-1/8

8

13,9

22,5

15,5

11

14

 5

7610 8-1/4

8

13,9

24,5

18,5

15,5

18,5

 7

7610 10-1/4

10

16,1

27

18,5

15,5

18,5

 7

7610 10-3/8

10

20,2

29

22

18

22

 11

7610 12-3/8

12

20,2

29

22

18

22

 12



Показати більше
Кодування замовлення
Код Найменування
Загальні характеристики серії

 Матеріали

корпус – технополімер,

цанга – латунь OT58 покрита нікелем,

ущільнююче кільце – NBR,

вставка латунь OT58

Приєднання

 трубна циліндрична різьба ISO 228 (BSP)

Робочий тиск

 -0,9 ÷ 16 бар

Трубки для приєднання

 поліестер, поліамід, поліетилен, поліуретан, PTFE

Діаметри трубок

 ø 4, 6, 8, 10, 12, 16 мм

Робоче середовище

 стиснене повітря (при використанні інших середовищ, будь ласка, звертайтесь до наших інженерів)

Робоча температура

 -20°C ÷ 60°C (див. характеристики трубок)



ПРИКЛАД МОНТАЖУ



1



Компанія Camozzi Spa залишає за собою право змінювати моделі і розміри без повідомлення.

Вироби розроблені для промислового вироблення.
