Фітинг 7542
3D
7542
7542
Завантажити каталог
Завантажити креслення

Параметри сортування:

Опис

Ці нові моделі виконані з технополімера, що забезпечує основні технічні характеристики, які вже закладені в фітингах Camozzi.

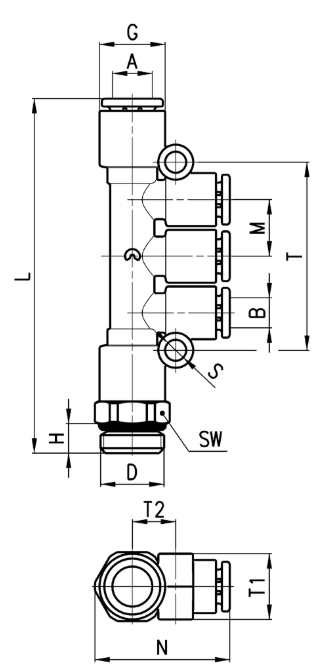

Кутовий поворотний

У зборі з ущільнюючим кільцем



1



Мод.

A

B

D

G

H

L

M

N

S

SW

T

T1

T2

 Вага (г)

7542 6-4-1/8

6

4

G1/8

11,6

5

62,5

9,6

24,5

4

12

32,5

11

7,5

 18

7542 6-4-1/4

6

4

G1/4

11,6

6

63,5

9,6

25,5

4

14

32,5

11

7,5

 21

7542 8-6-1/8

8

6

G1/8

13,9

5

72

11,5

27,5

4

14

38,2

13,5

9

 28

7542 8-6-1/4

8

6

G1/4

13,9

6

72

11,5

27,5

4

14

38,2

13,5

9

 26

7542 10-8-1/4

10

8

G1/4

16,1

6

87,5

14,1

31

4

17

45,8

16

10,5

 41

7542 10-8-3/8

10

8

G3/8

16,1

7

88

14,1

32

4

19

45,8

16

10,5

 42
Показати більше
Кодування замовлення
Код Найменування
Загальні характеристики серії

 Матеріали

корпус – технополімер,

цанга – латунь OT58 покрита нікелем,

ущільнююче кільце – NBR,

вставка латунь OT58

Приєднання

 трубна циліндрична різьба ISO 228 (BSP)

Робочий тиск

 -0,9 ÷ 16 бар

Трубки для приєднання

 поліестер, поліамід, поліетилен, поліуретан, PTFE

Діаметри трубок

 ø 4, 6, 8, 10, 12, 16 мм

Робоче середовище

 стиснене повітря (при використанні інших середовищ, будь ласка, звертайтесь до наших інженерів)

Робоча температура

 -20°C ÷ 60°C (див. характеристики трубок)



ПРИКЛАД МОНТАЖУ



1



Компанія Camozzi Spa залишає за собою право змінювати моделі і розміри без повідомлення.

Вироби розроблені для промислового вироблення.
