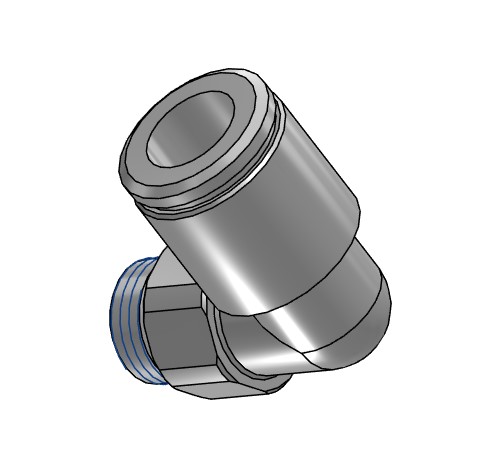

Фітинг 7522
3D
7522
fiting 7522
7522
fiting 7522
Завантажити каталог

Параметри сортування:

Опис

Цангові колектори і фітинги Compact

Ці фітинги забезпечують надвисоку гнучкість в установці, мають малу вагу і легку експлуатацію цанги і внутрішнього ущільнення. Усі матеріали, що використовуються в цих фітингах, за винятком внутрішніх ущільнень, можуть бути перероблені і використані повторно.



1

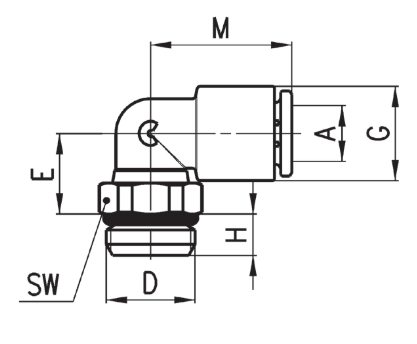

Мод.

A

D

E

G

H

M

SW

 Вага

7522 4-M5

4

M5

8,5

9,4

3,5

17

9

 4

7522 4-M7

4

M7

11

9,4

5

17

12

 6

7522 4-1/8

4

G1/8

9

9,4

5

17

12

 7

7522 4-1/4

4

G1/4

9

9,4

6

17

14

 10

7522 6-M5

6

M5

9,5

11,6

3,5

18,5

9

 5

7522 6-M7

6

M7

12

11,6

5

18,5

12

 7

7522 6-1/8

6

G1/8

10

11,6

5

18,5

12

 8

7522 6-1/4

6

G1/4

10

11,6

6

18,5

14

 11

7522 8-1/8

8

G1/8

13,5

13,9

5

20,5

12

 11

7522 8-1/4

8

G1/4

12

13,9

6

20,5

14

 13

7522 8-3/8

8

G3/8

12,5

13,9

7

20,5

19

 21

7522 10-1/4

10

G1/4

14,5

16,1

6

24

14

 15

7522 10-3/8

10

G3/8

13,5

16,1

7

24

19

 21

7522 10-1/2

10

G1/2

13,5

16,1

8

24

24

 30

7522 12-1/4

12

G1/4

16

20,2

6

28

17

 20

7522 12-3/8

12

G3/8

15

20,2

7

28

19

 25

7522 12-1/2

12

G1/2

15,5

20,2

8

28

24

 34

7522 16-1/2

16

G1/2

30

27

8

33,5

24

 61

7522 16-3/4

16

G3/4

24

27

9

33,5

30

 70



Показати більше
Кодування замовлення
Код Найменування
Загальні характеристики серії

Матеріали

корпус – технополімер,

цанга – латунь OT58 покрита нікелем,

ущільнююче кільце – NBR,

вставка латунь OT58

Приєднання

 трубна циліндрична різьба ISO 228 (BSP)

Робочий тиск

 -0,9 ÷ 16 бар

Трубки для приєднання

 поліестер, поліамід, поліетилен, поліуретан, PTFE

Діаметри трубок

 ø 4, 6, 8, 10, 12, 16 мм

Робоче середовище

 стиснене повітря (при використанні інших середовищ, будь ласка, звертайтесь до наших інженерів)

Робоча температура

 -20°C ÷ 60°C (див. характеристики трубок)



ПРИКЛАД МОНТАЖУ



1



Компанія Camozzi Spa залишає за собою право змінювати моделі і розміри без повідомлення.

Вироби розроблені для промислового вироблення.
