SUA10-0135-015002 - зображений на фото (зі…
Опис
Ці нові моделі виконані з технополімера, що забезпечує основні технічні характеристики, які вже закладені в фітингах Camozzi.

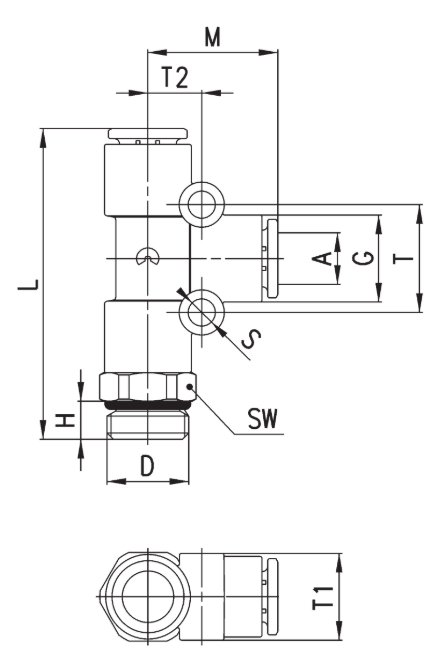

Кутовий поворотний
У зборі з ущільнюючим кільцем
|
A |
D |
G |
H |
L |
M |
S |
T |
T1 |
T2 |
SW |
Вага (г) |
|
4 |
G1/8 |
9,4 |
5 |
40 |
16,5 |
4 |
13 |
9,2 |
6,5 |
12 |
11 |
|
6 |
G1/8 |
11,6 |
5 |
44 |
18,5 |
4 |
15 |
11,4 |
7,5 |
12 |
15 |
|
6 |
G1/4 |
11,6 |
6 |
45 |
18,5 |
4 |
15 |
11,4 |
7,5 |
14 |
18 |
|
8 |
G1/8 |
13,9 |
5 |
49 |
20,5 |
4 |
17 |
13,7 |
8,5 |
14 |
23 |
|
8 |
G1/4 |
13,9 |
6 |
49 |
20,5 |
4 |
17 |
13,7 |
8,5 |
17 |
22 |
|
8 |
G3/8 |
13,9 |
7 |
50,5 |
20,5 |
4 |
17 |
13,7 |
8,5 |
19 |
29 |
|
10 |
G1/4 |
16,1 |
6 |
57 |
24 |
4 |
16 |
15,8 |
8 |
17 |
32 |
|
10 |
G3/8 |
16,1 |
7 |
57,5 |
24 |
4 |
16 |
15,8 |
8 |
19 |
33 |
|
12 |
G3/8 |
20,2 |
7 |
65,5 |
28 |
4 |
19,2 |
9 |
9,6 |
19 |
51 |
|
12 |
G1/2 |
20,2 |
8 |
66,5 |
28 |
4 |
19,2 |
9 |
9,6 |
24 |
58 |
|
16 |
G1/2 |
27 |
8 |
71,5 |
33,5 |
- |
- |
- |
- |
24 |
80 * |
|
16 |
G3/4 |
27 |
9 |
66,5 |
33,5 |
- |
- |
- |
- |
30 |
90 * |
* = модель без монтажних отворів
Код | Найменування |
---|
Матеріали |
корпус – технополімер, цанга – латунь OT58 покрита нікелем, ущільнююче кільце – NBR, вставка латунь OT58 |
Приєднання |
трубна циліндрична різьба ISO 228 (BSP) |
Робочий тиск |
-0,9 ÷ 16 бар |
Трубки для приєднання |
поліестер, поліамід, поліетилен, поліуретан, PTFE |
Діаметри трубок |
ø 4, 6, 8, 10, 12, 16 мм |
Робоче середовище |
стиснене повітря (при використанні інших середовищ, будь ласка, звертайтесь до наших інженерів) |
Робоча температура |
-20°C ÷ 60°C (див. характеристики трубок) |

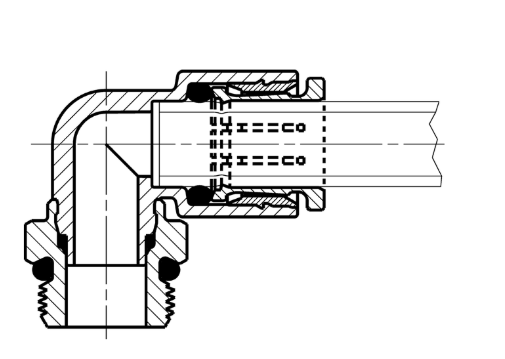

ПРИКЛАД МОНТАЖУ
