Фітинг 7432
3D
7432
7432
Завантажити каталог
Завантажити креслення

Параметри сортування:

Опис

Ці нові моделі виконані з технополімера, що забезпечує основні технічні характеристики, які вже закладені в фітингах Camozzi.

Кутовий поворотний

У зборі з ущільнюючим кільцем



1

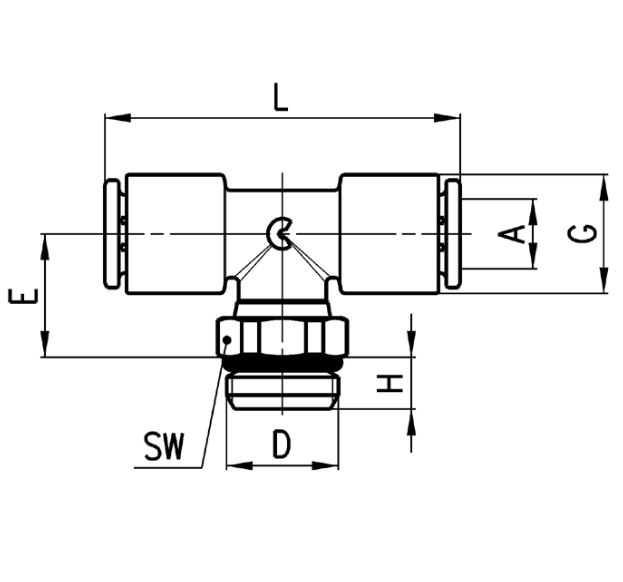

Мод.

A

D

E

G

H

L

SW

 Вага (г)

7432 4-M5

4

M5

14

9,4

3,5

34

9

 7

7432 4-1/8

4

G1/8

11,5

9,4

5

34

12

 9

7432 6-M5

6

M5

15,5

11,6

3,5

37

9

 9

7432 6-1/8

6

G1/8

13

11,6

5

37

12

 11

7432 6-1/4

6

G1/4

13

11,6

6

37

14

 13

7432 8-1/8

8

G1/8

16

13,9

5

41

12

 15

7432 8-1/4

8

G1/4

14,5

13,9

6

41

14

 17

7432 8-3/8

8

G3/8

15,5

13,9

7

41

19

 25

7432 10-1/4

10

G1/4

18,5

16,1

6

48

14

 21

7432 10-3/8

10

G3/8

17,5

16,1

7

48

19

 27

7432 12-1/4

12

G1/4

31,5

20,2

6

56

20

 49

7432 12-3/8

12

G3/8

30,5

20,2

7

56

20

 51

7432 12-1/2

12

G1/2

30,5

20,2

8

56

24

 58

7432 16-1/2

16

G1/2

30

27

8

67

24

 80

7432 16-3/4

16

G3/4

24

27

9

67

30

 90



Показати більше
Кодування замовлення
Код Найменування
Загальні характеристики серії

 Матеріали

корпус – технополімер,

цанга – латунь OT58 покрита нікелем,

ущільнююче кільце – NBR,

вставка латунь OT58

Приєднання

 трубна циліндрична різьба ISO 228 (BSP)

Робочий тиск

 -0,9 ÷ 16 бар

Трубки для приєднання

 поліестер, поліамід, поліетилен, поліуретан, PTFE

Діаметри трубок

 ø 4, 6, 8, 10, 12, 16 мм

Робоче середовище

 стиснене повітря (при використанні інших середовищ, будь ласка, звертайтесь до наших інженерів)

Робоча температура

 -20°C ÷ 60°C (див. характеристики трубок)



ПРИКЛАД МОНТАЖУ



1



Компанія Camozzi Spa залишає за собою право змінювати моделі і розміри без повідомлення.

Вироби розроблені для промислового вироблення.
