Фітинг G6750

Параметри сортування:

Опис

Заглушка для трубки

Латунь нікельована

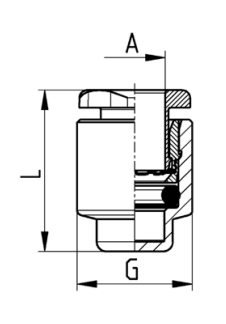

Мод.

A

G

L

Вага (г)

G6750 4

4

8,8

15,6

2,5

G6750 6

6

11,8

16,5

4,5

G6750 8

8 13,8 18,3 5,5



1



Показати більше
Кодування замовлення
Код Найменування
Загальні характеристики серії



 Діаметри

  ø 4 мм - ø 6 мм - ø 8 мм

Макс. робочий тиск

- 20° / + 40°

+ 40° / + 60°

+ 60° / + 80°

16 бар - 16 бар - 16 бар

16 бар - 16 бар - 15 бар

16 бар - 14 бар - 12 бар

Мін. робочий тиск

  -0,9 бар

Робоча температура

  -20 ÷ +80 (див. характеристики трубок)

Приєднання



трубна циліндрична різьба ISO-228 BSPP трубна конічна різьба ISO-7 BSPT (з попередньо нанесеним PTFE герметиком)

ISO-965 метрична різьба

Трубки для приєднання

  Поліуретан (PU), поліетилен (PE), поліамід (PA), політетрафторетилен (PTFE), поліестер (HY3L), жорстка металева труба з гладким рифленим металевим кінцем

Робоче середовище

  стиснене повітря (при використанні інших середовищ, будь ласка, звертайтесь до наших інженерів)

Матеріали



(A) Корпус = технополімер (PA66), латунь нікельована

(B) Цанга = технополімер (PA66)

(C) Захватне кільце = неіржавна сталь (AISI 301)

(D) Ущільнення = NBR

(E) Різьба = латунь нікельована
