Фітинг S6520
3D
S6520
S6520
S6520
S6520
Завантажити каталог

Параметри сортування:

Опис

Швидкороз'ємні фітинги серії 6000 розроблені зі спеціальною цангою, що забезпечує рівномірне ущільнення всієї поверхні пластикових трубок, тим самим забезпечуючи високу надійність і тривалий термін експлуатації, дозволяючи багато разів приєднувати і від'єднувати трубки. Широка номенклатура даних фітингів включає різні типи приєднувальних різьб: метрична, BSP і BSPT.



Фітинги з ущільнюючим кільцем Sprint®

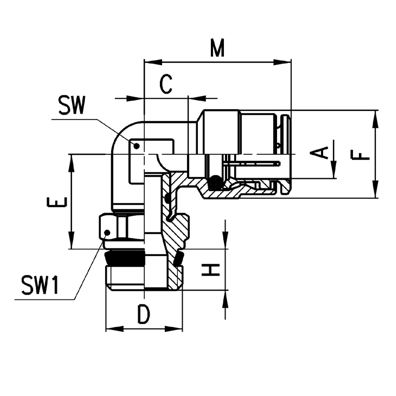

Мод.ADCEFHMSWSW1Вага (г)
S6520 4-1/8

4

G1/8

3,5

14,5

9

5,5

17,5

8

12

17

S6520 4-1/4

4

G1/4

3,5

14,5

9

7

17,5

8

14

23

S6520 5-1/8

5

G1/8

5,5

14,5

10

5,5

20,5

9

12

17

S6520 5-1/4

5

G1/4

5,5

14,5

10

7

20,5

9

14

23

S6520 6-1/8

6

G1/8

4

15

12,7

5,5

20

9

12

20

S6520 6-1/4

6

G1/4

4

15

12,7

7

20

9

14

23

S6520 6-3/8

6

G3/8

4

15,5

12,7

8

20

9

19

33

S6520 8-1/8

8

G1/8

5

16

14,2

5,5

22,5

11

12

22

S6520 8-1/4

8

G1/4

5

16

14,2

7

22,5

11

14

26

S6520 8-3/8

8

G3/8

5

16,5

14,2

8

22,5

11

19

41

S6520 8-1/2

8

G1/2

5

17

14,2

9

22,5

11

22

48

S6520 10-1/4

10

G1/4

5,8

18,5

16,5

7

26

13

14

32

S6520 10-3/8

10

G3/8

5,8

19

16,5

8

26

13

19

43

S6520 10-1/2

10

G1/2

5,8

19,5

16,5

9

26

13

22

62

S6520 12-1/4

12

G1/4

7,3

20

19,5

7

26,5

15

17

49

S6520 12-3/8

12

G3/8

7,3

20

19,5

8

26,5

15

19

48

S6520 12-1/2

12

G1/2

7,3

20,5

19,5

9

26,5

15

22

70

S6520 14-3/8

14

G3/8

8,3

21

21,5

8

28,5

17

19

74

S6520 14-1/2

14

G1/2

8,3

21,5

21,5

9

28,5

17

22

78

Фітінг S6520



Показати більше
Кодування замовлення
Кодcopy Найменуванняcopy
Загальні характеристики серії

Матеріаликорпус і цанга: нікельована латунь;
кільце ущільнювача: NBR; різьбове ущільнення: PTFE, NBR, PA
Різьба

Серія 6000 Micro: M3, M5, M7, G1 / 8, G1 / 4

Серія 6000: конічна ISO 7 (BSPT),
Циліндрична ISO 228 (BSP)
M5-M6 і інші метричні різьблення по запиту

NPT - за запитом

Тиск-0,9 ÷ 16 бар (див. Характеристики трубок)
Трубки для приєднанняполіестер, поліамід, поліетилен, поліуретан, PTFE
Зовнішній Ø трубкиСерія 6000 Micro: ø 3, 4, 6, 8, 10 мм
Серія 6000: ø 4, 5, 6, 8, 10, 12, 14, 16 мм
Робоче середовищеСтиснене повітря (при використанні інших середовищ, будь ласка, зверніться до наших інженерів)
ТемператураСерія 6000 Micro: -10 ° C ÷ 80 ° C (див. Характеристики трубок)
Серія 6000: -20 ° C ÷ 80 ° C (див. Характеристики трубок)

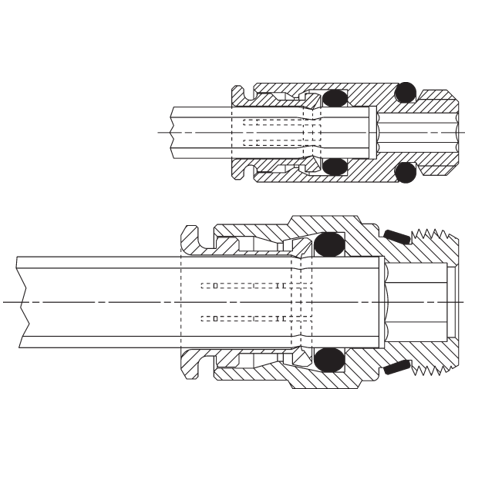

Приклад монтажу

Серія 6000



Компанія Camozzi Spa залишає за собою право змінювати моделі і розміри без повідомлення.

Вироби розроблені для промислового вироблення.
