Фітинг S6500
3D
S6500
S6500
S6500
S6500
Завантажити каталог

Параметри сортування:

Опис

Швидкороз'ємні фітинги серії 6000 розроблені зі спеціальною цангою, що забезпечує рівномірне ущільнення всієї поверхні пластикових трубок, тим самим забезпечуючи високу надійність і тривалий термін експлуатації, дозволяючи багато разів приєднувати і від'єднувати трубки. Широка номенклатура даних фітингів включає різні типи приєднувальних різьб: метрична, BSP і BSPT.



Фітинги з ущільнюючим кільцем Sprint®

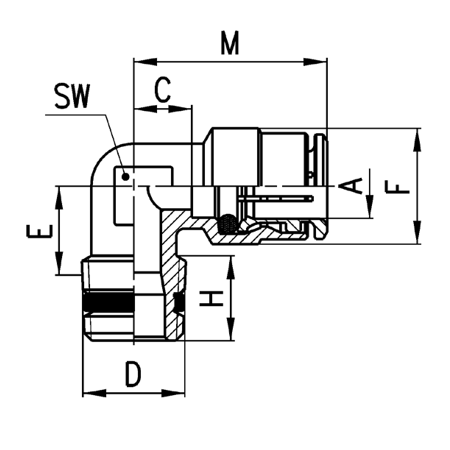

Мод.ADCEFHMSWВага (г)
S6500 4-1/8

4

R1/8

3,5

8,5

9

7,5

17,5

8

9

S6500 4-1/4

4

R1/4

5

11,5

9

12

19

9

13

S6500 5-1/8

5

R1/8

5,5

8,5

10

7,5

20,5

9

13

S6500 5-1/4

5

R1/4

5,5

11,5

10

12

20,5

9

17

S6500 6-1/8

6

R1/8

4

9

12,7

7,5

20

9

15

S6500 6-1/4

6

R1/4

4

11,5

12,7

12

20

9

16

S6500 8-1/8

8

R1/8

5

10,5

14,2

6,5

22,5

11

18

S6500 8-1/4

8

R1/4

5

11,5

14,2

12,5

22,5

11

21

S6500 8-3/8

8

R3/8

7

13

14,2

11,5

24,5

12

25

S6500 10-1/4

10

R1/4

5,8

13

16,5

11,5

26

13

33

S6500 10-3/8

10

R3/8

5,8

13

16,5

12

26

13

33

S6500 12-1/4

12

R1/4

7,3

14,5

19,5

11

26,5

15

46

S6500 12-3/8

12

R3/8

7,3

13,5

19,5

11,5

26,5

15

39

Фітинг S6500



Показати більше
Кодування замовлення
Код Найменування
Загальні характеристики серії

Матеріаликорпус і цанга: нікельована латунь;
кільце ущільнювача: NBR; різьбове ущільнення: PTFE, NBR, PA
Різьба

Серія 6000 Micro: M3, M5, M7, G1 / 8, G1 / 4

Серія 6000: конічна ISO 7 (BSPT),
Циліндрична ISO 228 (BSP)
M5-M6 і інші метричні різьблення по запиту

NPT - за запитом

Тиск-0,9 ÷ 16 бар (див. Характеристики трубок)
Трубки для приєднанняполіестер, поліамід, поліетилен, поліуретан, PTFE
Зовнішній Ø трубкиСерія 6000 Micro: ø 3, 4, 6, 8, 10 мм
Серія 6000: ø 4, 5, 6, 8, 10, 12, 14, 16 мм
Робоче середовищеСтиснене повітря (при використанні інших середовищ, будь ласка, зверніться до наших інженерів)
ТемператураСерія 6000 Micro: -10 ° C ÷ 80 ° C (див. Характеристики трубок)
Серія 6000: -20 ° C ÷ 80 ° C (див. Характеристики трубок)

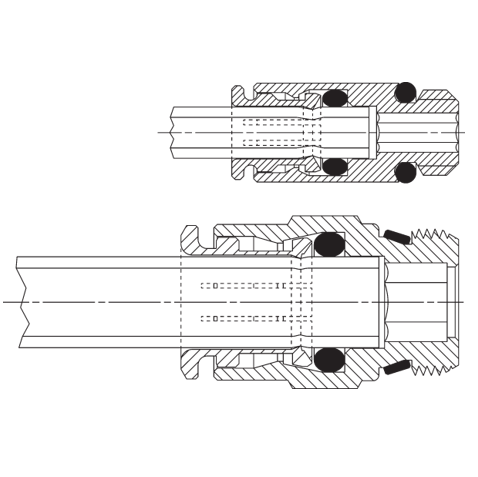

Приклад монтажу

Серія 6000









Компанія Camozzi Spa залишає за собою право змінювати моделі і розміри без повідомлення.

Вироби розроблені для промислового вироблення.
