Фітинг S6110
3D
S6110
S6110
S6110
S6110
Завантажити каталог

Параметри сортування:

Опис

Швидкороз'ємні фітинги серії 6000 розроблені зі спеціальною цангою, що забезпечує рівномірне ущільнення всієї поверхні пластикових трубок, тим самим забезпечуючи високу надійність і тривалий термін експлуатації, дозволяючи багато разів приєднувати і від'єднувати трубки. Широка номенклатура даних фітингів включає різні типи приєднувальних різьби: метрична, BSP і BSPT.



Фітинги з ущільнюючим кільцем Sprint ®

Кутові (45 °) поворотні

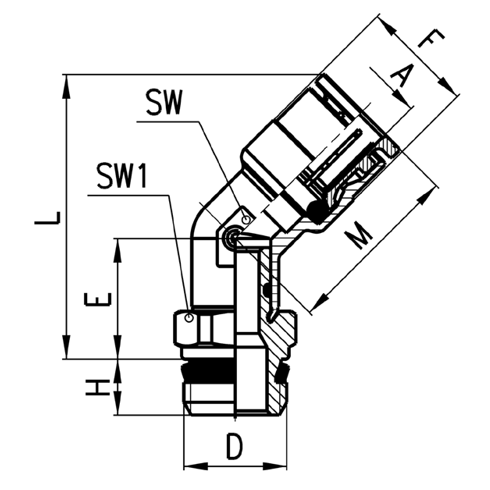

Мод.

A

D

E

F

H

L

M

SW

SW1

Вага (г)

S6110 6-1/8

6

G1/8

14

12,7

5,5

32,5

20,5

11

12

21

S6110 6-1/4

6

G1/4

14

12,7

7

34,5

20,5

11

14

25

S6110 8-1/8

8

G1/8

14

14,2

5,5

32,5

22,5

11

12

21

S6110 8-1/4

8

G1/4

14

14,2

7

34,5

22,5

11

14

26

S6110 8-3/8

8

G3/8

14,5

14,2

8

35

22,5

11

19

38

S6110 10-1/4

10

G1/4

15,5

16,5

7

39,5

26,5

15

17

39

S6110 10-3/8

10

G3/8

15,5

16,5

8

39,5

26,5

15

19

44

S6110 10-1/2

10

G1/2

16

16,5

9

40

26,5

15

22

57

S6110 12-1/4

12

G1/4

15,5

19,5

7

40,5

26,5

15

17

41

S6110 12-3/8

12

G3/8

15,5

19,5

8

40,5

26,5

15

19

46

S6110 12-1/2

12

G1/2

16

19,5

9

41

26,5

15

22

59

S6110



Показати більше
Кодування замовлення
Код Найменування
Загальні характеристики серії
Матеріаликорпус і цанга: нікельована латунь;
кільце ущільнювача: NBR; різьбове ущільнення: PTFE, NBR, PA
Різьба

Серія 6000 Micro: M3, M5, M7, G1 / 8, G1 / 4

Серія 6000: конічна ISO 7 (BSPT),
Циліндрична ISO 228 (BSP)
M5-M6 і інші метричні різьблення по запиту

NPT - за запитом

Тиск-0,9 ÷ 16 бар (див. Характеристики трубок)
Трубки для приєднанняполіестер, поліамід, поліетилен, поліуретан, PTFE
Зовнішній Ø трубкиСерія 6000 Micro: ø 3, 4, 6, 8, 10 мм
Серія 6000: ø 4, 5, 6, 8, 10, 12, 14, 16 мм
Робоче середовищеСтиснене повітря (при використанні інших середовищ, будь ласка, зверніться до наших інженерів)
ТемператураСерія 6000 Micro: -10 ° C ÷ 80 ° C (див. Характеристики трубок)
Серія 6000: -20 ° C ÷ 80 ° C (див. Характеристики трубок)



Приклад монтажу

Серія 6000



Компанія Camozzi Spa залишає за собою право змінювати моделі і розміри без повідомлення.

Вироби розроблені для промислового вироблення.
