Фітинг 6800
3D
6800
6800
6800
6800
Завантажити каталог

Параметри сортування:

Опис

Швидкороз'ємні фітинги серії 6000 розроблені зі спеціальною цангою, що забезпечує рівномірне ущільнення всієї поверхні пластикових трубок, тим самим забезпечуючи високу надійність і тривалий термін експлуатації, дозволяючи багато разів приєднувати і від'єднувати трубки. Широка номенклатура даних фітингів включає різні типи приєднувальних різьб: метрична, BSP і BSPT.



Фітинги перехідні

Для установки в цангу

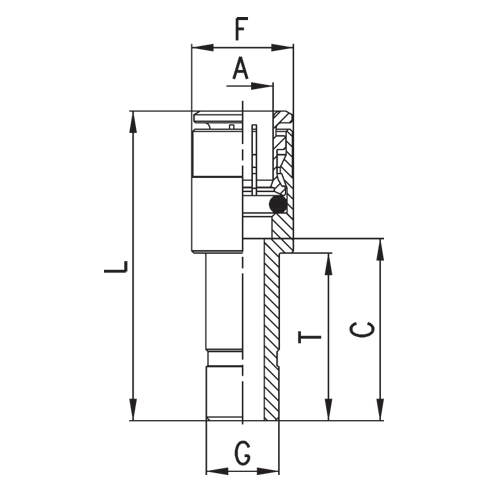

Мод.AGCFLTВага (г)
6800 4-5

4

5

19

9

33

18

8

6800 4-6

4

6

15,5

9

29,5

18

9

6800 4-8

4

8

18

9

32

20,5

10

6800 5-6

5

6

19

10

34

18

11

6800 5-8

5

8

18

10

33

20,5

12

6800 6-8

6

8

18

12,7

34

20,5

12

6800 6-10

6

10

20,5

12,7

36,5

23

17

6800 6-12

6

12

17,5

12,7

33,5

24

21

6800 8-10

8

10

20,5

14

38

23

15

6800 8-12

8

12

21,5

14

39

24

22

6800 10-12

10

12

20,3

16,5

40,5

24

27

6800 10-14

10

14

24,3

16,5

44,5

28

33

6800 12-14

12

14

24,3

18,8

45,5

28

27

6800



Показати більше
Кодування замовлення
Код Найменування
Загальні характеристики серії
Матеріаликорпус і цанга: нікельована латунь;
кільце ущільнювача: NBR; різьбове ущільнення: PTFE, NBR, PA
Різьба

Серія 6000 Micro: M3, M5, M7, G1 / 8, G1 / 4

Серія 6000: конічна ISO 7 (BSPT),
Циліндрична ISO 228 (BSP)
M5-M6 і інші метричні різьблення по запиту

NPT - за запитом

Тиск-0,9 ÷ 16 бар (див. Характеристики трубок)
Трубки для приєднанняполіестер, поліамід, поліетилен, поліуретан, PTFE
Зовнішній Ø трубкиСерія 6000 Micro: ø 3, 4, 6, 8, 10 мм
Серія 6000: ø 4, 5, 6, 8, 10, 12, 14, 16 мм
Робоче середовищеСтиснене повітря (при використанні інших середовищ, будь ласка, зверніться до наших інженерів)
ТемператураСерія 6000 Micro: -10 ° C ÷ 80 ° C (див. Характеристики трубок)
Серія 6000: -20 ° C ÷ 80 ° C (див. Характеристики трубок)



Приклад монтажу

Серія 6000



Компанія Camozzi Spa залишає за собою право змінювати моделі і розміри без повідомлення.

Вироби розроблені для промислового вироблення.
