Фітинг 6632
3D
6632
6632
6632
6632
Завантажити каталог

Параметри сортування:

Опис

Швидкороз'ємні фітинги серії 6000 розроблені зі спеціальною цангою, що забезпечує рівномірне ущільнення всієї поверхні пластикових трубок, тим самим забезпечуючи високу надійність і тривалий термін експлуатації, дозволяючи багато разів приєднувати і від'єднувати трубки. Широка номенклатура даних фітингів включає різні типи приєднувальних різьб: метрична, BSP і BSPT.



Фітинги з ущільнюючим кільцем NBR

Трійники поворотні

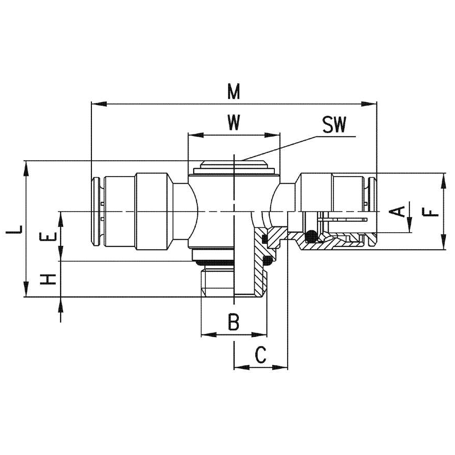

Мод.

A

B

C

E

F

H

L

M

W

SW

Вага (г)

6632 4-1/8

4

G1/8

7,5

10,2

9

5

25

43

Ø 14

4

24

6632 6-1/8

6

G1/8

8

10,2

12,7

5

25

48

Ø 14

4

33

6632 6-1/4

6

G1/4

10

9,1

12,7

6

25,3

52

Ø 18

5

35

6632 8-1/8

8

G1/8

8

10,2

14,2

5

25

51

Ø 14

4

39

6632 8-1/4

8

G1/4

10

9,1

14,2

6

25,3

55

Ø 18

5

40

6632 10-1/4

10

G1/4

8,8

9,1

16,5

6

25,3

58

Ø 18

5

50

6632



Показати більше
Кодування замовлення
Код Найменування
Загальні характеристики серії
Матеріаликорпус і цанга: нікельована латунь;
кільце ущільнювача: NBR; різьбове ущільнення: PTFE, NBR, PA
Різьба

Серія 6000 Micro: M3, M5, M7, G1 / 8, G1 / 4

Серія 6000: конічна ISO 7 (BSPT),
Циліндрична ISO 228 (BSP)
M5-M6 і інші метричні різьблення по запиту

NPT - за запитом

Тиск-0,9 ÷ 16 бар (див. Характеристики трубок)
Трубки для приєднанняполіестер, поліамід, поліетилен, поліуретан, PTFE
Зовнішній Ø трубкиСерія 6000 Micro: ø 3, 4, 6, 8, 10 мм
Серія 6000: ø 4, 5, 6, 8, 10, 12, 14, 16 мм
Робоче середовищеСтиснене повітря (при використанні інших середовищ, будь ласка, зверніться до наших інженерів)
ТемператураСерія 6000 Micro: -10 ° C ÷ 80 ° C (див. Характеристики трубок)
Серія 6000: -20 ° C ÷ 80 ° C (див. Характеристики трубок)



Приклад монтажу

Серія 6000



Компанія Camozzi Spa залишає за собою право змінювати моделі і розміри без повідомлення.

Вироби розроблені для промислового вироблення.
