Нова продукція

Фітинг 6620
3D
6620
6620
6620
6620
Завантажити каталог

Параметри сортування:

Опис

Швидкорозємні фітинги серії 6000 розроблені зі спеціальною цангою, що забезпечує рівномірне ущільнення всієї поверхні пластикових трубок, тим самим забезпечуючи високу надійність і тривалий термін експлуатації, дозволяючи багато разів приєднувати і від'єднувати трубки. Широка номенклатура даних фітингів включає різні типи приєднувальних різьб: метрична, BSP і BSPT.



Подвійні сережки

Для збірки з:

⋆ = Мод. SCU, SVU, SCO ...

° = Мод. 1631, 1635, SCU, SVU, SCO ...

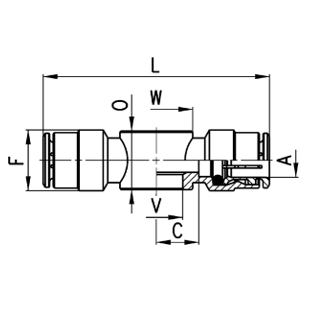

Мод.

A

C

F

L

O

V

W

Вага (г)

6620 4-M5⋆

4

5

9

38

9

5,1

Ø 9

13

6620 4-1/8°

4

7,5

9

43

14,5

9,8

Ø 14

19

6620 6-1/8°

6

8

12,7

48

14,5

9,8

Ø 14

24

6620 6-1/4°

6

10

12,7

52

14,5

13,2

Ø 18

26

6620 8-1/8°

8

8

14,2

51

14,5

9,8

Ø 14

32

6620 8-1/4°

8

10

14,2

55

14,5

13,2

Ø 18

34

6620



Показати більше
Кодування замовлення
Код Найменування
Загальні характеристики серії
Матеріаликорпус і цанга: нікельована латунь;
кільце ущільнювача: NBR; різьбове ущільнення: PTFE, NBR, PA
Різьба

Серія 6000 Micro: M3, M5, M7, G1 / 8, G1 / 4

Серія 6000: конічна ISO 7 (BSPT),
Циліндрична ISO 228 (BSP)
M5-M6 і інші метричні різьблення по запиту

NPT - за запитом

Тиск-0,9 ÷ 16 бар (див. Характеристики трубок)
Трубки для приєднанняполіестер, поліамід, поліетилен, поліуретан, PTFE
Зовнішній Ø трубкиСерія 6000 Micro: ø 3, 4, 6, 8, 10 мм
Серія 6000: ø 4, 5, 6, 8, 10, 12, 14, 16 мм
Робоче середовищеСтиснене повітря (при використанні інших середовищ, будь ласка, зверніться до наших інженерів)
ТемператураСерія 6000 Micro: -10 ° C ÷ 80 ° C (див. Характеристики трубок)
Серія 6000: -20 ° C ÷ 80 ° C (див. Характеристики трубок)



Приклад монтажу

Серія 6000



Компанія Camozzi Spa залишає за собою право змінювати моделі і розміри без повідомлення.

Вироби розроблені для промислового вироблення.
