Фітинг 6610
Опис
Швидкороз'ємні фітинги серії 6000 розроблені зі спеціальною цангою, що забезпечує рівномірне ущільнення всієї поверхні пластикових трубок, тим самим забезпечуючи високу надійність і тривалий термін експлуатації, дозволяючи багато разів приєднувати і від'єднувати трубки. Широка номенклатура даних фітингів включає різні типи приєднувальних різьб: метрична, BSP і BSPT.
Для збірки з:
• = Мод. 1631
° = Мод. SCU, SVU, SCO...
✻ = Мод. 1631, 1635, SCU, SVU, SCO...
✻ = Мод. 1635, SCU, SVU, SCO
^ = Мод. 1635

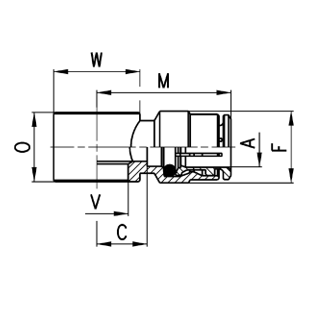

Мод. | A | C | F | M | O | V | W | Вага (г) |
|
|---|---|---|---|---|---|---|---|---|---|
6610 4-M5 | 4 | 5 | 9 | 19 | 9 | 5,1 | Ø 9 | 9 | • |
6610 4-M6 | 4 | 5 | 9 | 19 | 9 | 5,1 | Ø 9 | 8 | ° |
6610 4-1/8 | 4 | 7,5 | 9 | 21,5 | 14,5 | 9,8 | Ø 14 | 14 | ✻
|
6610 5-M5 | 5 | 5 | 10 | 20 | 9 | 5,1 | Ø 9 | 9 | • |
6610 5-M6 | 5 | 5 | 10 | 20 | 9 | 5,1 | Ø 9 | 8 | ° |
6610 5-1/8 | 5 | 8 | 10 | 23 | 14,5 | 9,8 | Ø 14 | 16 | ✻
|
6610 6-M5 | 6 | 6,5 | 12,7 | 22,5 | 9 | 5,1 | Ø 10 | 12 | • |
6610 6-M6 | 6 | 6,5 | 12,7 | 22,5 | 9 | 5,1 | Ø 10 | 12 | ° |
6610 6-1/8 | 6 | 8 | 12,7 | 24 | 14,5 | 9,8 | Ø 14 | 16 | ✻
|
6610 6-1/4 | 6 | 10 | 12,7 | 26 | 14,5 | 13,2 | Ø 18 | 19 | ✻
|
6610 8-1/8 | 8 | 8 | 14,2 | 25,5 | 14,5 | 9,8 | Ø 14 | 19 | ✻
|
6610 8-1/4 | 8 | 10 | 14,2 | 27,5 | 14,5 | 13,2 | Ø 18 | 22 | ✻
|
6610 8-3/8 | 8 | 11 | 14,2 | 28,5 | 14,5 | 16,7 | Ø 21 | 23 | ✻
|
6610 10-1/4 | 10 | 8,8 | 16,5 | 29 | 14,5 | 13,2 | Ø 18 | 22 | ✻✻ |
6610 10-3/8 | 10 | 10,3 | 16,5 | 30,5 | 14,5 | 16,7 | Ø 21 | 23 | ✻✻ |
6610 12-1/2 | 12 | 12,8 | 16,5 | 32 | 14,5 | 21 | Ø 26 | 37 | ^ |
 |
Показати більше
| Код | Найменування |
|---|
| Матеріали | корпус і цанга: нікельована латунь; кільце ущільнювача: NBR; різьбове ущільнення: PTFE, NBR, PA |
| Різьба | Серія 6000 Micro: M3, M5, M7, G1 / 8, G1 / 4 Серія 6000: конічна ISO 7 (BSPT), NPT - за запитом |
| Тиск | -0,9 ÷ 16 бар (див. Характеристики трубок) |
| Трубки для приєднання | поліестер, поліамід, поліетилен, поліуретан, PTFE |
| Зовнішній Ø трубки | Серія 6000 Micro: ø 3, 4, 6, 8, 10 мм Серія 6000: ø 4, 5, 6, 8, 10, 12, 14, 16 мм |
| Робоче середовище | Стиснене повітря (при використанні інших середовищ, будь ласка, зверніться до наших інженерів) |
| Температура | Серія 6000 Micro: -10 ° C ÷ 80 ° C (див. Характеристики трубок) Серія 6000: -20 ° C ÷ 80 ° C (див. Характеристики трубок) |

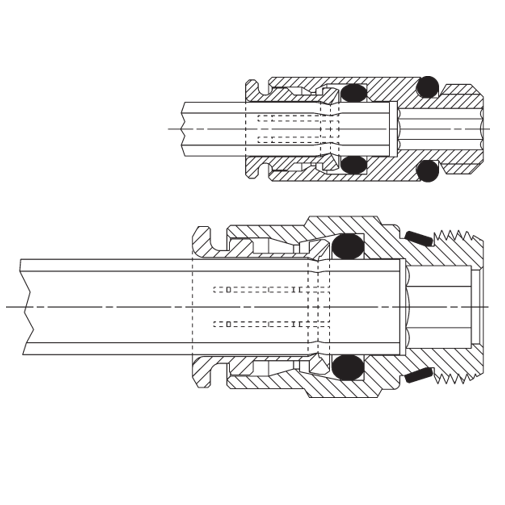

Приклад монтажу
 |
