Фітинг 6593
3D
6593
6593
6593
6593
Завантажити каталог

Параметри сортування:

Опис

Швидкороз'ємні фітинги серії 6000 розроблені зі спеціальною цангою, що забезпечує рівномірне ущільнення всієї поверхні пластикових трубок, тим самим забезпечуючи високу надійність і тривалий термін експлуатації, дозволяючи багато разів приєднувати і від'єднувати трубки. Широка номенклатура даних фітингів включає різні типи приєднувальних різьб: метрична, BSP і BSPT.



Фітинги з внутрішньою різьбою

Панельного монтажу

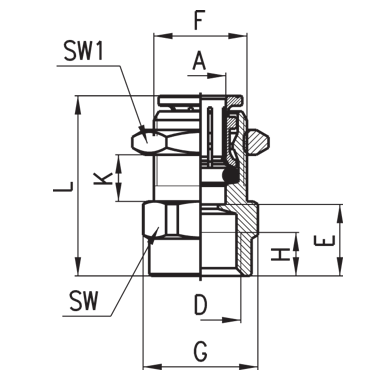

Мод.

A

D

E

F

G

H

L

K (max)

K (min)

SW

SW1

Вага (г)

6593 6-1/8

6

G1/8

10

M12x1

16,4

6

24,5

8,5

2

15

17

19

6593 6-1/4

6

G1/4

11,5

M12x1

18,5

7

26

6,5

2

17

17

22

6593 8-1/8

8

G1/8

10

M15x1

18,5

6

27

9,5

2

17

19

26

6593 8-1/4

8

G1/4

11,5

M15x1

18,5

7

28,5

9,5

2

17

19

26

6593 10-3/8

10

G3/8

12,8

M18x1

24,5

8

32,5

12

2

22

22

43

6593



Показати більше
Кодування замовлення
Код Найменування
Загальні характеристики серії
Матеріаликорпус і цанга: нікельована латунь;
кільце ущільнювача: NBR; різьбове ущільнення: PTFE, NBR, PA
Різьба

Серія 6000 Micro: M3, M5, M7, G1 / 8, G1 / 4

Серія 6000: конічна ISO 7 (BSPT),
Циліндрична ISO 228 (BSP)
M5-M6 і інші метричні різьблення по запиту

NPT - за запитом

Тиск-0,9 ÷ 16 бар (див. Характеристики трубок)
Трубки для приєднанняполіестер, поліамід, поліетилен, поліуретан, PTFE
Зовнішній Ø трубкиСерія 6000 Micro: ø 3, 4, 6, 8, 10 мм
Серія 6000: ø 4, 5, 6, 8, 10, 12, 14, 16 мм
Робоче середовищеСтиснене повітря (при використанні інших середовищ, будь ласка, зверніться до наших інженерів)
ТемператураСерія 6000 Micro: -10 ° C ÷ 80 ° C (див. Характеристики трубок)
Серія 6000: -20 ° C ÷ 80 ° C (див. Характеристики трубок)



Приклад монтажу

Серія 6000
